Základní funkce

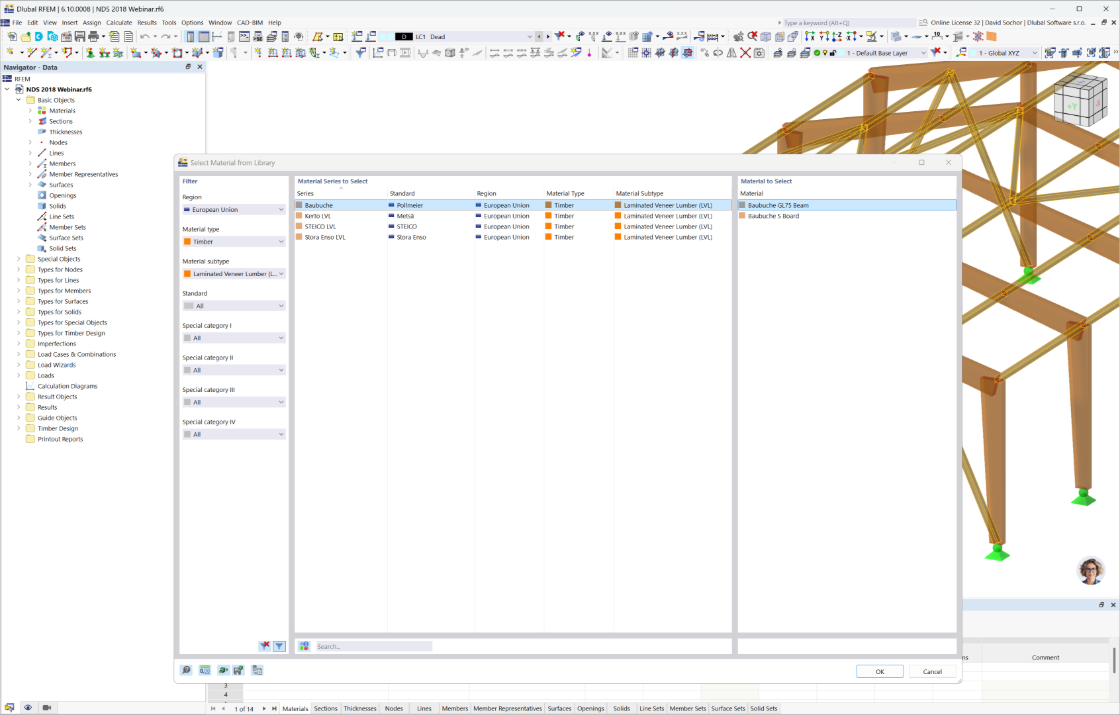

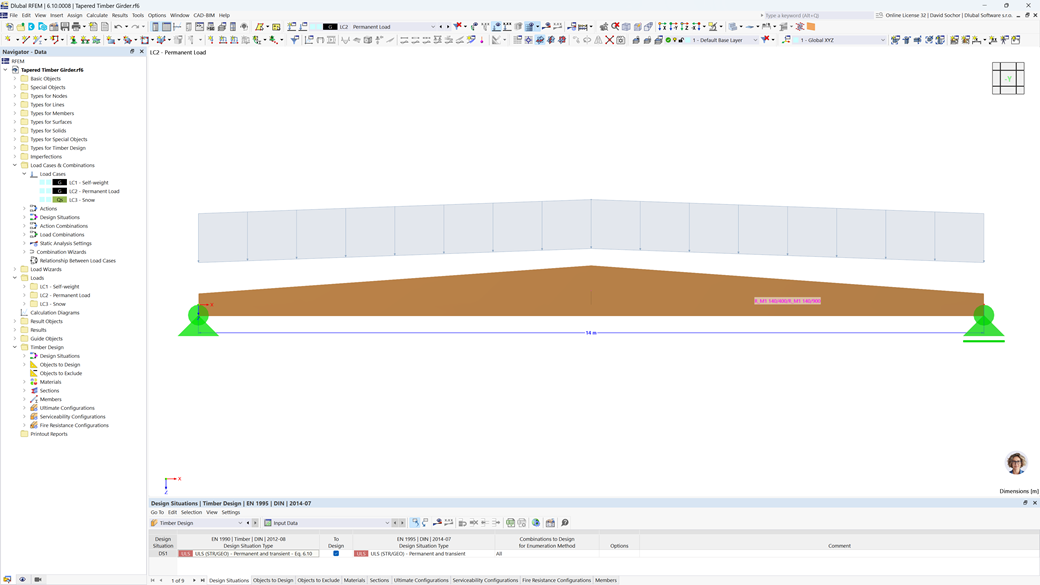

Posouzení dřevěných konstrukcí | Posouzení prutů s náběhy a zakřivených prutů
Vaše možnosti při posouzení dřevěných konstrukcí jsou rozmanité. Pro pruty s náběhy a zakřivené pruty můžete zohlednit úhly řezu vůči vláknům, příčná tahová napětí a poloměry zakřivení závislé na objemu. Pokud chcete posuzovat oblast řezu, upraví se příslušně pevnost v tahu za ohybu nebo v tlaku za ohybu. Abyste mohli provést posouzení stability také metodou náhradního prutu, provede se výpočet výšky pro vzpěrnou délku a vzpěrnou délku při klopení ve vzdálenosti 0,65 x h od vlastního návrhového bodu.

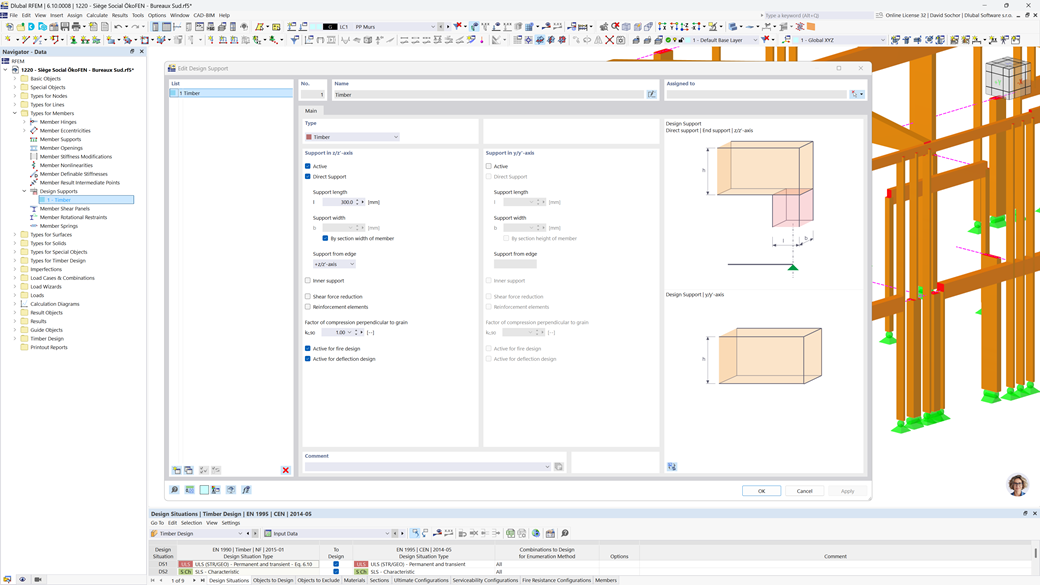

Posouzení dřevěných konstrukcí | Posouzení tlaku na podpoře pro vnitřní a koncové podpory
Zde máte svobodnou volbu. Posouzení tlaku na podpoře můžete provést v libovolném bodě pro zatížení ve směru y a z průřezu. Přitom je jen na vás, zda rozlišovat mezi vnitřními a koncovými podporami. Součinitel tlaku kolmo k vláknům kc, 90 může nastavit uživatel (např. 1,75 pro lepené dřevo). Pokud je to možné, délka podpory se automaticky zvětší podle zadání v normě. To vám umožní dosáhnout hospodárnějšího návrhu bez velkého úsilí.

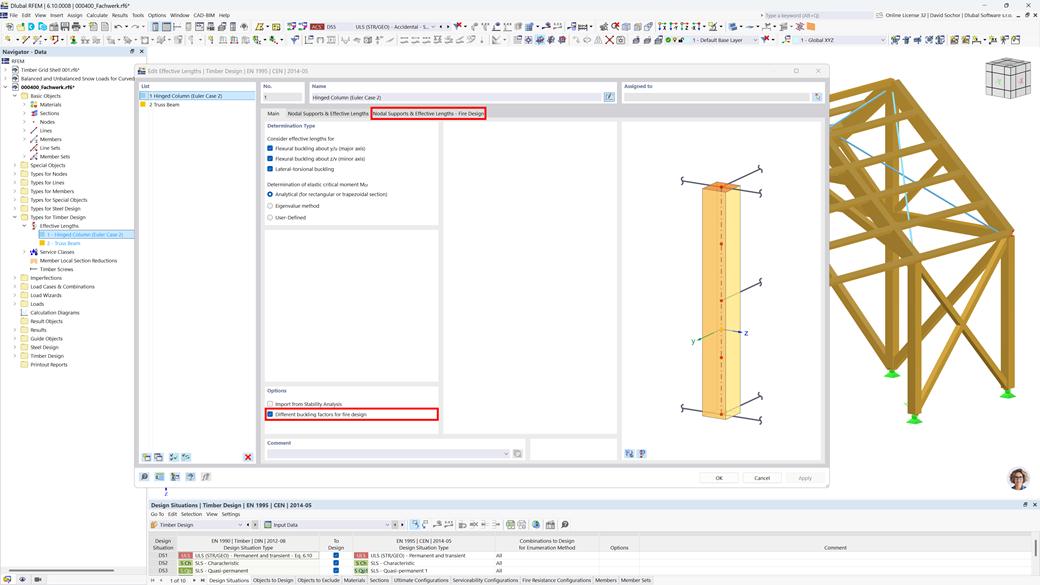

Posouzení dřevěných konstrukcí | Zohlednění odlišných vzpěrných délek při posouzení požární odolnosti
Požární odolnost příčných podpor konstrukce často není posuzována. Chtěli byste to ve svém projektu vyřešit jinak? Aby to bylo možné zohlednit při výpočtu, můžete pro případ požáru definovat odlišné náhradní délky prutů.
Posouzení dřevěných konstrukcí | Zohlednění polohy postranních podpěr proti klopení
Co se stane, když vítr fouká odspodu? Ztužení proti klopení umístěné nahoře se neuplatní pro zkrácení vzpěrné délky a vzpěrné délky pro klopení.
Posouzení dřevěných konstrukcí | Podrobná dokumentace provedených posouzení
Dlubal Software dělá jednoduše vše jednodušším. Posouzení provedená podle návrhové normy vám přehledně zobrazí. Pro každé posouzení je stanoveno kritérium využití. Kromě toho vám program zobrazí detaily posudku, v nichž jsou strukturovaně uspořádány vstupní údaje, mezivýsledky a konečné výsledky. V informačním okně v detailech posudku naleznete velmi podrobně záznam průběhu výpočtu se všemi použitými vzorci, zdrojovými normami a výsledky.

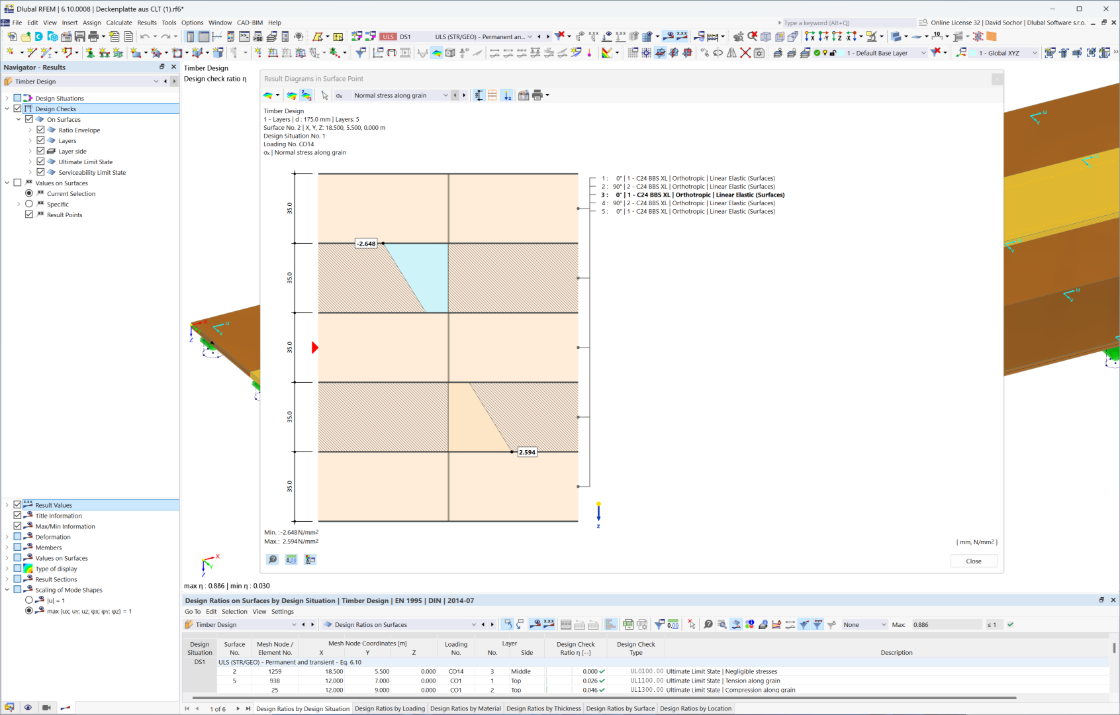

Posouzení dřevěných konstrukcí | Filtr výsledků podle mezních stavů
Stále ještě hledáte posouzení? Posouzení jsou k dispozici v tabulkách pro addon Posouzení dřevěných konstrukcí. Průběh využití vám program může zobrazit také graficky. V tabulce i v grafickém výstupu máte k dispozici rozsáhlé možnosti filtrování pro zobrazení požadovaných posouzení podle mezního stavu nebo typu posouzení.

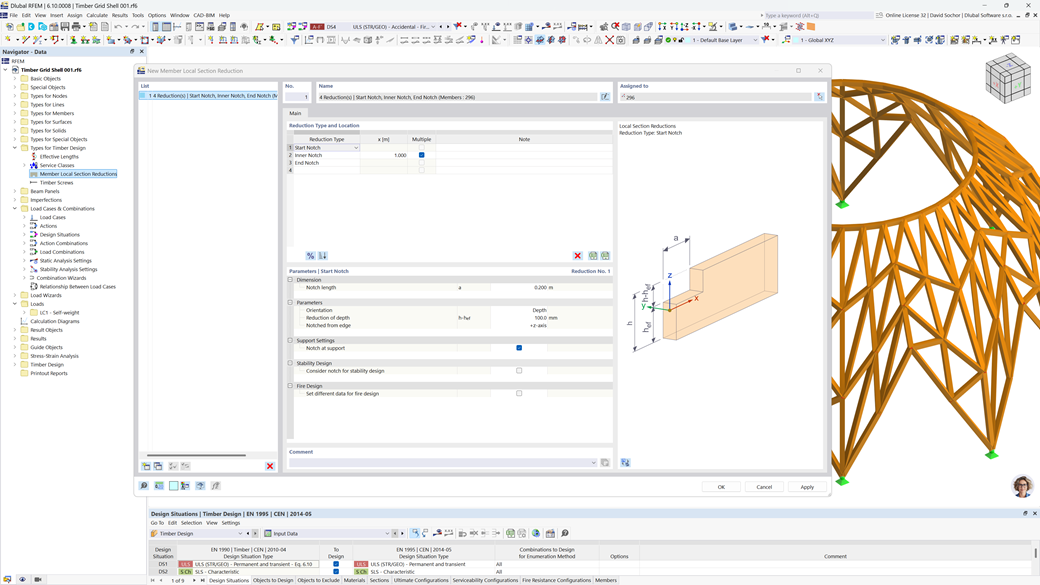

Posouzení dřevěných konstrukcí | Zohlednění zářezu
Pomocí lokálního oslabení průřezu prutu můžete zohlednit počáteční, vnitřní nebo koncové zářezy na nosníku. Lokální oslabení nosníku se zohledňuje při výpočtu únosnosti. Pro tuhost to však neplatí.
Posouzení dřevěných konstrukcí | Grafické zobrazení vlastního tvaru pro posouzení na klopení
Stanovili jste součinitele kritického zatížení pro posouzení stability pomocí interního řešiče vlastních čísel addonu? Pokud ano, můžete si jako výsledek nechat zobrazit rozhodující vlastní tvar posuzovaného objektu. Řešič vlastních čísel je k dispozici pro posouzení klopení v závislosti na použité návrhové normě.
Posouzení dřevěných konstrukcí | Posouzení na kroucení podle americké normy ANSI/AWC NDS
Dochází ke kroucení? V takovém případě se můžete rozhodnout, jak má posouzení probíhat. K dispozici máte mimo jiné následující možnosti:
- připustit další posouzení, pokud smykové napětí od kroucení nepřekročí mezní hodnotu
- posouzení podle manuálu pro dřevěné konstrukce (Timber Construction Manual), 4.6
- kroucení ignorovat
Redukce posouvající síly
U návrhových podpor lze zohlednit redukci posouvající síly. Posouzení na smyk tak můžete provést na základě rozhodující posouvající síly ve vzdálenosti výšky nosníku od okraje podpory.

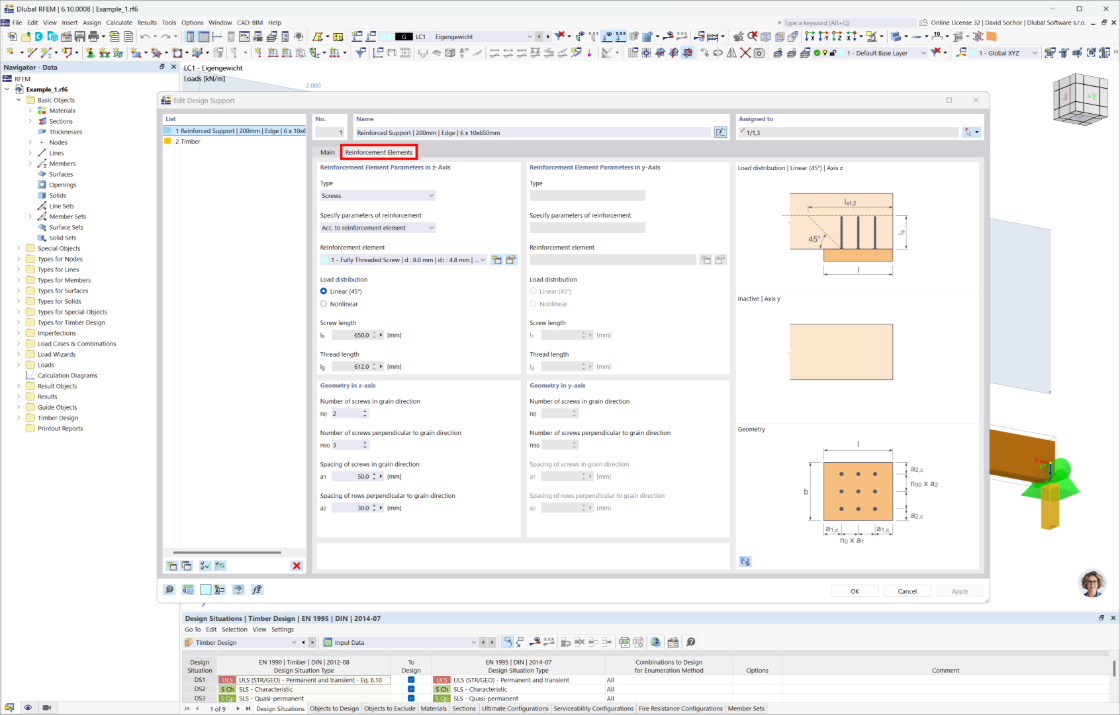

Výztužné prvky na příčný tlak pro návrhové podpory
Věděli jste, že...? V návrhových podporách můžete nyní pro posouzení 'Tlak kolmo k vláknům' definovat celozávitové vruty jako výztužné prvky na příčný tlak. Vruty se kontrolují na vtlačení a vybočení.
Kromě toho se posuzuje únosnost příčného tlaku v rovině špičky vrutu. Úhel rozložení zatížení můžete zohlednit lineárně pod 45° nebo nelineárně (podle Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).

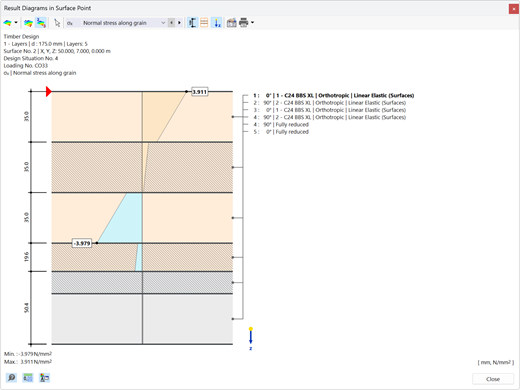

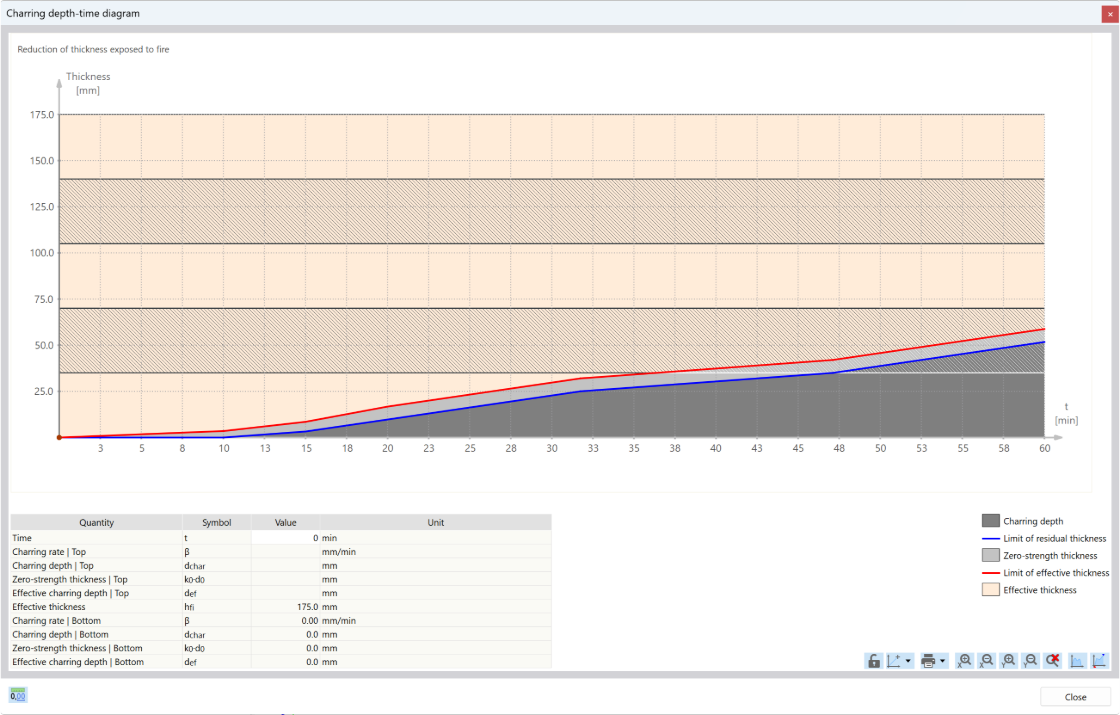

Posouzení požární odolnosti ploch podle EN 1995, SIA 265, NDS a CSA O86
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.

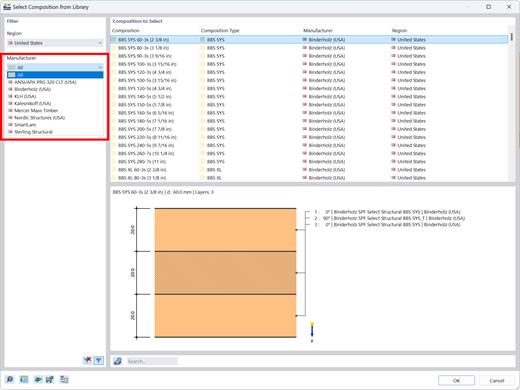

U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.

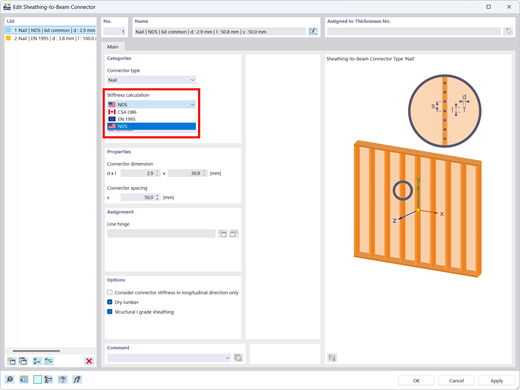

Dřevěný deskový prvek
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky nosníkového panelu se definuje pomocí addonu Vícevrstvé plochy.
„Nosníkový panel“ nabízí následující výhody:
- Možnost opláštění na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění spojené hřebíky
- Opláštění spojené skobami
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávislost na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
