Vérification du bois pour RFEM 6 | Fonctionnalités

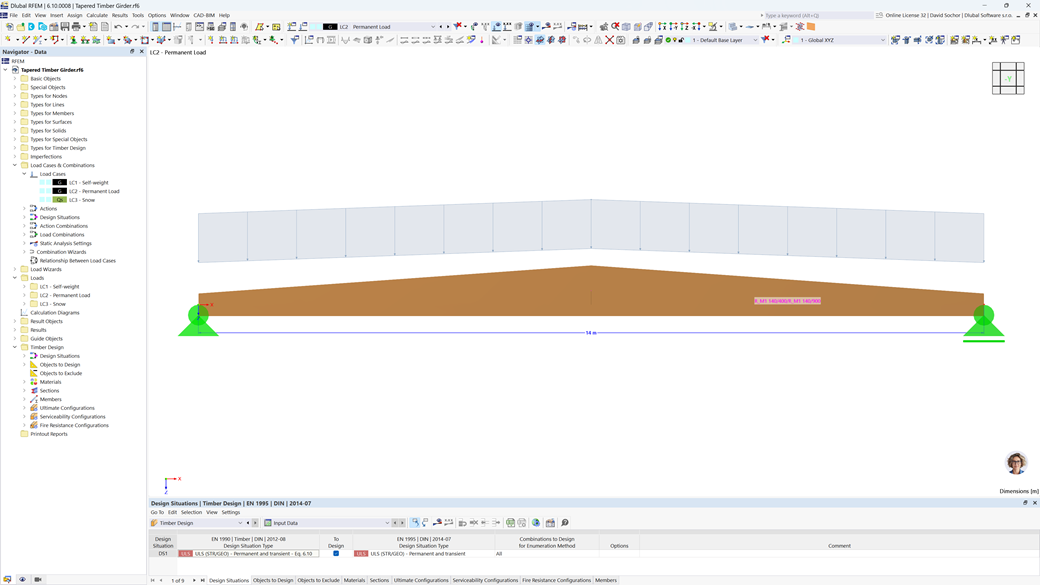

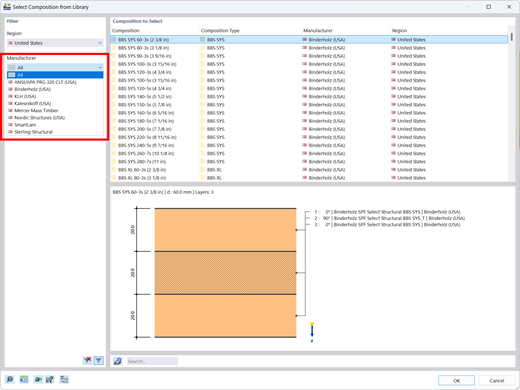

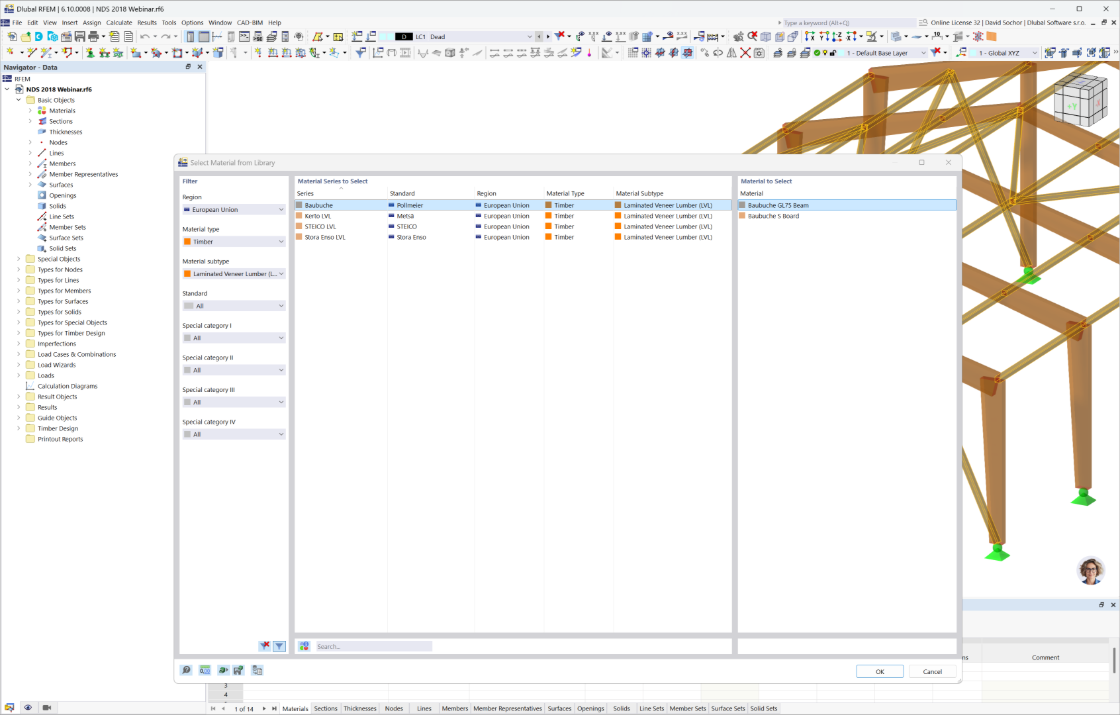

Les possibilités de vérification du bois sont nombreuses. Vous pouvez prendre en compte les angles de tranchage des fibres, les contraintes de traction transversales et les rayons de courbure dépendant du volume pour les barres à inertie variable et courbes. Si vous souhaitez vérifier la zone de tranchage des fibres, la résistance est ajustée en conséquence dans le cas d'une traction ou d'une compression de flexion. Pour vérifier la stabilité à l'aide de la méthode de barre équivalente, entrez simplement la hauteur pour déterminer les longueurs de flambement et de déversement à une distance de 0,65*h du point de calcul réel.

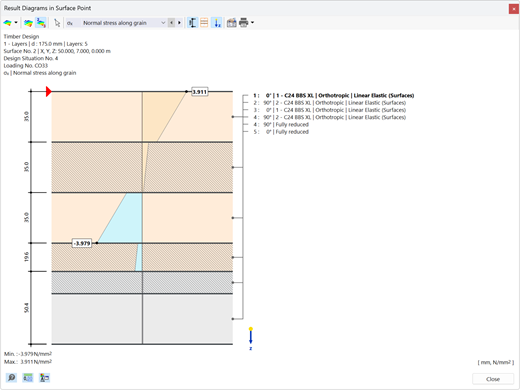

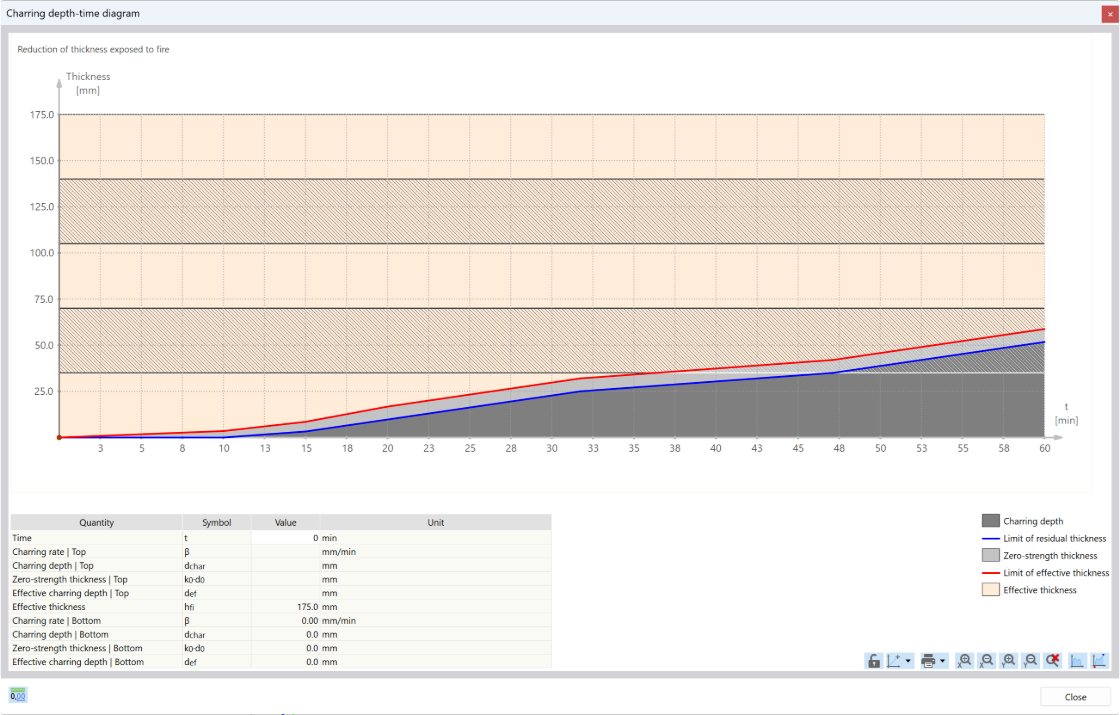

Souvent, les appuis latéraux d'une structure ne font pas l'objet d'une vérification pour la résistance au feu. Souhaitez-vous gérer cela différemment dans votre projet ? Afin de les considérer dans le calcul, vous pouvez définir d'autres longueurs de barre équivalentes en cas d'incendie.

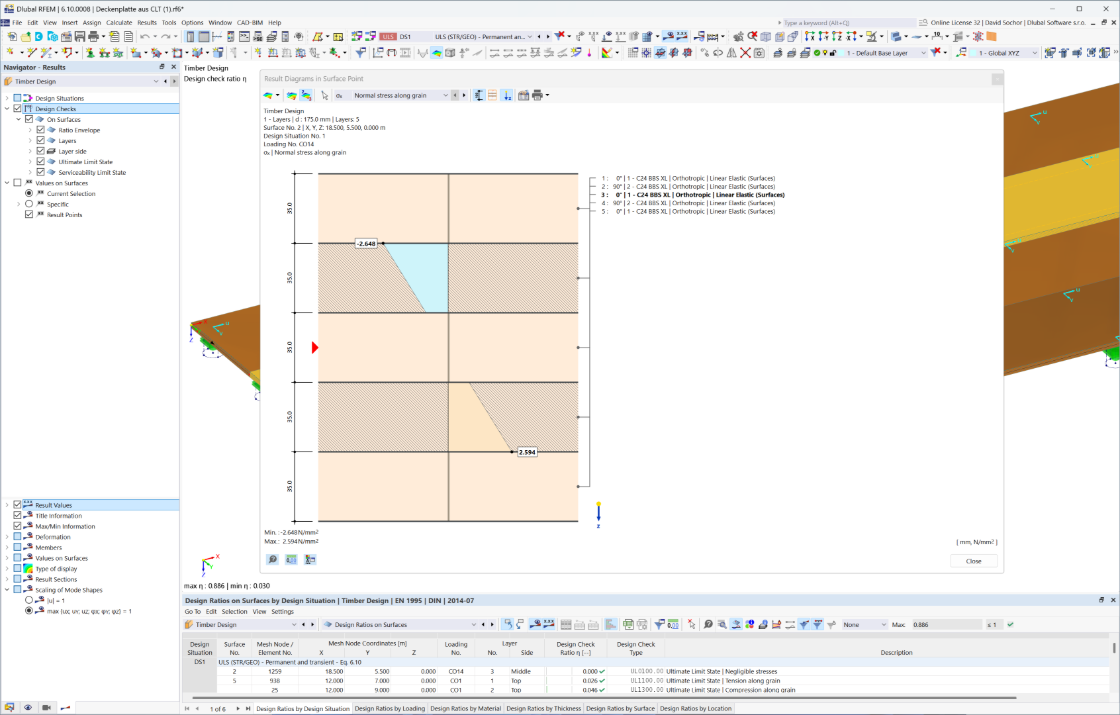

Dlubal Software vous facilite la tâche. Les vérifications effectuées selon la norme de calcul sont affichées clairement. Un critère de calcul est déterminé pour chaque vérification. De plus, le logiciel affiche des détails de calcul dans lesquels les valeurs d'entrée, les résultats intermédiaires et les résultats finaux sont organisés de manière structurée. Parmi les détails du calcul, vous pouvez voir le processus de calcul détaillé avec toutes les formules appliquées, les sources de la norme et les résultats dans une fenêtre d'informations.

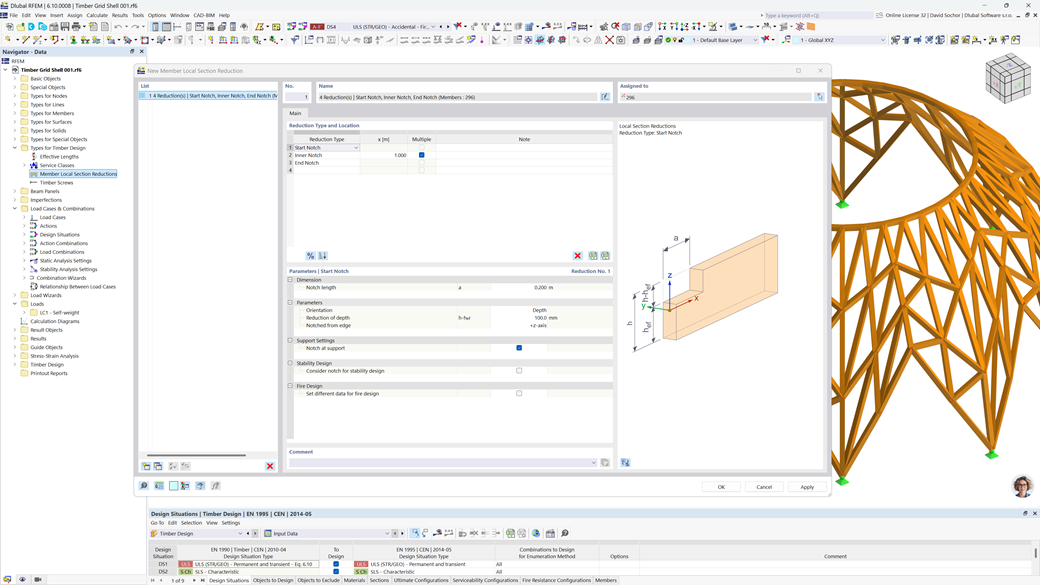

Les réductions de sections de barres permettent de considérer les entailles de début, internes ou de fin d'une poutre. La réduction de la poutre est prise en compte dans le calcul de la capacité portante. Cependant, cela ne s'applique pas à la rigidité.

Y a-t-il une torsion dans votre modèle ? Dans ce cas, vous pouvez décider de la manière dont la vérification doit être effectuée. Vous disposez des options suivantes :

• Permettre des vérifications supplémentaires si la contrainte de cisaillement due à la torsion ne dépasse pas la valeur limite
• Vérification selon le Manuel de construction bois, 4.6
• Ignorer la torsion

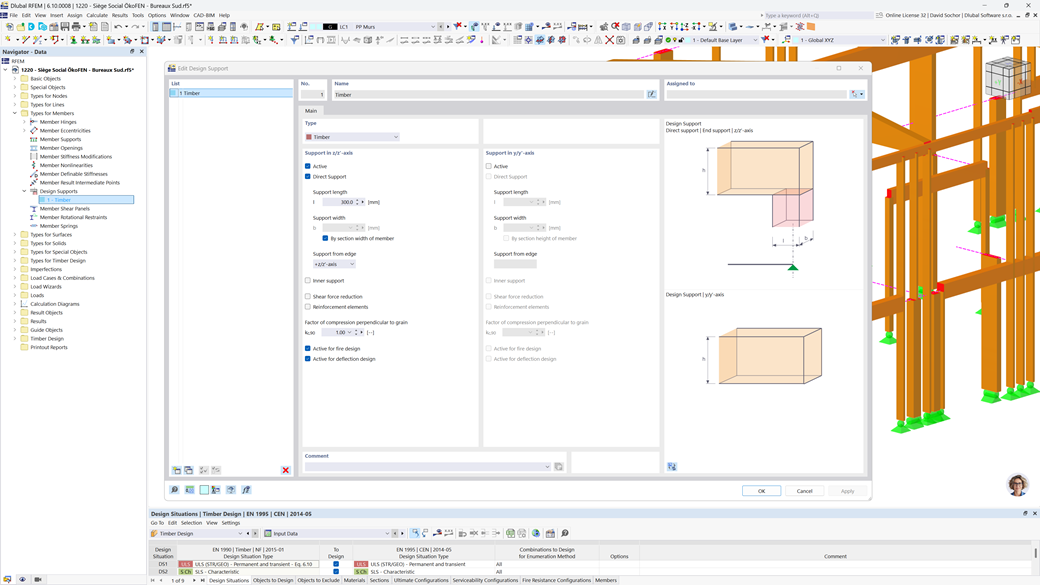

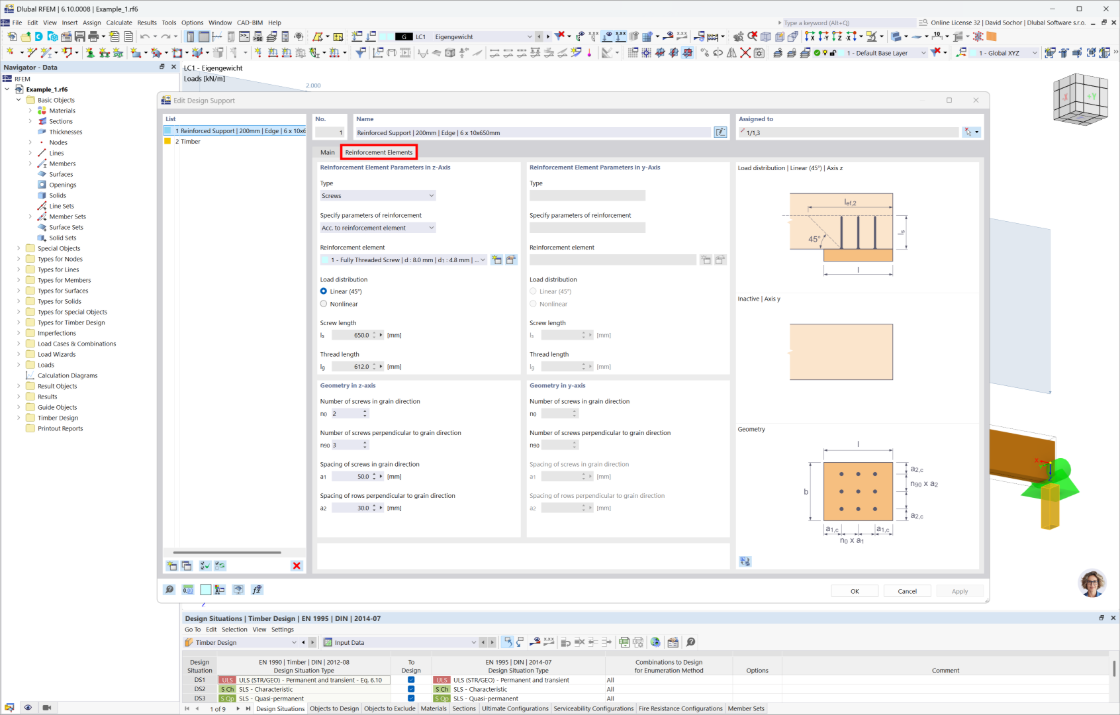

Le saviez-vous ? Dans les appuis de calcul, vous pouvez définir des vis entièrement filetées comme éléments de renfort à la compression pour le calcul « Compression perpendiculaire au fil ». Dans ce cas, les vis sont soumises à une vérification à l'enfoncement et au flambement.

De plus, la vérification de la résistance à la compression est effectuée dans le plan de la pointe des vis. L'angle de propagation de la charge peut être pris en compte de manière linéaire à moins de 45 ° ou non linéaire (selon Bejtka I., Renforcement des composants en bois avec des vis entièrement filetées, Université de Karlsruhe (TH), 2005).

Avec le type d’épaisseur « Ossature bois », vous pouvez rapidement générer des murs en ossature bois en 3D. Il suffit de définir la géométrie de la surface et les éléments de l’ossature bois sont générés automatiquement via une modélisation barre-surface, les raideurs du couturage sont également considérées. Le type d'épaisseur « Ossature bois » est défini à l’aide du module complémentaire Surfaces multicouches.

Le type « ossature bois » vous offre les avantages suivants :

• Possibilité d’un panneau de contreventement sur une ou deux faces

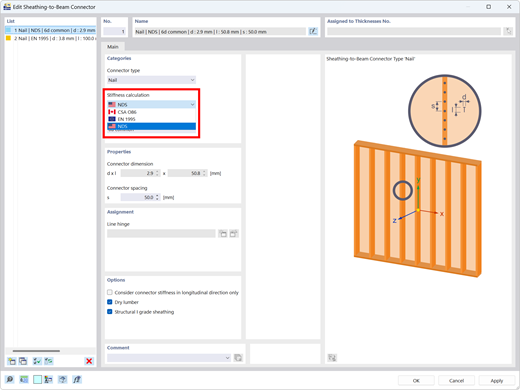

• Calcul automatique de la liaison semi-rigide entre le panneau et les barres
  • Panneau cloué
  • Panneau agrafé
  • Raideur définie par l’utilisateur
• Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
• Considération des ouvertures via des cellules de surface
• Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
• Compatibilité avec d’autres matériaux (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)

• Accéder à la vidéo explicative
