Verifica legno per RFEM 6 | Caratteristiche

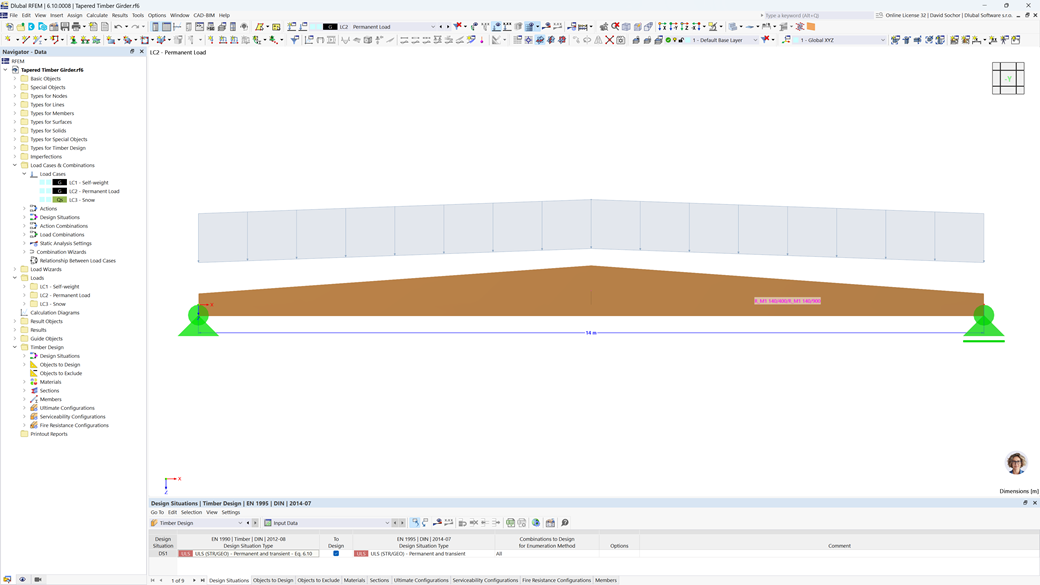

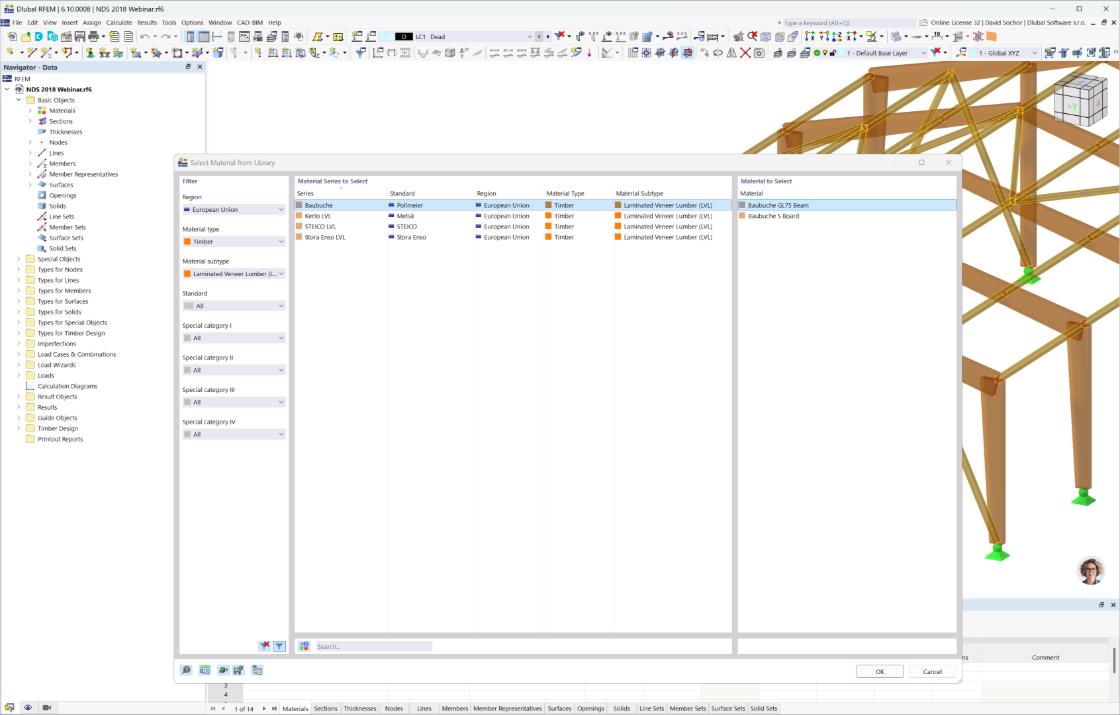

Le tue opzioni nella progettazione del legno sono diverse. È possibile considerare gli angoli di taglio rispetto alla fibratura, le tensioni trasversali e i raggi di curvatura dipendenti dal volume per le aste rastremate e curve. Per progettare l'area della fibratura tagliata, la resistenza viene regolata di conseguenza nel caso di trazione flessionale o pressione flessionale. Per consentire anche di eseguire un'analisi di stabilità con il metodo dell'asta equivalente, l'altezza per determinare le lunghezze di instabilità efficace e flesso-torsionale è impostata a una distanza di 0,65 × h dal punto di progetto effettivo.

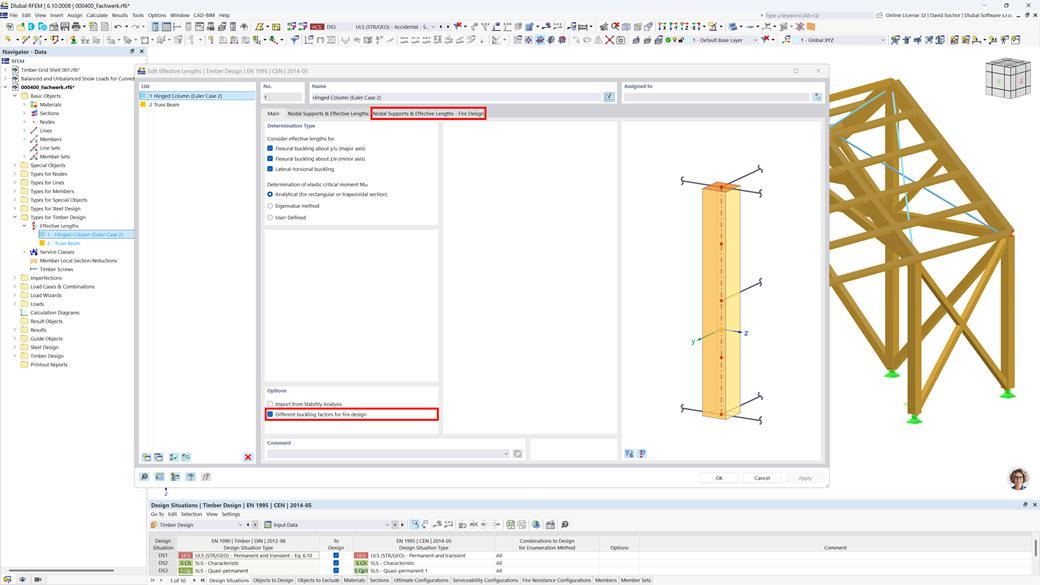

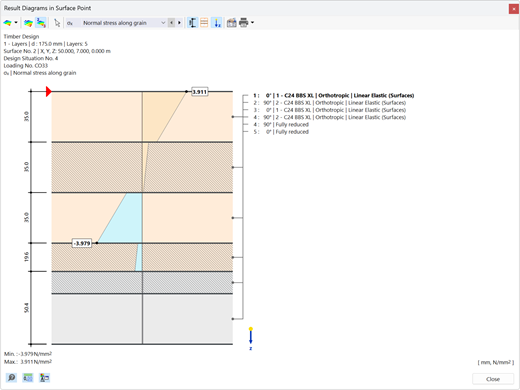

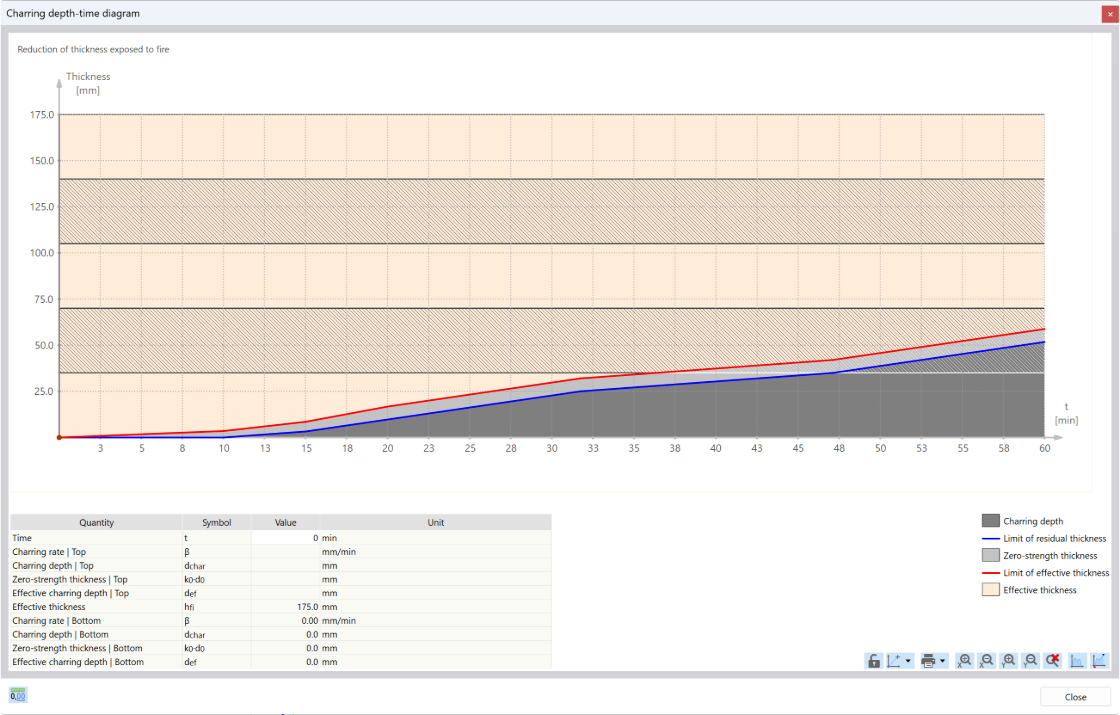

Spesso non esiste un progetto di resistenza al fuoco per i vincoli laterali di una struttura. Ti piacerebbe gestirlo in modo diverso nel tuo progetto? Per considerare questo nel calcolo, è possibile definire altre lunghezze delle aste equivalenti per la situazione di incendio.

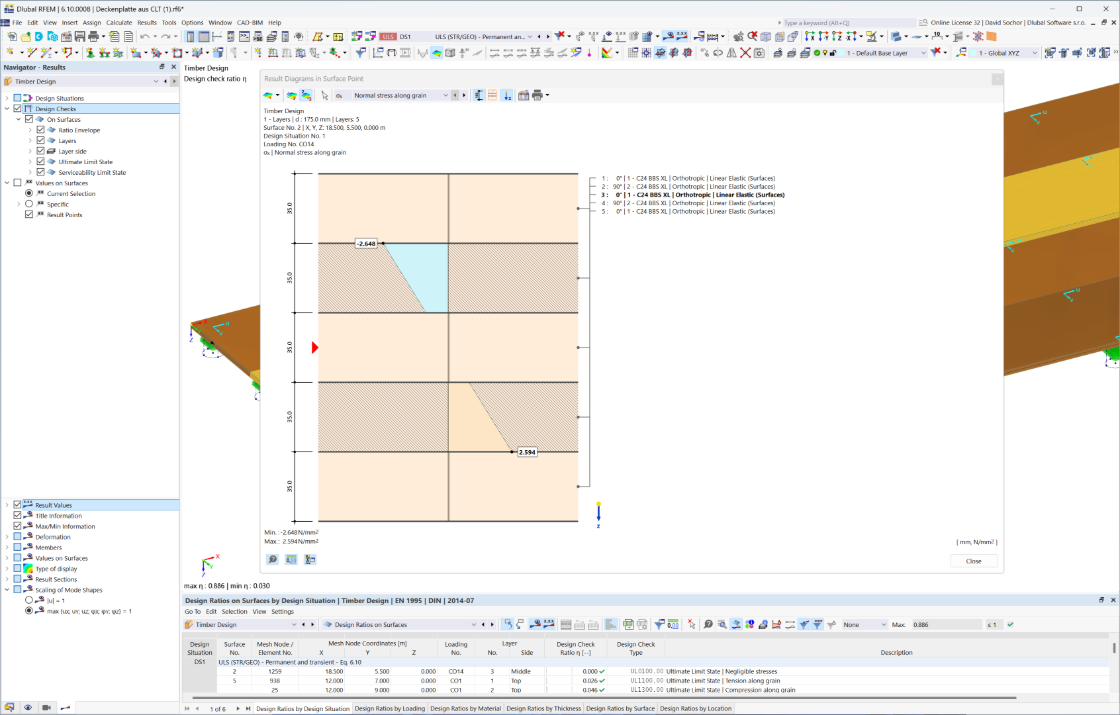

Dlubal Software rende tutto un po' più semplice. Le verifiche eseguite della norma di progetto sono visualizzate in modo chiaro. Per ogni verifica viene determinato un criterio di verifica. Inoltre, il programma fornisce i dettagli di progetto visualizzati in modo strutturato, compresi i valori iniziali, i risultati intermedi e i risultati finali. Una finestra informativa nei dettagli di progetto mostra il processo di calcolo con le formule applicate, le fonti delle norme e i risultati in grande dettaglio.

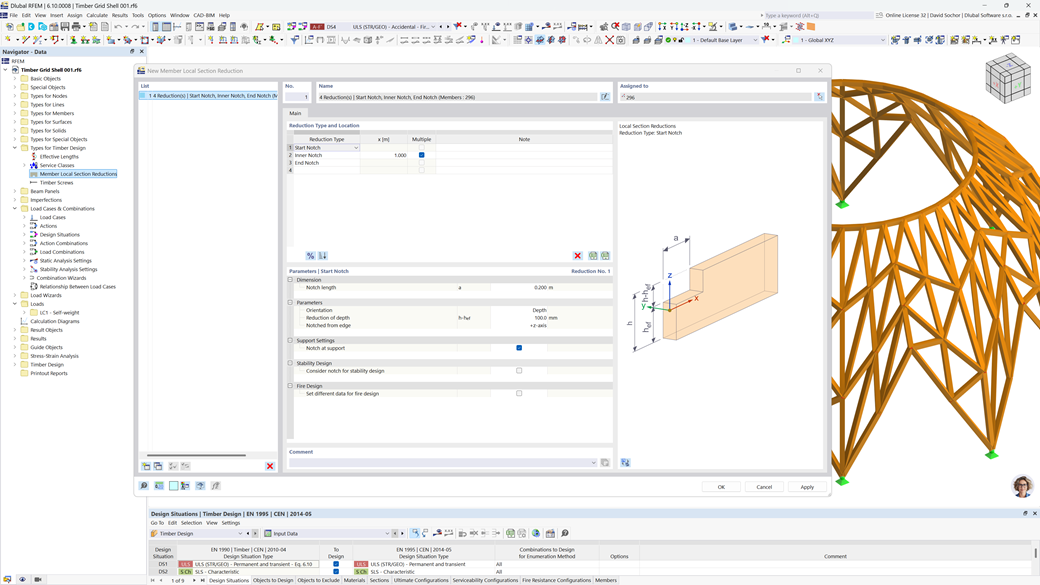

Utilizzare le riduzioni della sezione trasversale dell'asta per considerare gli intagli iniziali, interni o finali di una trave. La riduzione della trave è quindi presa in considerazione nel calcolo della capacità portante. Tuttavia, questo non si applica alla rigidezza.

C'è torsione? In questo caso, è possibile decidere come eseguire la verifica. Hai le seguenti opzioni:

• Consenti ulteriore verifica se la tensione tangenziale dovuta alla torsione non supera il valore limite
• Progettazione secondo il manuale per le costruzioni in legno, 4.6
• Ignora la torsione

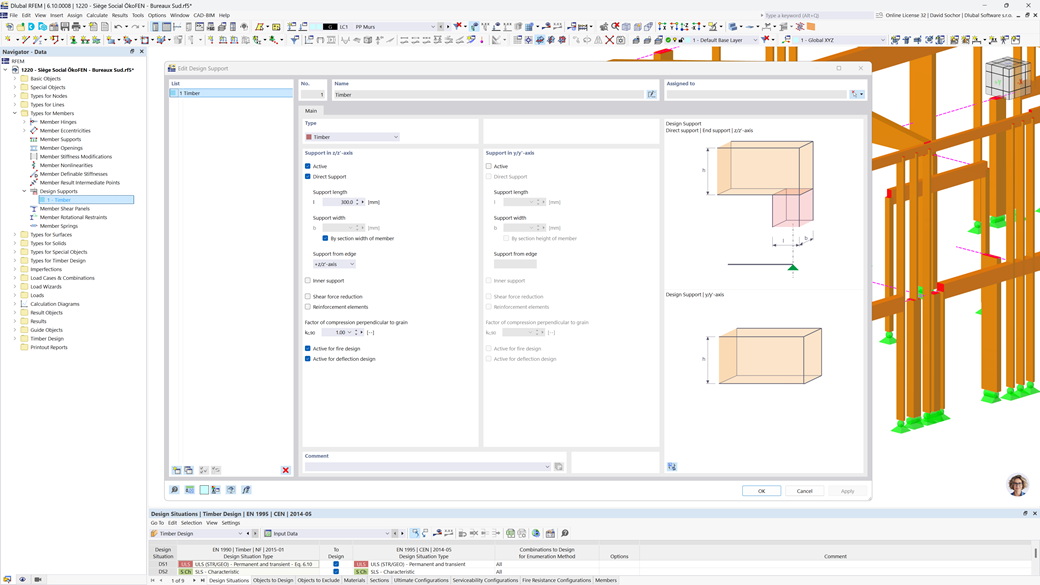

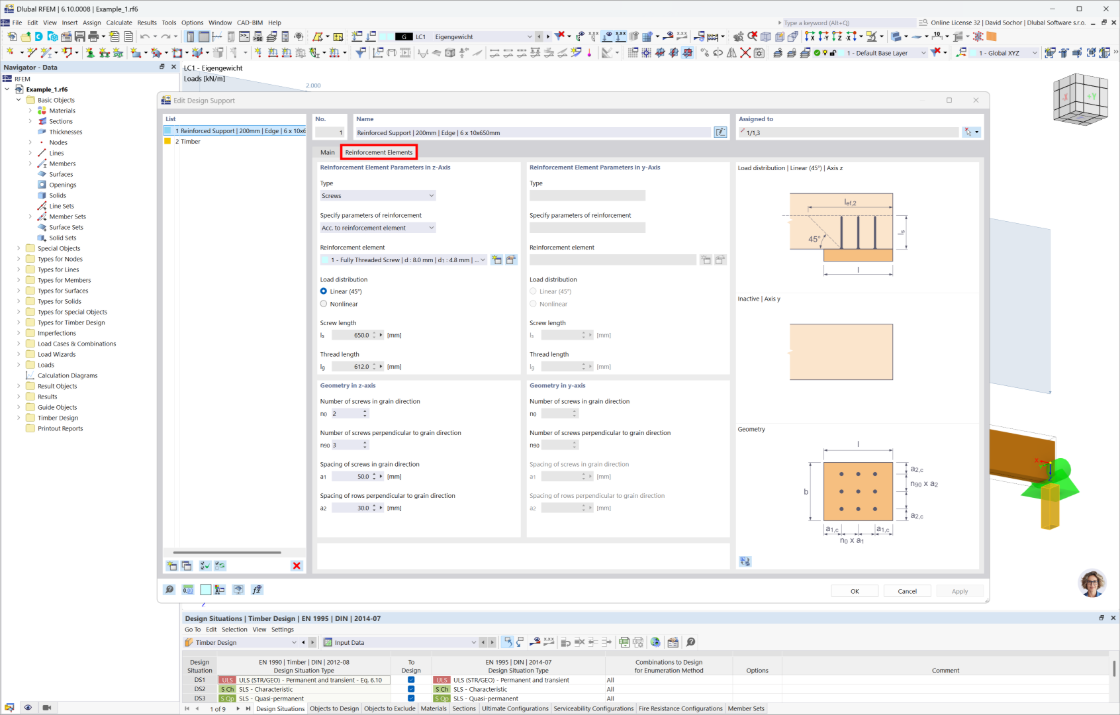

Hai delle domande riguardo al programma? Nei vincoli esterni di progetto, è possibile definire bulloni completamente filettati come elementi di armatura a pressione trasversale per il progetto "Pressione perpendicolare alla fibratura". In questo caso, i bulloni sono sottoposti ad un'analisi di pushover e di instabilità.

Inoltre, la resistenza a taglio di progetto è verificata nel piano della punta del bullone. È possibile considerare l'angolo di distribuzione del carico linearmente inferiore a 45 ° o non lineare (secondo Bejtka I., Armatura di componenti in legno con viti completamente filettate, Università di Karlsruhe (TH), 2005).

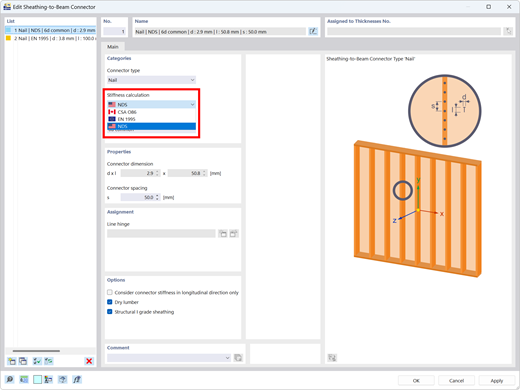

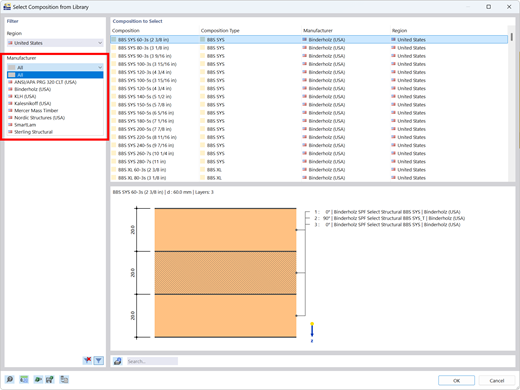

Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.

Un "pannello di travi" offre i seguenti vantaggi:

• È possibile la guaina su un lato e su entrambi i lati
• Calcolo automatico di un accoppiamento semirigido
  • Guaina bordata
  • Guaina pinzata
  • Guaina definita dall'utente
• Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
• Considerando le aperture tramite celle di superficie
• Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
• Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)

• Vai al video esplicativo
