Расчёт деревянных конструкций для RFEM 6 | Характеристики

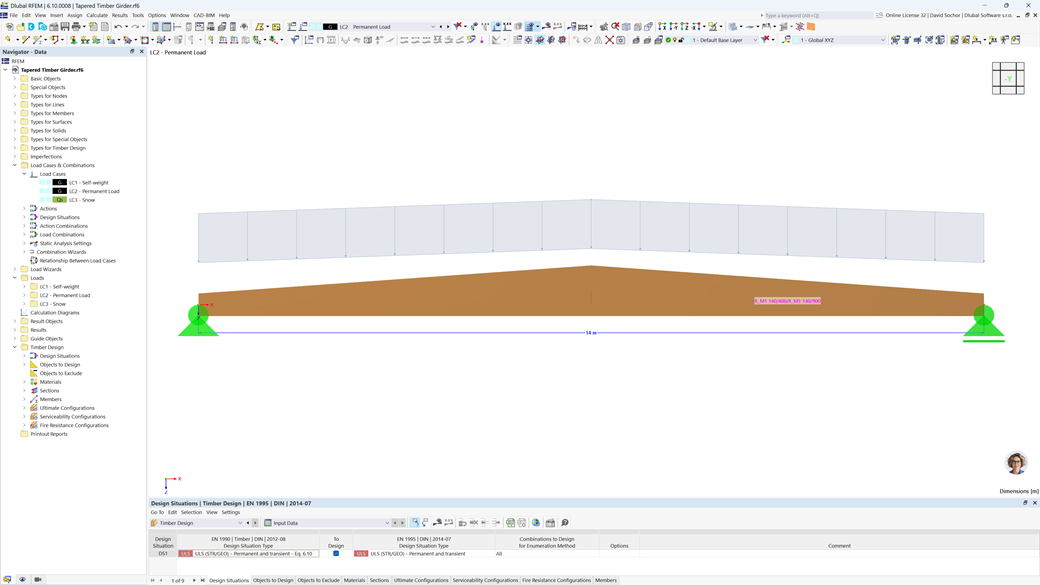

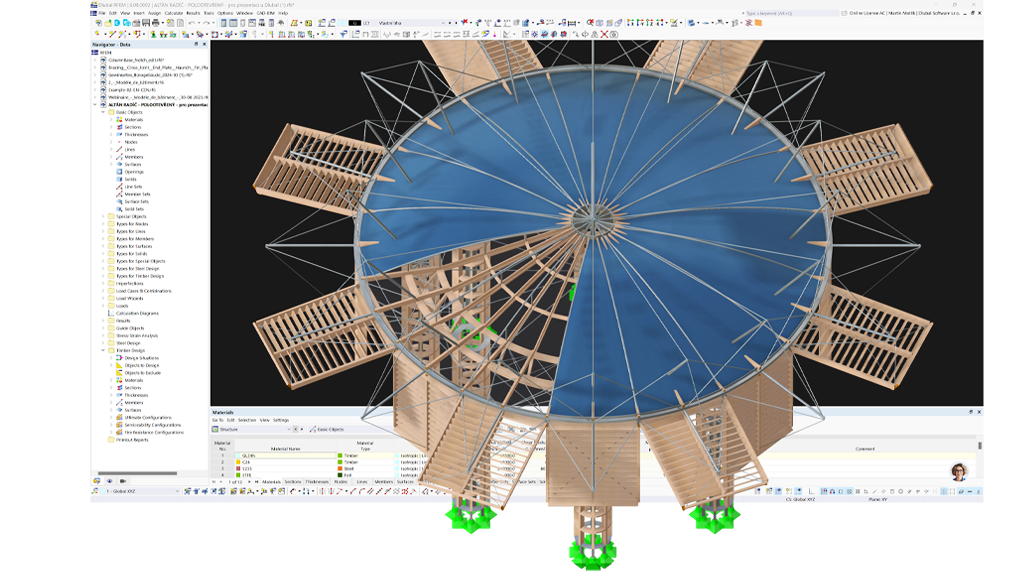

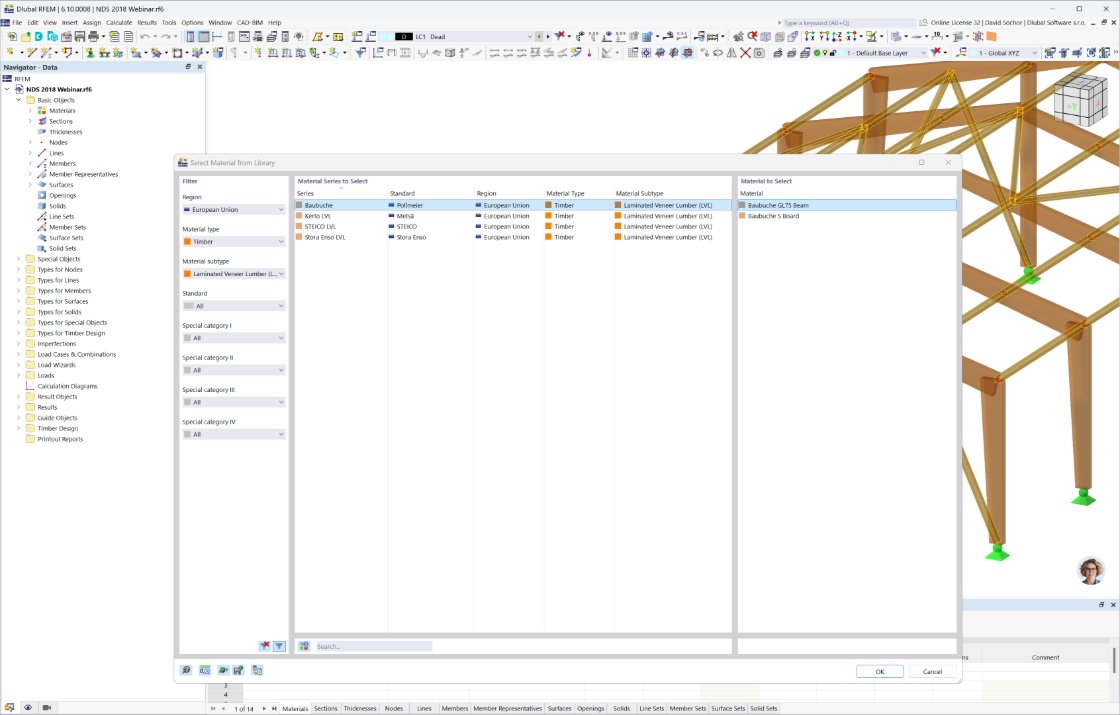

У вас есть множество возможностей для расчёта деревянных конструкций. Вы можете учитывать углы усечения волокон, поперечные растягивающие напряжения и зависящие от объёма радиусы кривизны для конических и криволинейных стержней. Для расчета площади среза волокон, соответственно корректируется прочность в случае изгибного растяжения или изгибающего давления. Чтобы можно было выполнить и расчет на устойчивость с помощью метода замены связей, высота для определения расчётной длины потери устойчивости и потери устойчивости плоской формы изгиба устанавливается на расстоянии 0,65 × h от фактической расчетной точки.

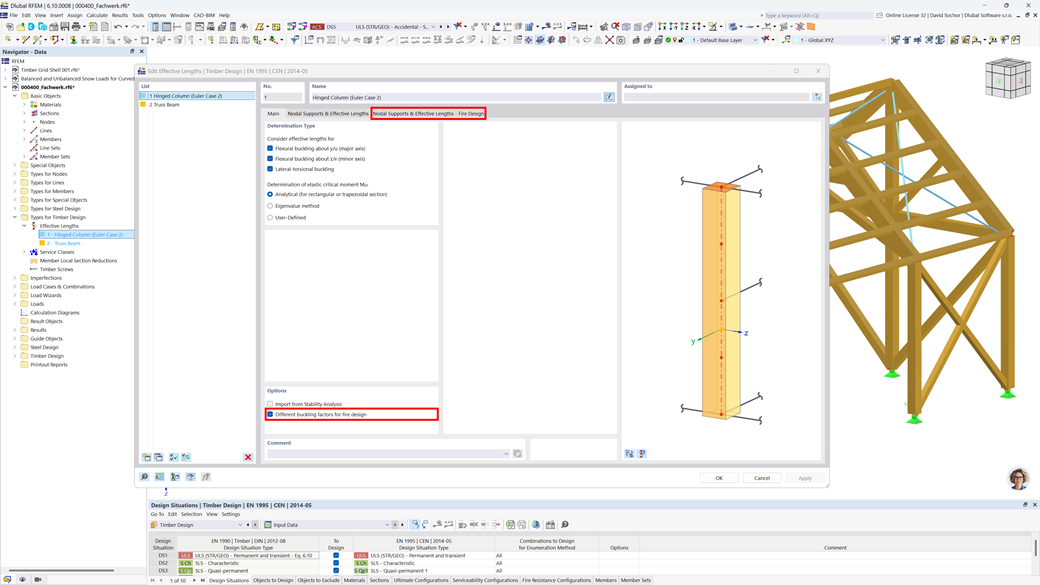

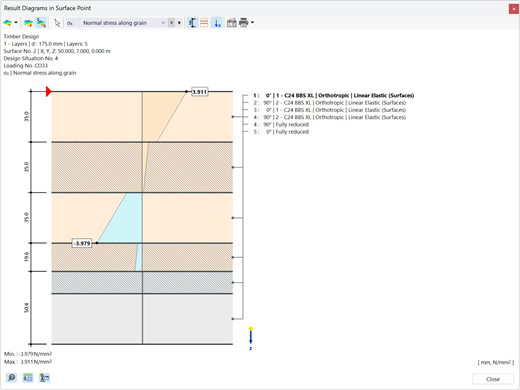

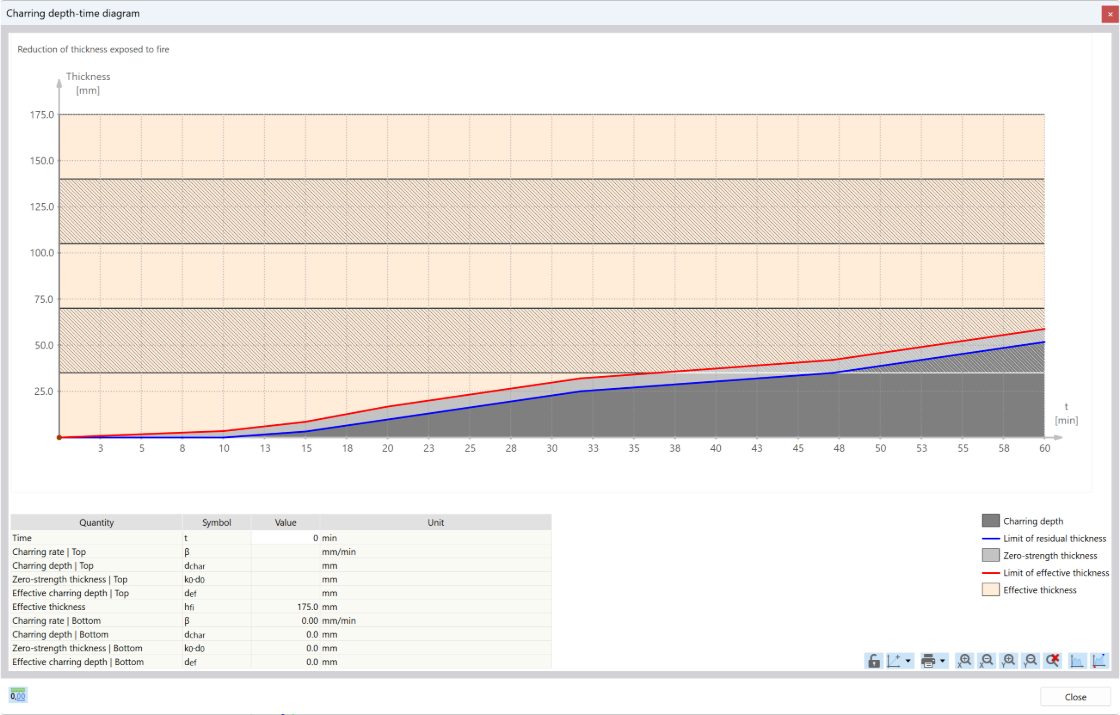

Часто у боковых опор конструкций нет расчета на огнестойкость. Хотели бы вы реализовать это в вашем проекте по-разному? Чтобы учесть это в расчете, можно задать другие длины эквивалентных стержней для пожарной ситуации.

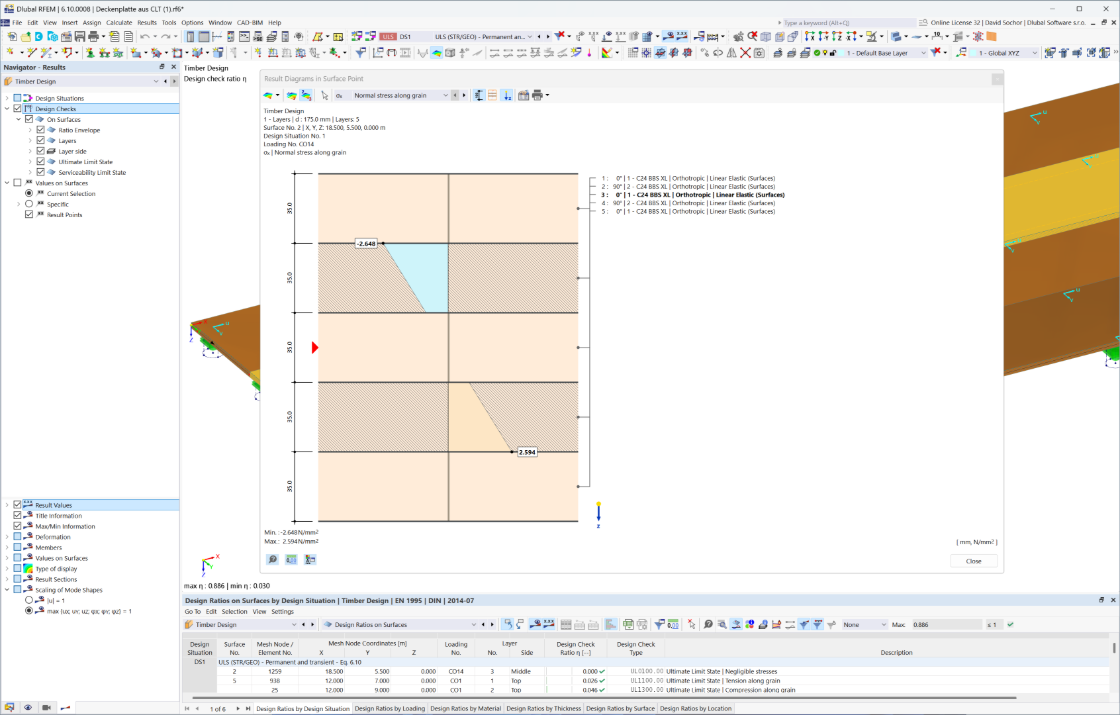

Dlubal Software все немного упрощает. Наглядно отображаются выполненные расчетные проверки норматива. Критерий расчета определяется для каждой расчетной проверки. Кроме того, программа предоставляет структурированные подробности расчёта, включая исходные значения, промежуточные и конечные результаты. Информационное окно в подробностях расчета показывает процесс расчёта с применяемыми формулами, источниками нормативов и результатами в мельчайших подробностях.

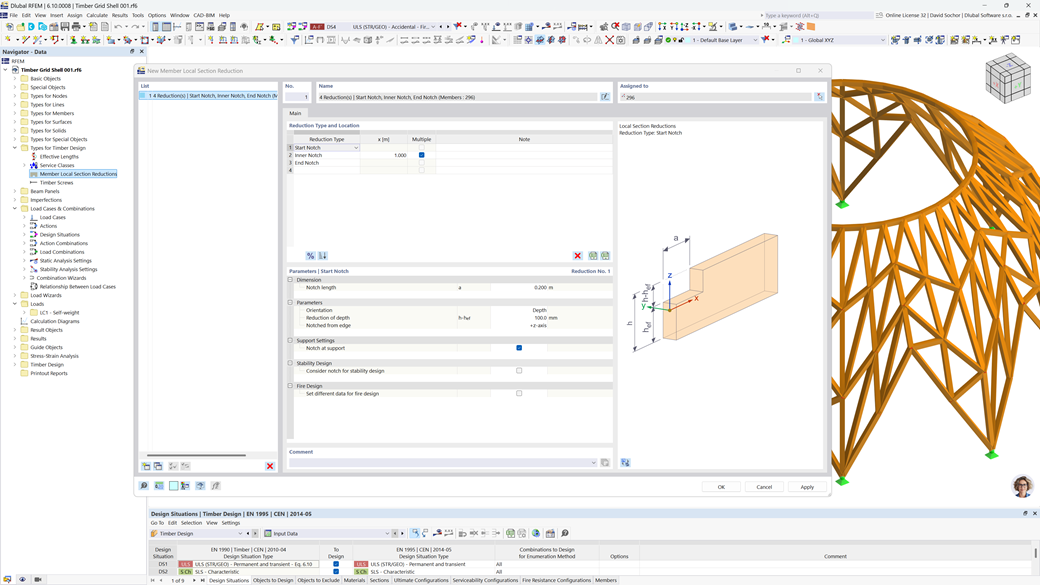

Используйте редукции сечений стержней, чтобы учесть начальные, внутренние или концевые пазы балки. Таким образом, при расчете несущей способности учитывается также редукция балки. Однако, это не относится к жесткости.

Есть ли кручение? В этом случае вы сами решаете, как выполнить расчет. У вас есть следующие возможности:

• Разрешить дальнейший расчёт, если касательное напряжение от кручения не превышает предельного значения
• Расчет согласно руководству по деревянным конструкциям, 4.6
• Кручением пренебречь

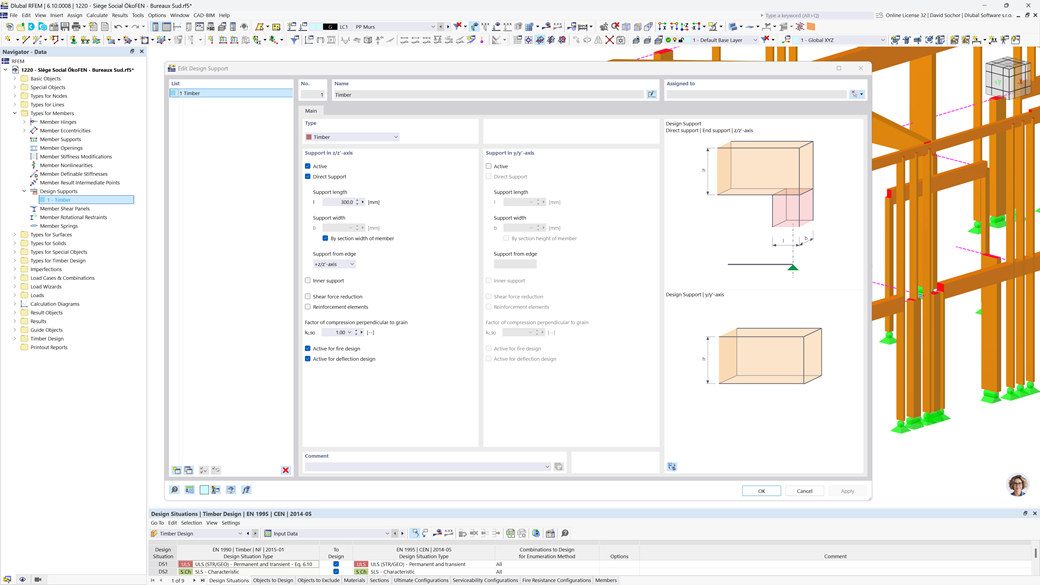

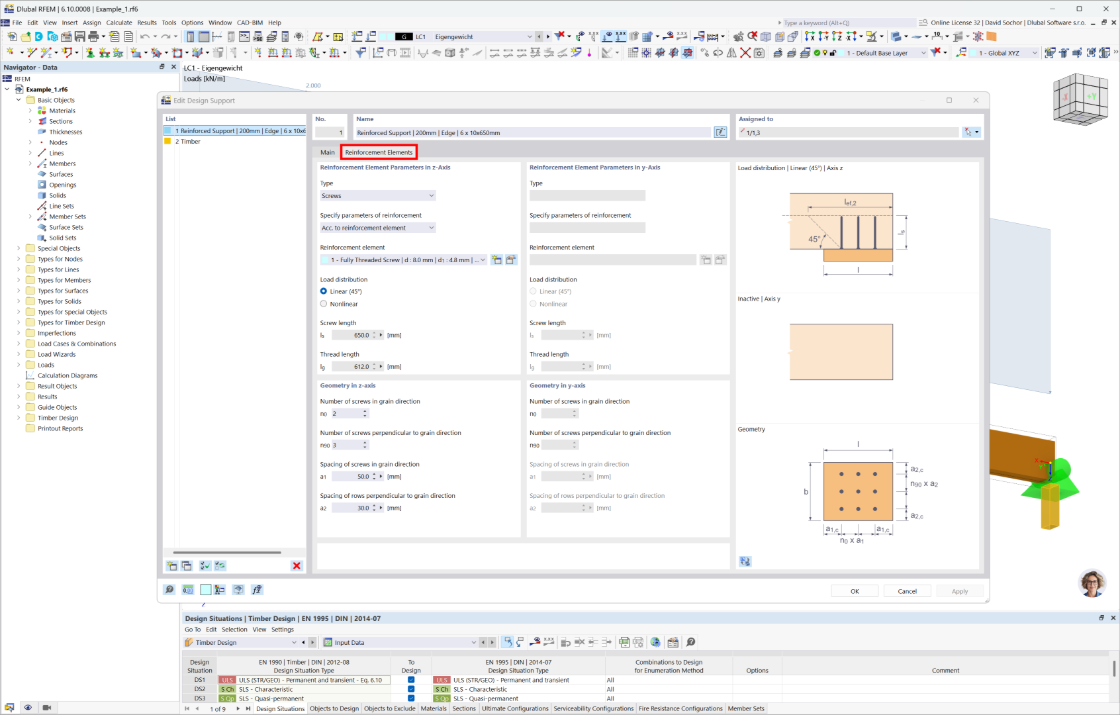

У вас есть вопросы по программе? В расчетных опорах можно определить болты с полной резьбой как элементы арматуры, работающей на поперечное давление для расчета «Давление перпендикулярно волокнам». В этом случае болты подвергаются расчёту на сдавливание и потерю устойчивости.

Кроме того, проверяется расчетное сопротивление сдвигу в плоскости острия болта. Вы можете рассматривать угол распределения нагрузки линейно под 45 ° или нелинейно (согласно Бейтке И., Армирование деревянных компонентов с помощью винтов с полной резьбой, Университет Карлсруэ (TH), 2005).

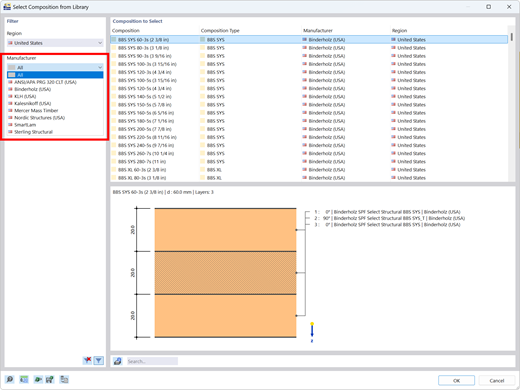

Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.

«Балка панель» дает вам следующие преимущества:

• Возможна односторонняя и двухсторонняя обшивка

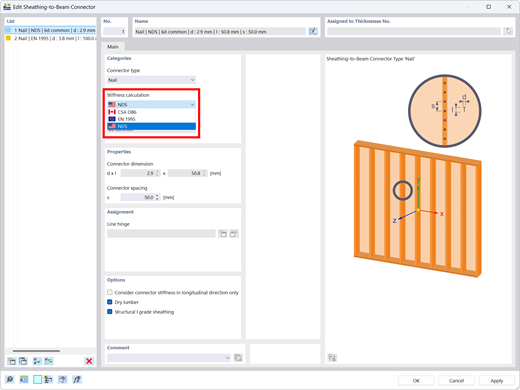

• Автоматический расчет полужесткого соединения
  • Дощатая обшивка
  • Стеклянная обшивка
  • Пользовательская обшивка
• Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
• Учет отверстий через ячейки поверхности
• Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
• Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)

• K пояснительному видео
