Dimensionamento de estruturas de madeira | Dimensionamento de barras cónicas e curvadas

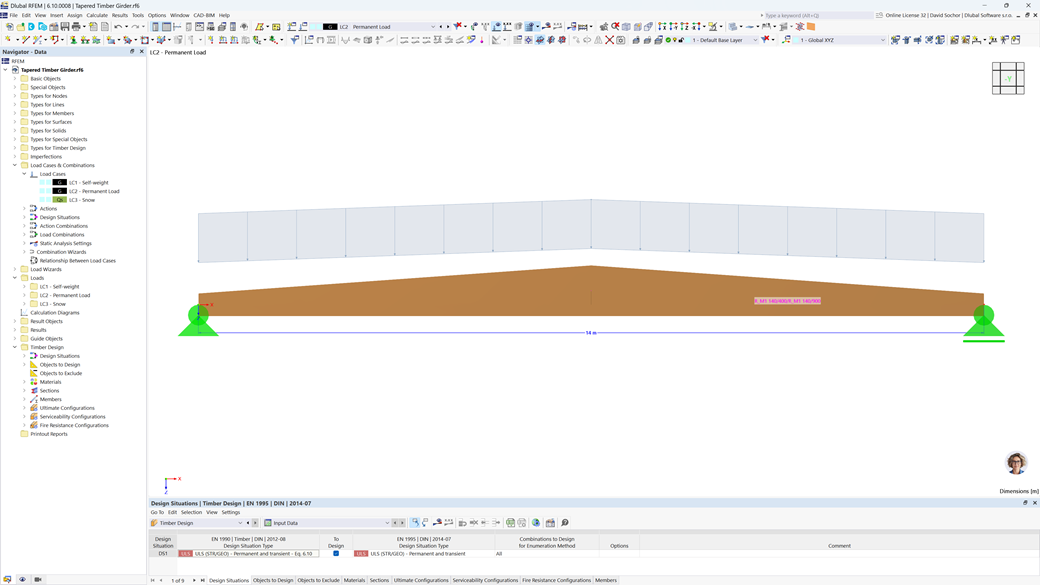

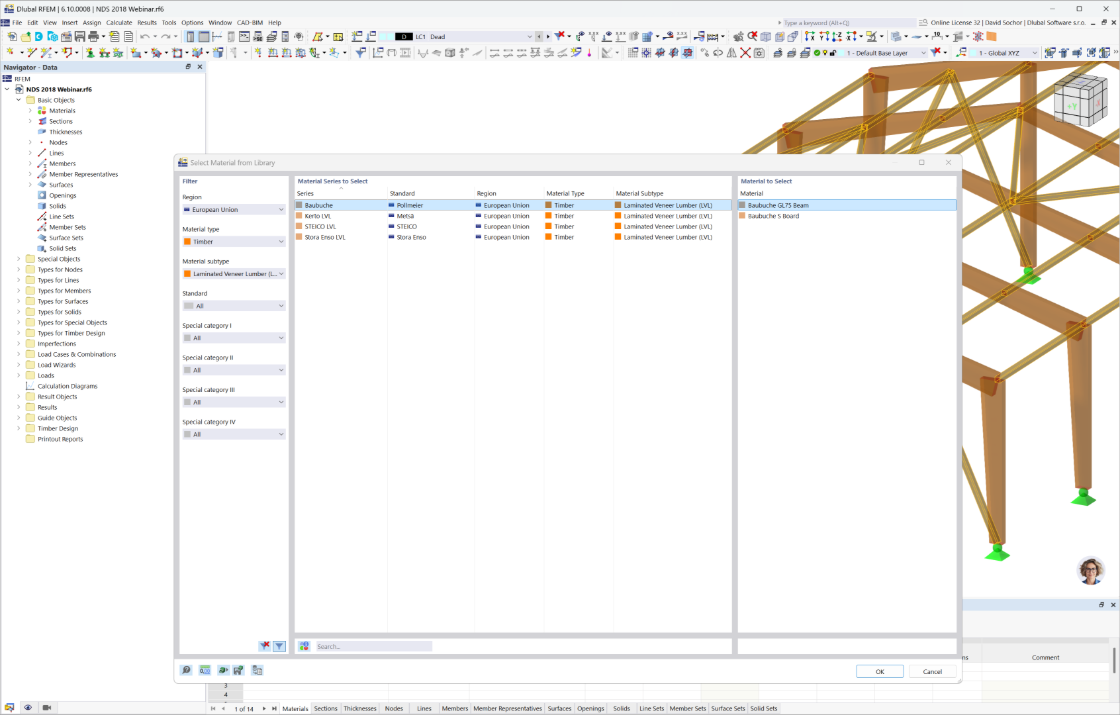

As opções em termos de dimensionamento de madeira são diversas. Pode considerar ângulos de corte, tensões de tracção transversais e raios de curvatura dependentes do volume para barras de secção variável e curvadas. Para dimensionar a área do corte das fibras, a resistência é ajustada em conformidade no caso de tração ou pressão de flexão. Para permitir também a análise de estabilidade com o método da barra equivalente, a altura para determinar os comprimentos de encurvadura efetivo e de encurvadura por flexão-torção é definida a uma distância de 0,65 × h em relação ao ponto de dimensionamento real.
Dimensionamento de estruturas de madeira | Verificação de pressões de apoio para apoios internos e externos

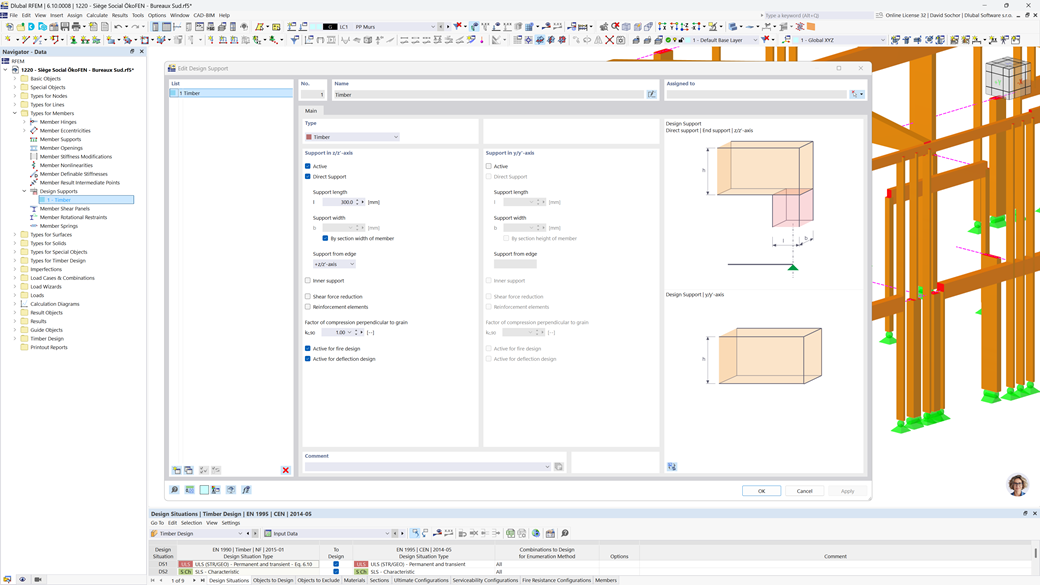

Aqui tem livre escolha. O dimensionamento de pressão de apoio pode ser realizado em qualquer ponto para o carregamento nas direções y e z de uma secção. O utilizador é livre de distinguir entre os apoios interiores e exteriores. Pode ser definido pelo utilizador um fator kc,90 para a pressão perpendicular à fibra (por exemplo, 1,75 para madeira laminada colada). Se permitido, o comprimento do apoio é aumentado automaticamente de acordo com as especificações padrão. Isto permite um dimensionamento mais eficiente com o mínimo de esforço.
Dimensionamento de estruturas de madeira | Consideração de diferentes comprimentos efetivos no dimensionamento ao fogo

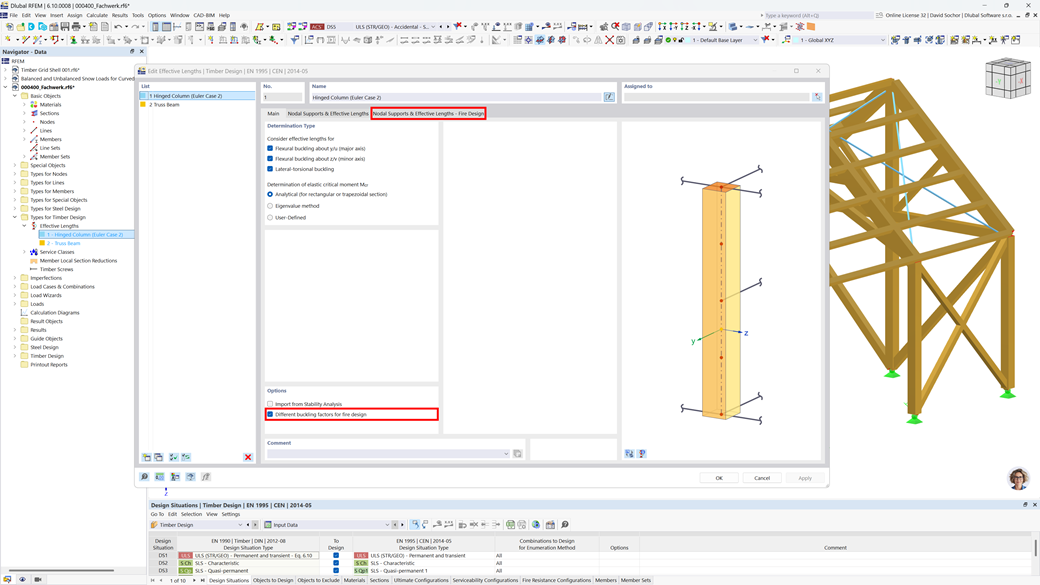

Geralmente, não existe um dimensionamento de resistência ao fogo para os apoios laterais de uma estrutura. Gostaria de tratar isso de forma diferente no seu projeto? Para ter isto em consideração no cálculo, é possível definir outros comprimentos de barra equivalentes para a situação de incêndio.
Dimensionamento de estruturas de madeira | Consideração da posição dos reforços para derrubamento
O que acontece se estiver a barlavento? Os contraventamentos de flexão-torção na parte superior não são aplicados para reduzir os comprimentos efetivos e os comprimentos de encurvadura por flexão-torção.
Dimensionamento de estruturas de madeira | Documentação detalhada das verificações realizadas
O software da Dlubal simplesmente torna tudo um pouco mais fácil. As verificações realizadas da norma de dimensionamento são apresentadas de forma clara. Para cada verificação, é determinado um critério de dimensionamento. Além disso, o programa fornece os detalhes de dimensionamento exibidos de forma estruturada, incluindo os valores iniciais, os resultados intermédios e os resultados finais. Uma janela de informação nos detalhes de dimensionamento apresenta o processo de cálculo com as fórmulas aplicadas, as fontes padrão e os resultados em detalhe.
Dimensionamento de estruturas de madeira | Filtrar resultados por estado limite
Ainda está à procura do modelo? As verificações estão disponíveis em tabelas no módulo Dimensionamento de madeira. Além disso, o programa também pode mostrar a distribuição das relações de dimensionamento graficamente. Estão disponíveis extensas opções de filtro na tabela, bem como na saída gráfica, e podem ser utilizadas para apresentar as verificações de dimensionamento desejadas por estado limite ou tipo de dimensionamento.
Dimensionamento de estruturas de madeira | Consideração de um entalhe

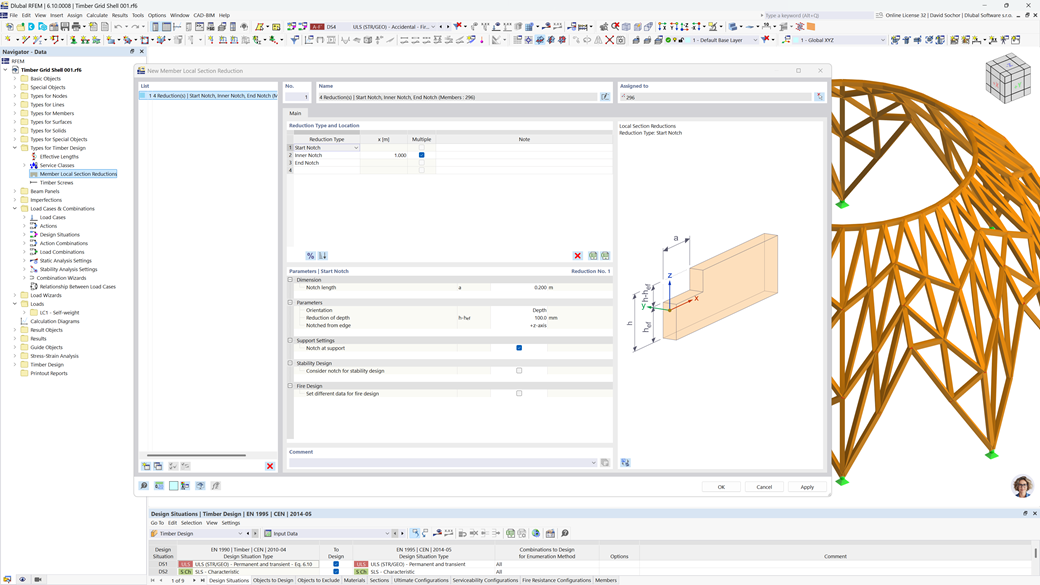

Utilize as reduções de secções de barra para considerar os entalhes de início, interno ou final de uma viga. Assim, a redução da viga é considerada no cálculo da capacidade de carga. No entanto, isso não se aplica à rigidez.
Dimensionamento de estruturas de madeira | Representação gráfica da forma própria para a verificação da encurvadura por flexão-torção
Utilizou o solucionador de valores próprios do módulo para determinar o fator de carga crítica dentro da análise de estabilidade? Se assim for, pode apresentar a forma própria determinante do objeto a ser dimensionado como resultado. O solucionador de valores próprios está disponível aqui para verificações da encurvadura por flexão-torção, dependendo da norma de dimensionamento utilizada.
Dimensionamento de estruturas de madeira | Verificação da torção segundo a norma ANSI/AWC NDS dos EUA
Existe torção? Neste caso, é necessário decidir como realizar as verificações. Tem as seguintes opções:
- Permitir continuação do dimensionamento se tensão de corte não exceder valor limite
- Dimensionamento segundo o manual de construção em madeira, 4.6
- Ignorar a torção
Redução do esforço de corte
Pode considerar uma redução do esforço de corte para os apoios de cálculo. Desta forma, pode realizar a verificação ao corte com o esforço de corte determinante a uma distância igual à da altura da viga desde a borda de apoio.
Elementos de reforço em compressão transversal para apoios de cálculo

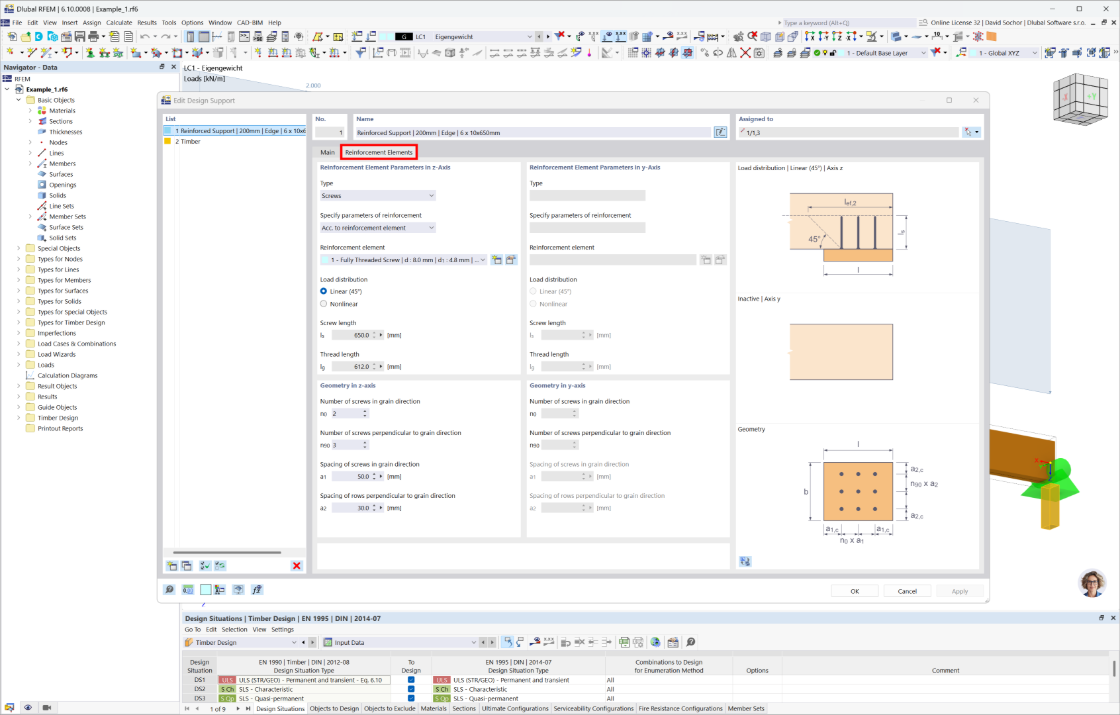

Sabia que? Nos apoios de cálculo, é possível definir parafusos totalmente roscados como elementos de reforço para compressão transversal na verificação "Compressão perpendicular à direção das fibras". Neste caso, os parafusos são submetidos a uma análise pushover e de encurvadura.
Além disso, a resistência à compressão transversal é verificada no plano da ponta do parafuso. O ângulo de dispersão da carga pode ser considerado linearmente abaixo de 45° ou não linearmente (de acordo com Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).
Dimensionamento da resistência ao fogo de superfícies para EN 1995, SIA 265, NDS e CSA O86

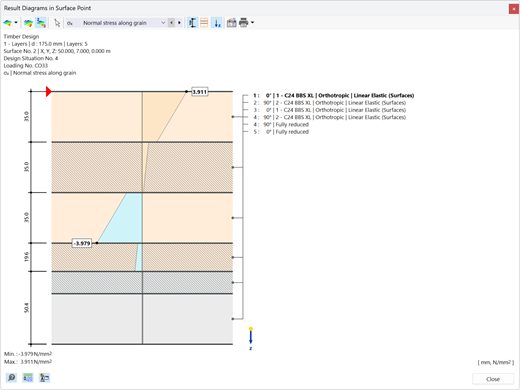

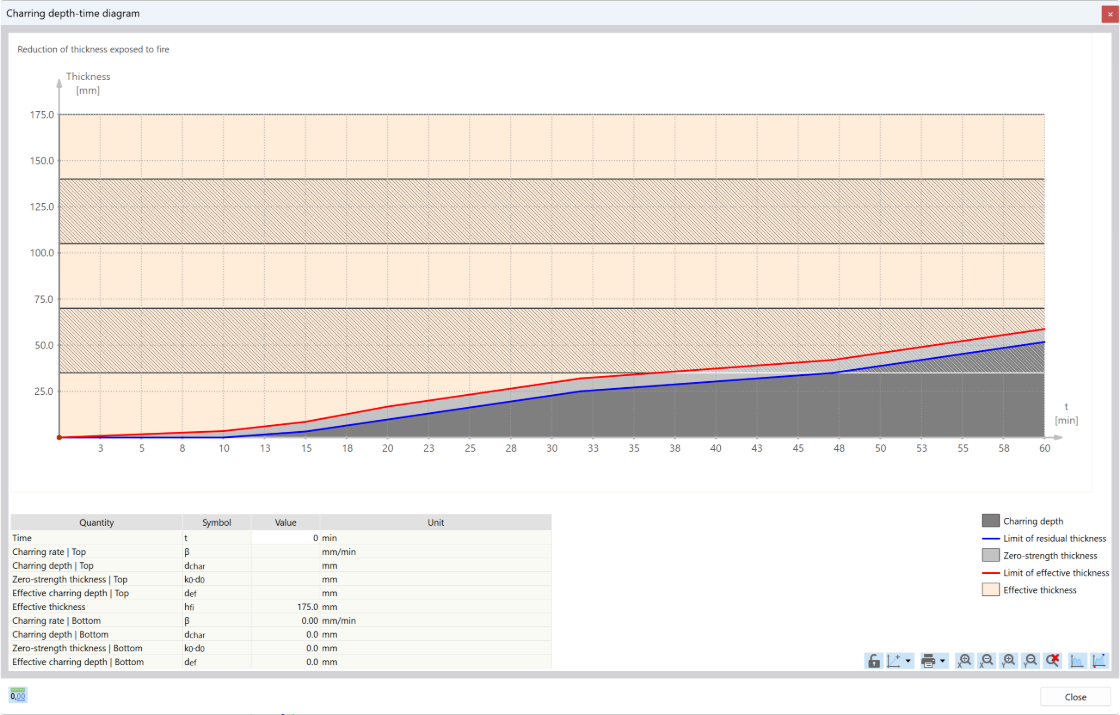

Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.

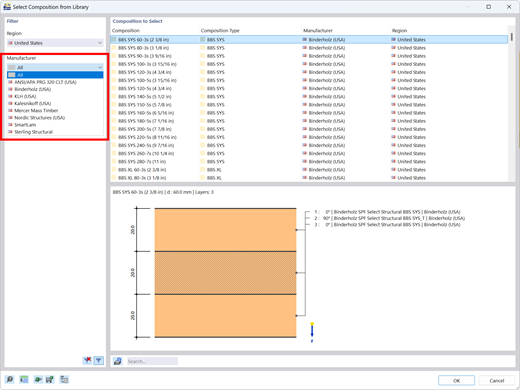

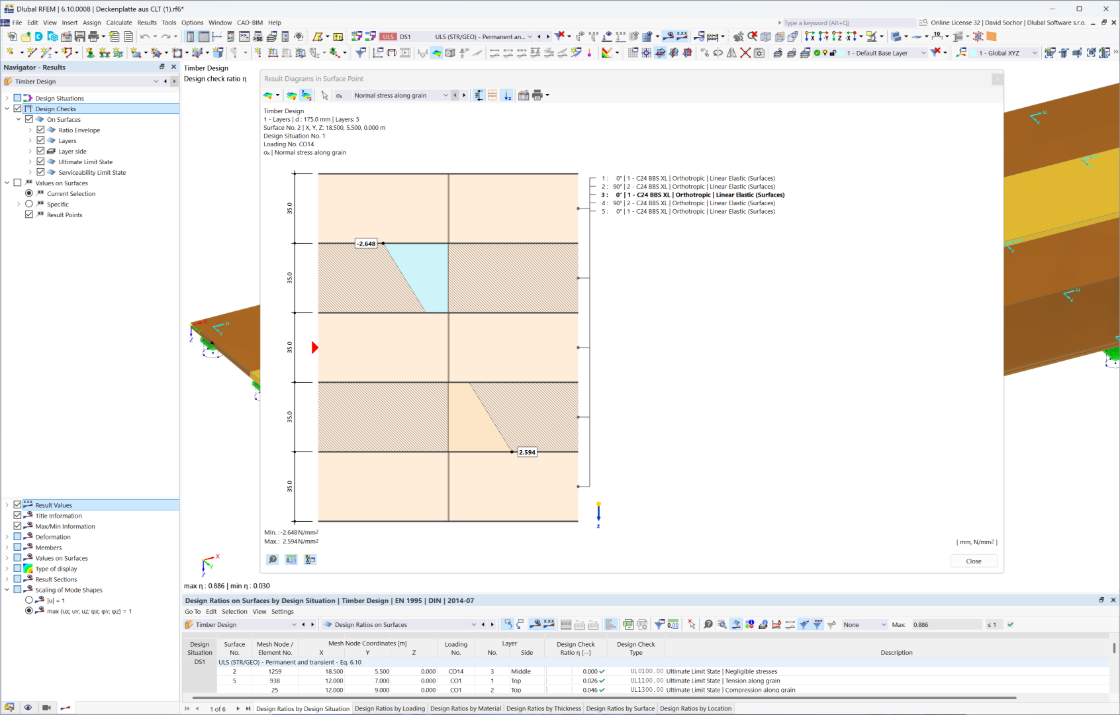

Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
Elemento de painel de madeira

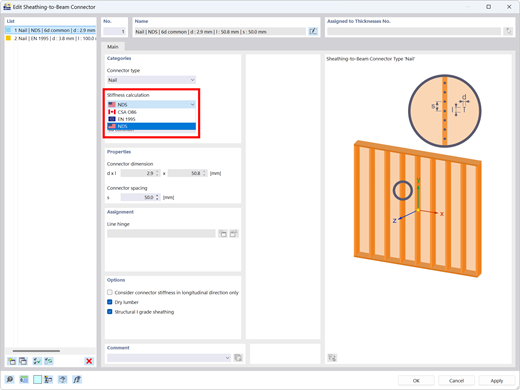

Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação. O tipo de espessura Placa de viga é definido utilizando o módulo Superfícies multicamadas.
Um "painel de viga" oferece as seguintes vantagens:
- Possibilidade de revestimento de um e dos dois lados
- Cálculo automático de um acoplamento semi-rígido
- Revestimento em painéis de madeira
- Revestimento grampeado
- Revestimento definido pelo utilizador
- Representação como um objeto 3D geométrico completo (pórtico, travessa, pilar, chapa, grampos), incluindo excentricidade
- Consideração de aberturas através de células de superfície
- Dimensionamento dos elementos estruturais utilizando o módulo Dimensionamento de madeira
- Independentemente do material (por exemplo, paredes de gesso com perfis formados a frio e placas de fibra de gesso como revestimento)
