Características

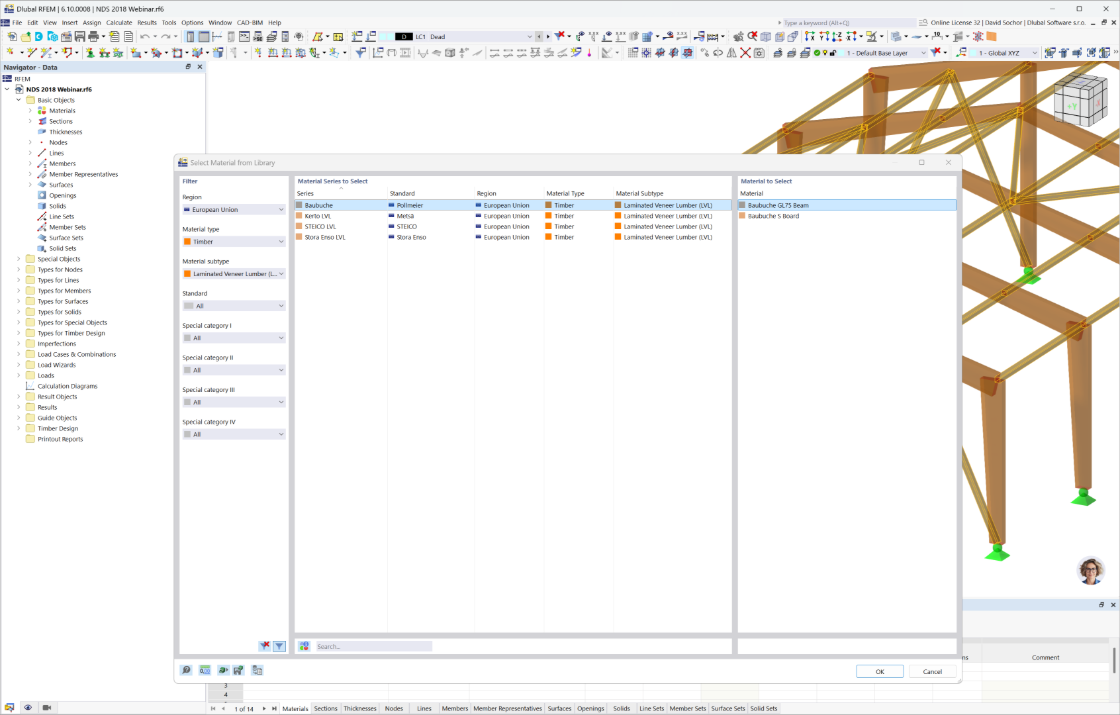

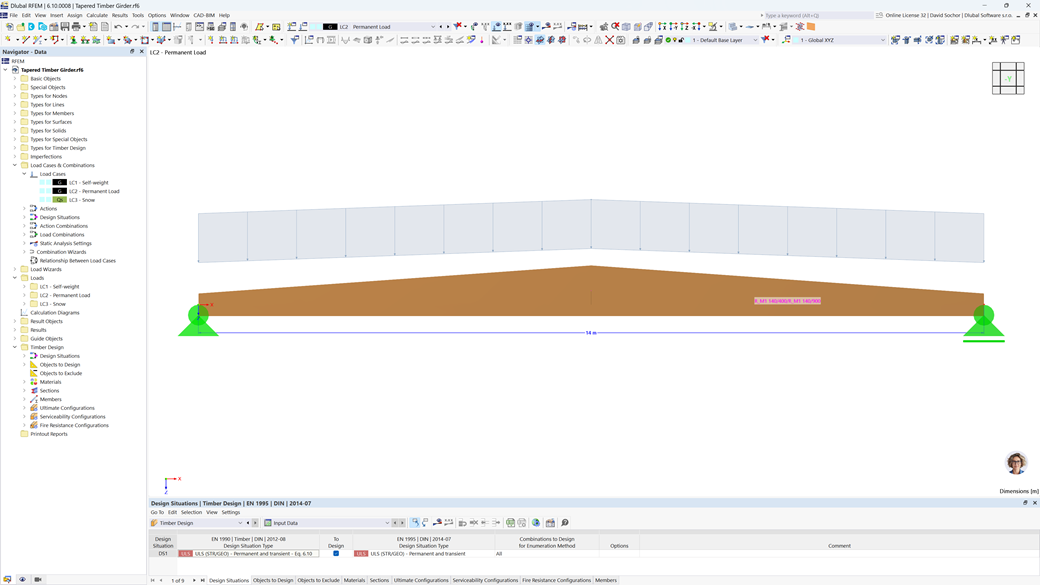

Cálculo de madera | Diseño de barras de sección variable y curvas
Sus opciones en el diseño de madera son diversas. Puede considerar ángulos de corte a la fibra, tensiones de tracción transversales y radios de curvatura dependientes del volumen para barras de sección variable y curvas. Para diseñar el área del corte de la fibra, la resistencia se ajusta en consecuencia en el caso de tracción de flexión o presión de flexión. Para permitirle realizar también un análisis de estabilidad con el método de la barra equivalente, la altura para determinar las longitudes de pandeo eficaz y lateral se establece a una distancia de 0,65 × h con respecto al punto de cálculo real.

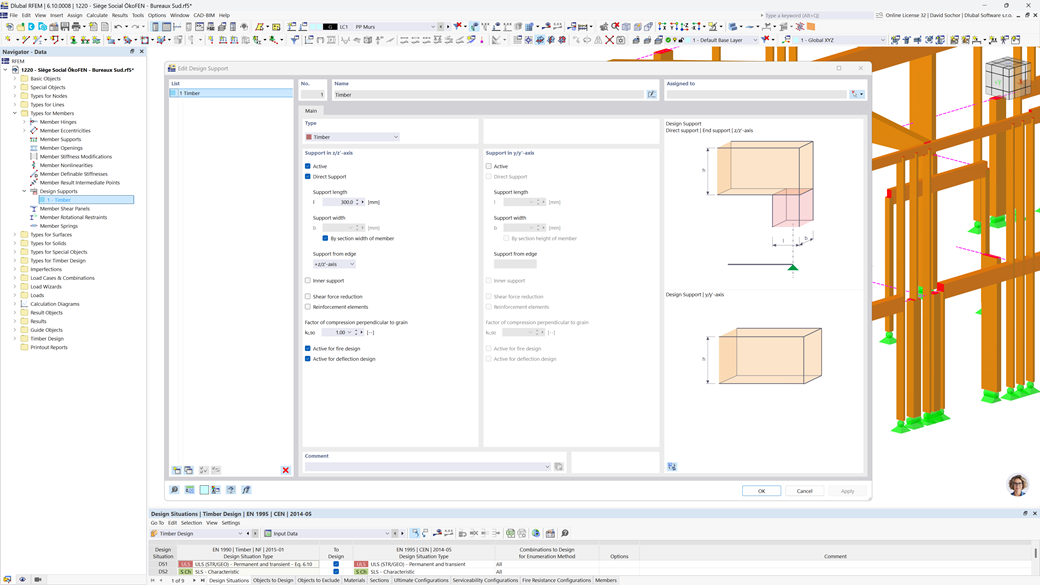

Cálculo de madera | Diseño de la presión de apoyo para apoyos internos y externos
Aquí tiene una elección libre. Puede realizar la comprobación de la presión del apoyo en cualquier punto para una carga en las direcciones y, z de una sección. Tiene libertad para diferenciar entre apoyos internos y externos. El usuario puede definir un factor kc,90 para la presión perpendicular a la fibra (por ejemplo, 1,75 para madera laminada encolada). Si se permite, la longitud del apoyo se aumenta automáticamente según las especificaciones de la norma. Esto le permite lograr un diseño más eficiente con el mínimo esfuerzo.
Cálculo de madera | Consideración de diferentes longitudes eficaces en el cálculo de la resistencia al fuego
A menudo, no hay un cálculo de resistencia al fuego para los apoyos laterales de una estructura. ¿Le gustaría manejar esto de manera diferente en su proyecto? Para considerar esto en el cálculo, puede definir otras longitudes de barra equivalentes para la situación de incendio.
Cálculo de madera | Consideración de la posición de los arriostramientos laterales-torsionales
¿Qué pasa cuando hay viento de sotavento? El arriostramiento lateral-torsional superior no se aplica para reducir las longitudes eficaces y las longitudes de pandeo lateral.
Cálculo de madera | Documentación detallada de las verificaciones de diseño realizadas
Dlubal Software simplemente hace que todo sea un poco más fácil. Las comprobaciones de diseño realizadas de la norma de cálculo se muestran de forma clara. Se determina un criterio de cálculo para cada comprobación de diseño. Además, el programa entrega los detalles del diseño que se muestran de forma estructurada, incluidos los valores iniciales, los resultados intermedios y los resultados finales. Una ventana de información en los detalles de cálculo le muestra el proceso de cálculo con las fórmulas aplicadas, las fuentes de la norma y los resultados con gran detalle.
Cálculo de madera | Filtro de resultados por estado límite
¿Todavía está buscando el diseño? Las comprobaciones de diseño están disponibles en forma de tabla en el complemento Cálculo de madera. Además, el programa también puede mostrarle la distribución de las razones de tensiones gráficamente. Las amplias opciones de filtro están disponibles para usted en la tabla, así como en la salida gráfica, y puede usarlas para mostrar las comprobaciones de diseño deseadas por estado límite o tipo de cálculo.

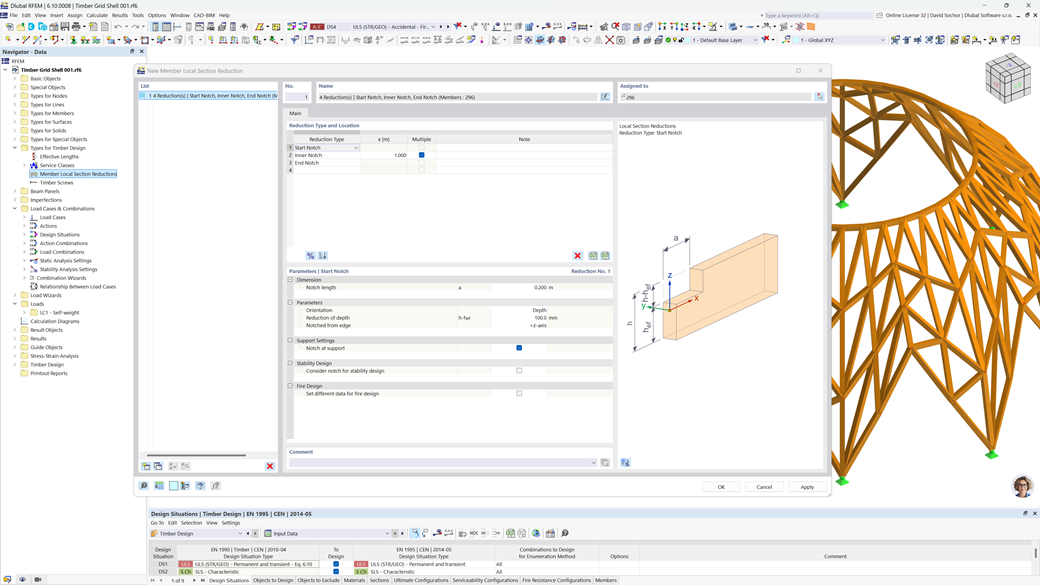

Cálculo de madera | Consideración de una entalladura
Utilice las reducciones de la sección de la barra para considerar las entalladuras iniciales, internas o finales de una viga. Por lo tanto, la reducción de la viga se tiene en cuenta en el cálculo de la capacidad de carga. Sin embargo, esto no se aplica a la rigidez.
Cálculo de madera | Representación gráfica de la deformada del modo para el análisis de pandeo lateral
¿Utilizó el solucionador de valores propios del complemento para determinar el factor de carga crítica dentro del análisis de estabilidad? Si es así, puede mostrar la forma del modo determinante del objeto que se va a calcular como resultado. El solucionador de valores propios está disponible aquí para el análisis de pandeo lateral, dependiendo de la norma de cálculo utilizada.
Cálculo de madera | Diseño de torsión según la norma estadounidense ANSI/AWC NDS
¿Hay torsión? En este caso, puede decidir cómo realizar el cálculo. Tiene las siguientes opciones:
- Permitir más cálculos si la tensión tangencial por torsión no excede el valor límite
- Cálculo según el Manual de construcción de madera, 4.6
- Omitir la torsión
Reducción del esfuerzo cortante
Para los apoyos de cálculo, puede tener en cuenta una reducción del esfuerzo cortante. Esto le permite realizar el cálculo a cortante con el esfuerzo cortante determinante a una distancia de la altura de la viga desde el borde del apoyo.

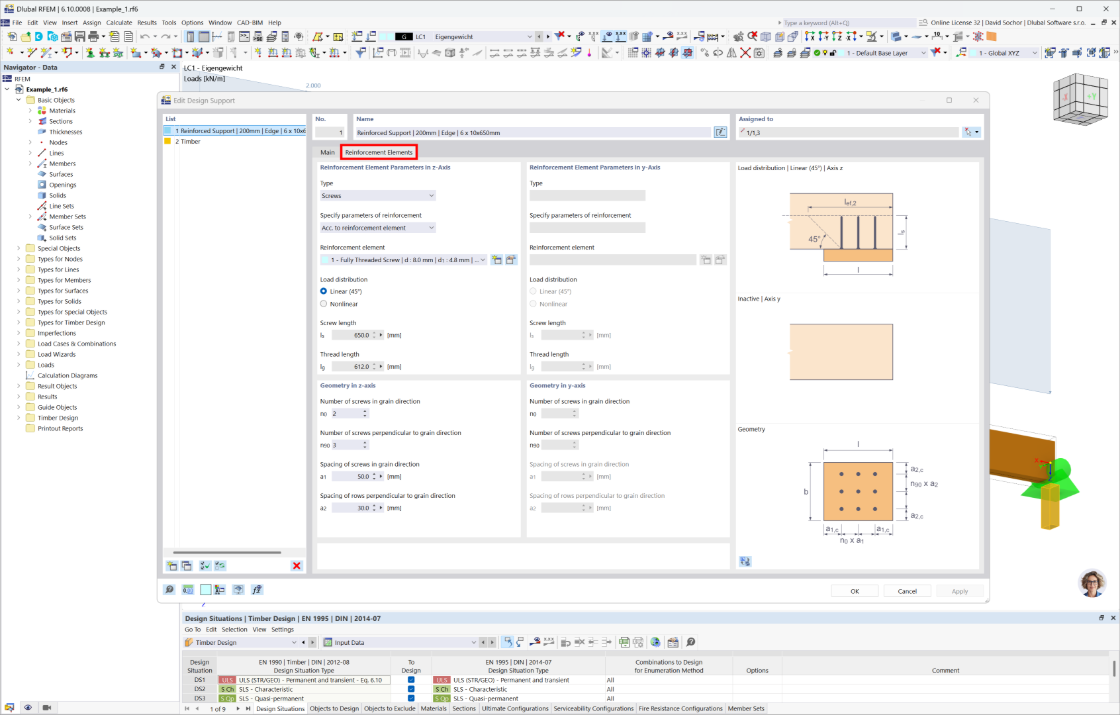

Elementos de refuerzo por compresión transversal para apoyos de cálculo
¿Sabía que ...? En los Apoyos de cálculo, ahora puede definir tirafondos completamente roscados como elementos de refuerzo por compresión transversal para el cálculo "Compresión perpendicular a la fibra". En este caso, los tirafondos se someten a un análisis del apriete hacia adentro y pandeo.
Además, la resistencia de cálculo al cortante se comprueba en el plano de la punta del tirafondo. El ángulo de dispersión se puede considerar lineal por debajo de 45° o no lineal (según Bejtka, I. (2005). Verstärkung von Bauteilen aus holz mit vollgewindeschrauben. KIT Scientific Publishing.).

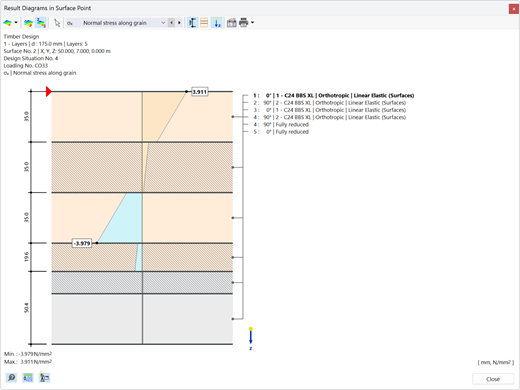

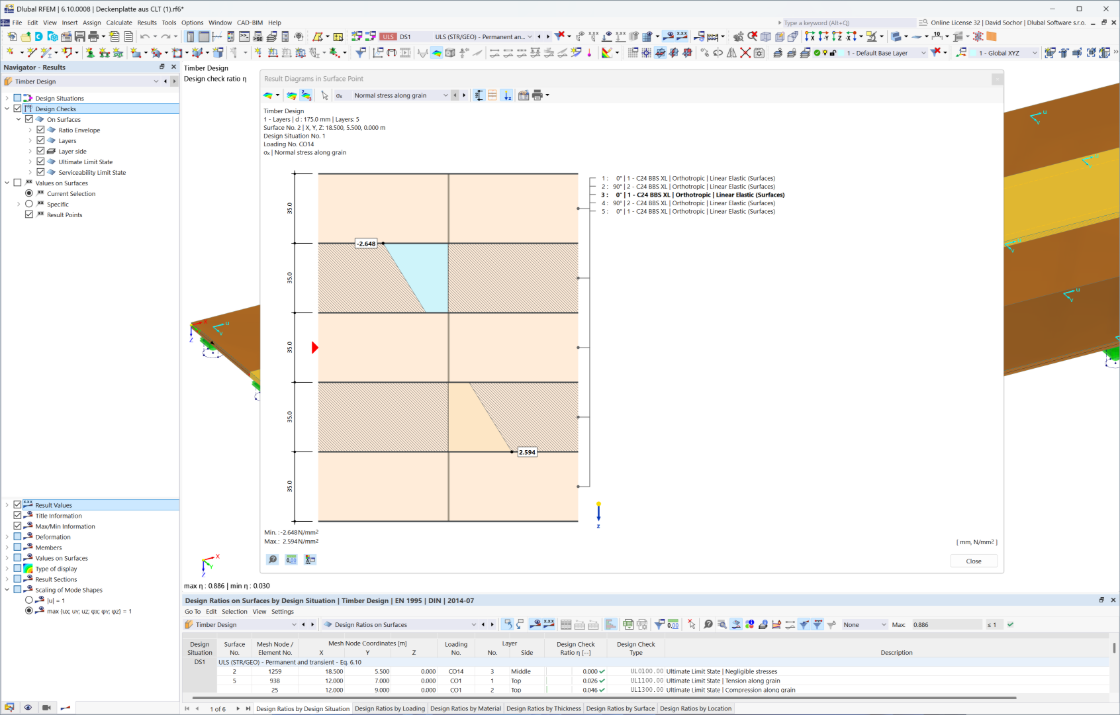

Cálculo de la resistencia al fuego de superficies para EN 1995, SIA 265, NDS y CSA O86
Tiene la opción de realizar el cálculo frente al fuego de superficies utilizando el método de la sección reducida. La reducción se aplica sobre el espesor de la superficie. Es posible realizar las comprobaciones de diseño para todos los materiales de madera permitidos para el cálculo.

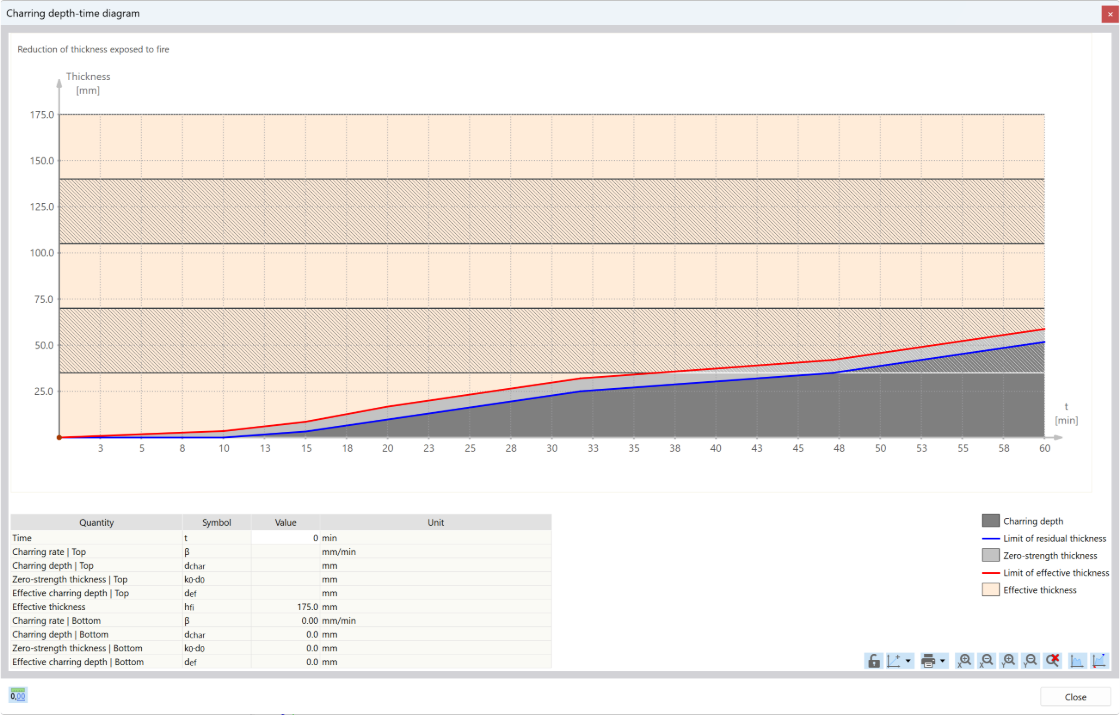

Para la madera contralaminada, dependiendo del tipo de adhesivo, puede seleccionar si es posible que las partes individuales de la capa carbonizada se caigan y si puede esperar un aumento de la carbonización en ciertas áreas de la capa.

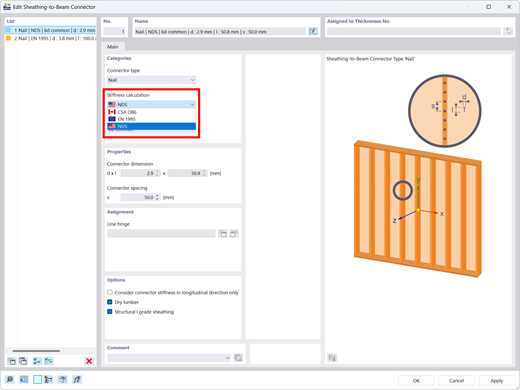

Elemento de panel de madera
Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión. El tipo de espesor de la Placa de la viga se define utilizando el complemento Superficies multicapa.
Un "panel de vigas" le proporciona las siguientes ventajas:
- Es posible el revestimiento en una cara y en ambas caras
- Cálculo automático de un acoplamiento semirrígido
- Revestimiento de madera
- Revestimiento grapado
- Revestimiento definido por el usuario
- Representación como un objeto geométrico completo en 3D (pórtico, traviesa, pilar, chapa, grapas), incluyendo la excentricidad
- Consideración de huecos mediante celdas de superficie
- Cálculo de los elementos estructurales utilizando el complemento Cálculo de madera
- Independiente del material (por ejemplo, paneles de yeso con secciones conformadas en frío y paneles de fibra de yeso como revestimiento)
