附加模块 RSTAB 8 RSBUCK

附加模块 RSTAB 8 RSBUCK

RSTAB 中的 RSBUCK 对框架结构的稳定性进行分析是基于特征值分析。 可以分析杆件梁、杆件结构的变形、弯矩和变形。 Durch diese Analyse können Sie kritische Punkte der Konstruktion identifizieren, die zu unerwünschten Verformungen oder sogar zum Versagen des gesamten Systems führen könnten.

Banner | RSTAB 8 其他附加模块
Maske 1.1 Basisangaben

RSBUCK | 产品特性

  • 由 RSTAB 自动导入结构模型和边界条件
  • 选择考虑拉力的有利影响
  • 由 RSTAB 荷载工况导入轴力或者由用户直接输入杆件的轴力
  • 输出绕强轴和弱轴的有效长度 L 以及相应的有效长度系数 β
  • 列出各个杆件的标准屈曲图形
  • 输出整体系统各个屈曲形状的临界荷载系数
  • 渲染模型中以图形方式和动画方式显示屈曲形状
  • 提示计算模型中不受压力的杆件
  • 可以选择导出屈曲长度到其他的 RSTAB 附加计算模块中，用于按照规范规定的等效杆件计算方法验算
  • 导出屈曲形状的几何尺寸到缺陷生成模块 RSIMP 中，用于生成在RSTAB中的缺陷
  • 数据直接导出到 MS Excel

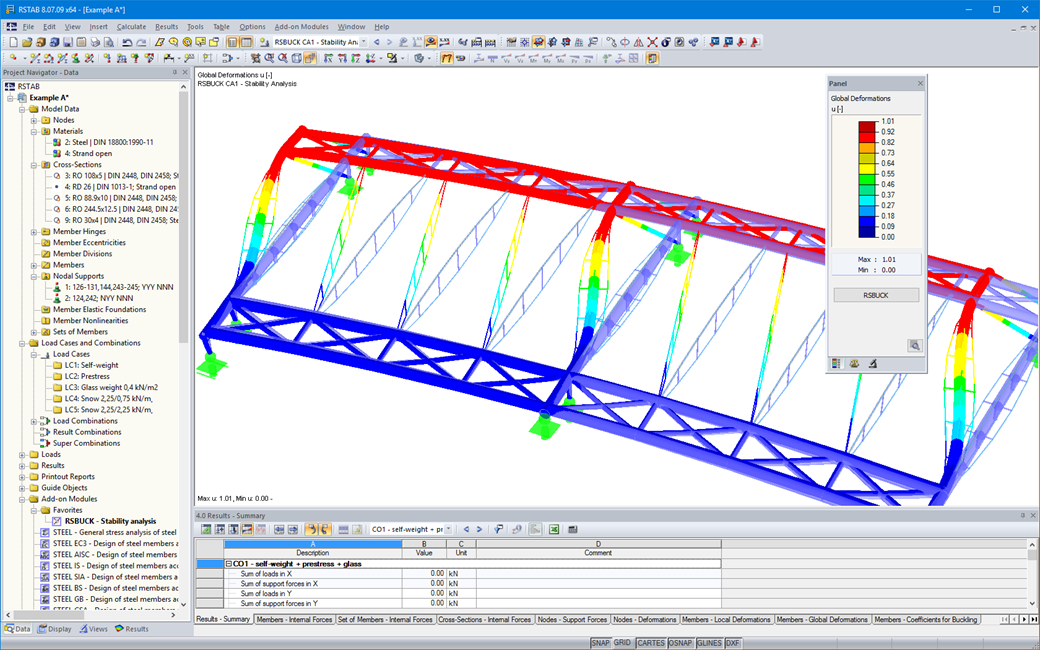

Grafische Darstellung der Knickfigur

RSBUCK | 输入

RSBUCK 的特点是操作简单、数据排列清晰和用户友好。 只需点击几下鼠标，就可以定义要计算的屈曲形状的数量以及要考虑的荷载工况。

RSTAB 会自动导入所选荷载工况下的结构数据和边界条件。 用户也可以对导入的轴力进行编辑或手动输入新的值。 也可以创建更多的 RSBUCK 工况，以便进行不同边界条件的多种分析。

在 RSBUCK 中为了得到更好的结果显示， 如果在启动 RSBUCK 模块时没有 RSTAB 中的内力，那么程序会在确定屈曲值之前自动计算所需的内力。

Berechnung der Knickfiguren

RSBUCK | 计算

RSBUCK 给出结构最不利的屈曲形状。 从计算方法的角度来看，通常不可能排除较小的特征值而同时尝试确定较大的特征值。 使用 RSBUCK 最多可以确定结构体系的 10 000 个最小特征值。

RSBUCK 中默认使用各个杆件上的内力平均值来计算临界荷载系数。 该模块还可以选择计算杆件的最不利轴力。 确定屈曲模态是通过对整个结构进行特征值分析来进行的。 该计算方法使用迭代方程求解器。

用户只需指定以下两个值：

  • 最大迭代数
  • 极限值

因为精确解是尽可能多的近似值，但从未达到精确解，RSBUCK 在指定的迭代步数后终止计算过程。 在收敛问题的情况下，拐弯极限决定了近似解可以被视为精确结果的时刻。 发散问题无解。

Maske 2.1 Knicklängen und -lasten

RSBUCK | 结果输出

屈曲分析的结果可以通过表格和图形一目了然地显示。 RSBUCK 完全集成在 RSTAB 中，因此可以在打印报告中对结果进行详细调整。

此外，所有结果表都可以轻松导出到 MS Excel 或 CSV 文件中。 这里传输菜单调整了所有的必须的导出说明。
