- 由 RSTAB 自动导入结构模型和边界条件
- 选择考虑拉力的有利影响
- 由 RSTAB 荷载工况导入轴力或者由用户直接输入杆件的轴力
- 输出绕强轴和弱轴的有效长度 L 以及相应的有效长度系数 β
- 列出各个杆件的标准屈曲图形
- 输出整体系统各个屈曲形状的临界荷载系数
- 渲染模型中以图形方式和动画方式显示屈曲形状
- 提示计算模型中不受压力的杆件
- 可以选择导出屈曲长度到其他的 RSTAB 附加计算模块中,用于按照规范规定的等效杆件计算方法验算
- 导出屈曲形状的几何尺寸到缺陷生成模块 RSIMP 中,用于生成在RSTAB中的缺陷
- 数据直接导出到 MS Excel
您有什么问题想问的吗?
Bei der statischen Analyse stabilitätsgefährdeter Bauteile mit den Modulen RF-STABIL (für RFEM) beziehungsweise RSKNICK (für RSTAB) kann eine Aktivierung der internen Teilung von Stäben erforderlich werden.
Wird ein Stab zur Verhinderung des Knickens aufgrund einer Drucknormalkraft seitlich gestützt, so ist sicherzustellen, dass die seitliche Abstützung auch tatsächlich in der Lage ist, das Knicken zu verhindern. Demzufolge geht es in diesem Beitrag darum, mithilfe des Winter-Modells die ideale Federsteifigkeit einer seitlichen Stützung zu ermitteln.
Dieser Fachbeitrag untersucht die Auswirkungen der Anschlusssteifigkeit auf die Schnittgrößenermittlung sowie die Bemessung der Anschlüsse am Beispiel eines zweistöckigen, zweischiffigen Stahlrahmens.
Mit den RFEM- und RSTAB-Zusatzmodulen RF-STABIL beziehungsweise RSKNICK ist es möglich, Eigenwertanalysen für Stabtragwerke durchführen, um die Knicklängenbeiwerte zu bestimmen. Die Knicklängenbeiwerte können im Anschluss zur Stabilitätsbemessung verwendet werden.
- 由 RSTAB 自动导入结构模型和边界条件
- 选择考虑拉力的有利影响
- 由 RSTAB 荷载工况导入轴力或者由用户直接输入杆件的轴力
- 输出绕强轴和弱轴的有效长度 L 以及相应的有效长度系数 β
- 列出各个杆件的标准屈曲图形
- 输出整体系统各个屈曲形状的临界荷载系数
- 渲染模型中以图形方式和动画方式显示屈曲形状
- 提示计算模型中不受压力的杆件
- 可以选择导出屈曲长度到其他的 RSTAB 附加计算模块中,用于按照规范规定的等效杆件计算方法验算
- 导出屈曲形状的几何尺寸到缺陷生成模块 RSIMP 中,用于生成在RSTAB中的缺陷
- 数据直接导出到 MS Excel
RSBUCK 给出结构最不利的屈曲形状。 从计算方法的角度来看,通常不可能排除较小的特征值而同时尝试确定较大的特征值。 使用 RSBUCK 最多可以确定结构体系的 10 000 个最小特征值。
RSBUCK 中默认使用各个杆件上的内力平均值来计算临界荷载系数。 该模块还可以选择计算杆件的最不利轴力。 确定屈曲模态是通过对整个结构进行特征值分析来进行的。 该计算方法使用迭代方程求解器。

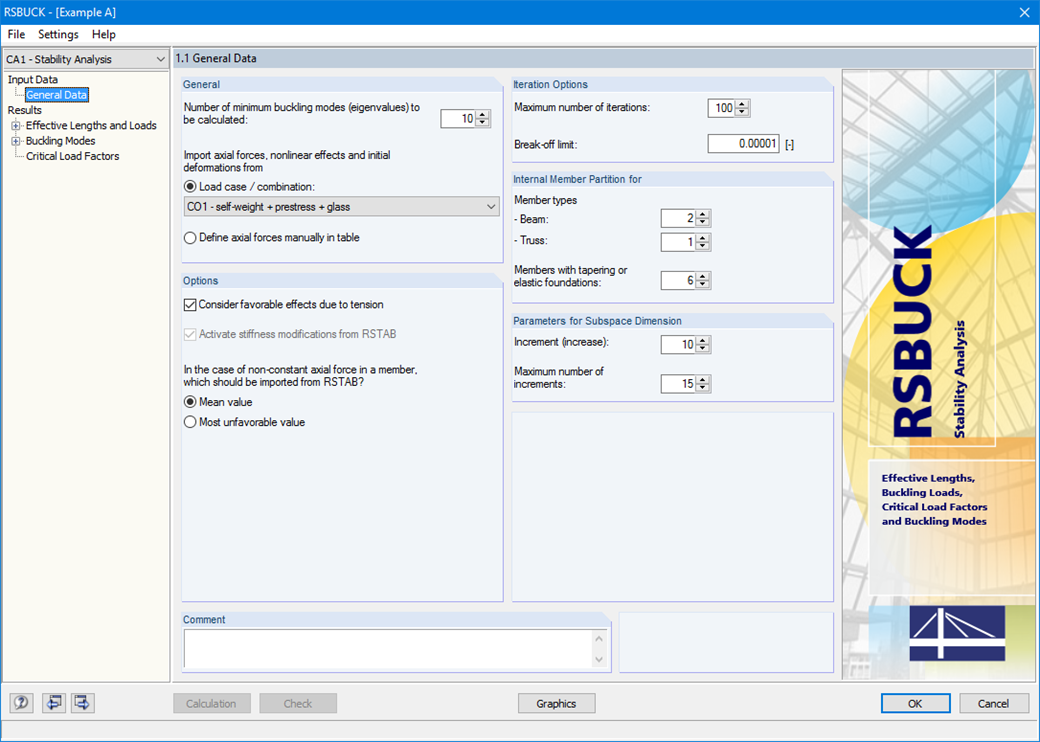

用户只需指定以下两个值:
- 最大迭代数
- 极限值
因为精确解是尽可能多的近似值,但从未达到精确解,RSBUCK 在指定的迭代步数后终止计算过程。 在收敛问题的情况下,拐弯极限决定了近似解可以被视为精确结果的时刻。 发散问题无解。
RSBUCK 的特点是操作简单、数据排列清晰和用户友好。 只需点击几下鼠标,就可以定义要计算的屈曲形状的数量以及要考虑的荷载工况。
RSTAB 会自动导入所选荷载工况下的结构数据和边界条件。 用户也可以对导入的轴力进行编辑或手动输入新的值。 也可以创建更多的 RSBUCK 工况,以便进行不同边界条件的多种分析。
在 RSBUCK 中为了得到更好的结果显示, 如果在启动 RSBUCK 模块时没有 RSTAB 中的内力,那么程序会在确定屈曲值之前自动计算所需的内力。
屈曲分析的结果可以通过表格和图形一目了然地显示。 RSBUCK 完全集成在 RSTAB 中,因此可以在打印报告中对结果进行详细调整。
此外,所有结果表都可以轻松导出到 MS Excel 或 CSV 文件中。 这里传输菜单调整了所有的必须的导出说明。
