Module additionnel RSBUCK pour RSTAB 8

• Import automatique des données de structure et des conditions limites de RSTAB
• Prise en compte facultative des effets de l'effort de traction
• Importation des efforts normaux des cas de charge de RSTAB ou des paramètres de barre définis par l'utilisateur

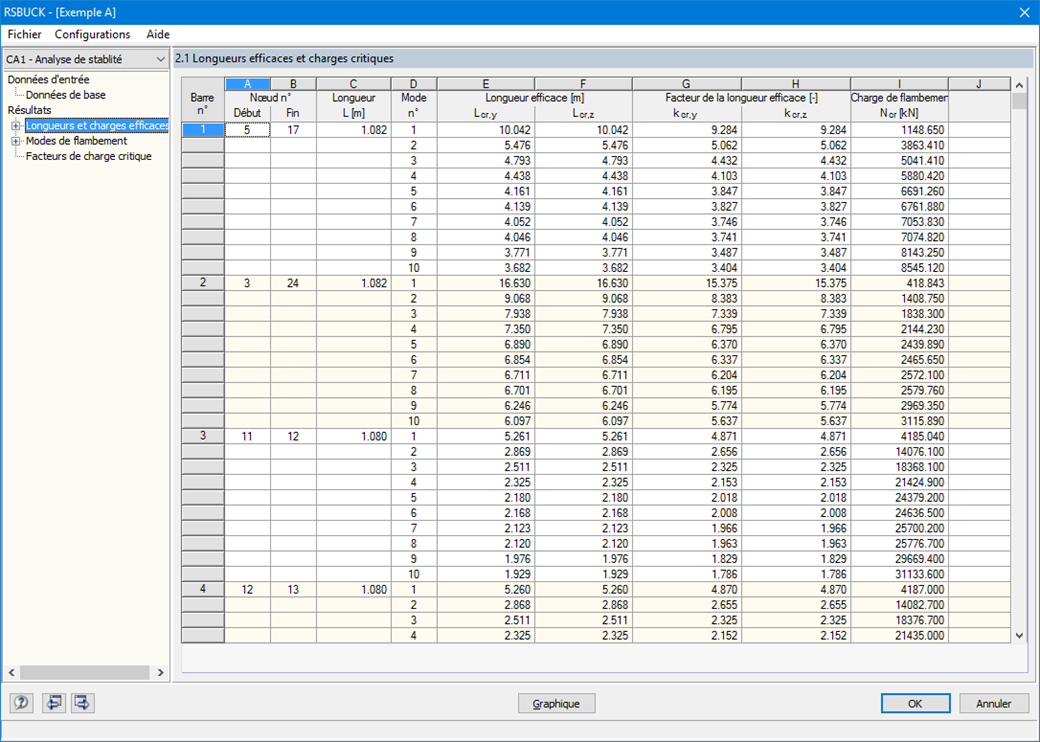

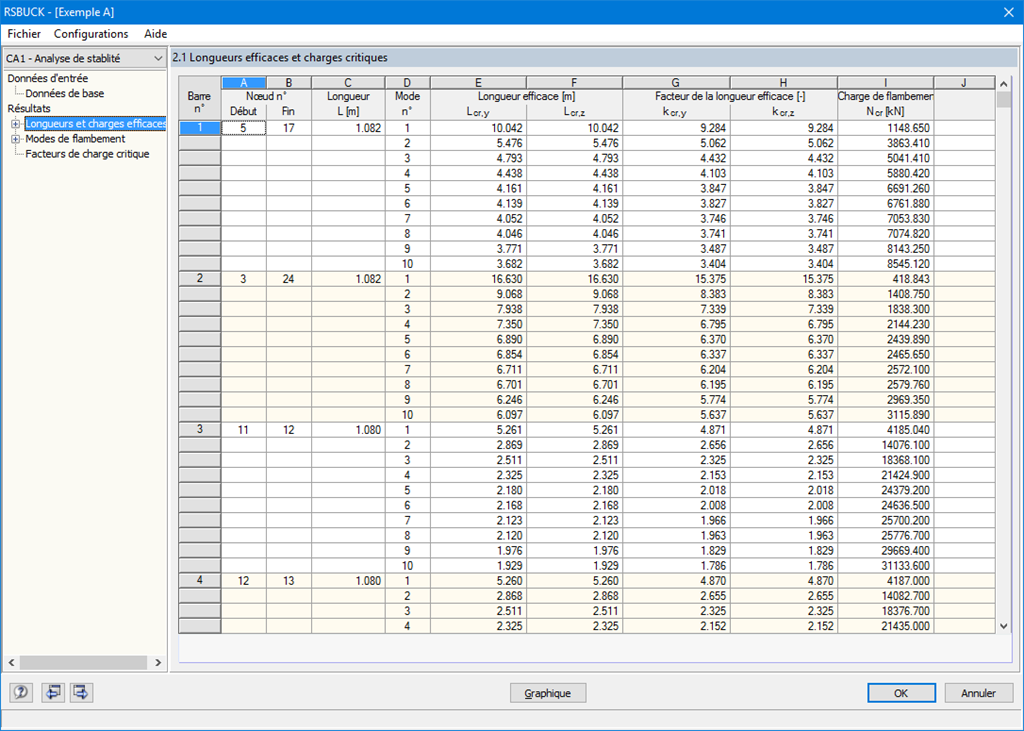

• Sortie des longueurs efficaces L autour des axes faible et fort avec les coefficients de longueur efficace β correspondants
• Affichage des formes de flambement normalisées
• Affichage du facteur de flambement critique pour toute la structure dans un cas de flambement correspondant

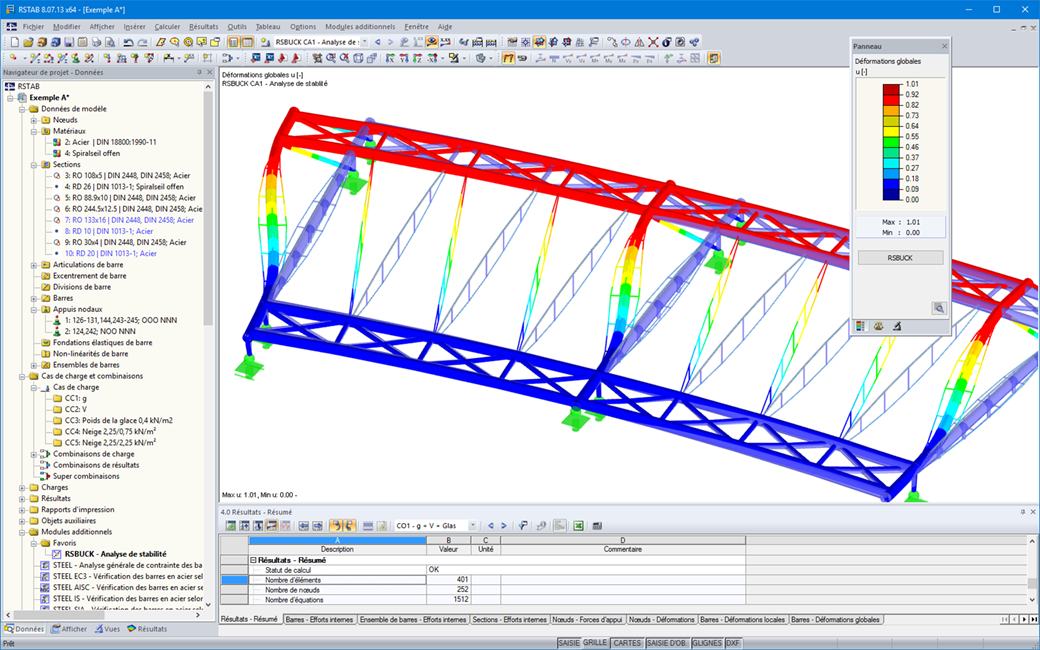

• Affichage graphique et animé des formes de flambement sur le modèle rendu
• Identification des barres sans efforts de compression
• Transfert facultatif des longueurs de flambement dans les autres modules additionnels de RSTAB pour les vérifications des barres équivalentes selon les normes
• Export facultatif de la géométrie des formes de flambement dans le module additionnel RSIMP pour la création des imperfections de RSTAB
• Export direct des données dans MS Excel

RSBUCK détermine les modes de flambement les plus défavorables d'une structure. En termes de méthode de calcul, il n'est généralement pas possible d'exclure les valeurs propres inférieures de l'analyse et, en même temps, de essayer de déterminer des valeurs propres plus élevées. Avec RSBUCK, vous pouvez déterminer les 10 000 valeurs propres les plus basses d'un système.

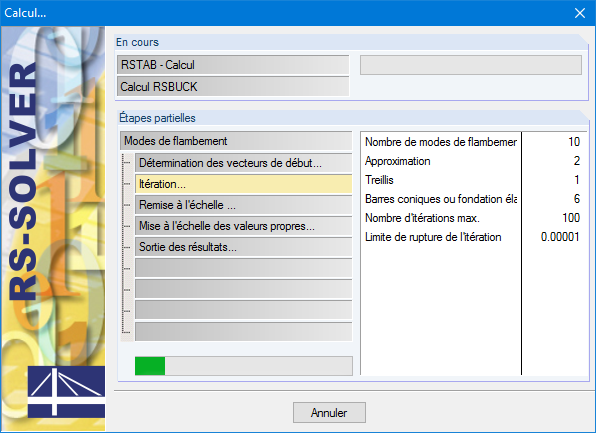

Par défaut, RSBUCK utilise la valeur moyenne des efforts normaux des différentes barres pour calculer les valeurs propres/facteurs de charge critique. Le module peut également traiter l'effort normal le plus défavorable d'une barre. Les modes de flambement sont déterminés par une analyse des valeurs propres pour l'ensemble de la structure. Pour cela, un solveur d'équation itératif est utilisé.

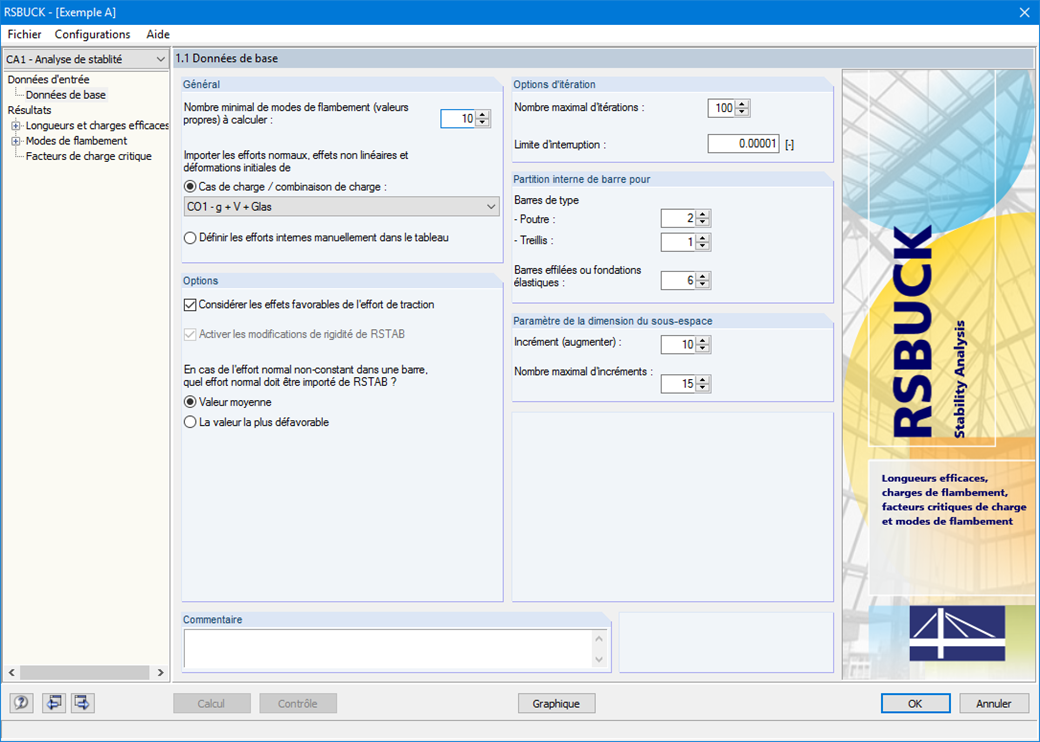

Il suffit de préciser les deux valeurs suivantes :

• nombre maximal d'itérations
• limite de rupture

Étant donné qu'une solution exacte est approximée aussi proche que souhaité, mais n'a jamais été atteinte, RSBUCK arrête le processus de calcul après le nombre spécifié d'itérations. Dans le cas d'un problème de convergence, la limite de rupture détermine le moment où une solution approximative peut être considérée comme un résultat exact. Les problèmes de divergence n'ont pas de solution.
