Přídavný modul RSBUCK pro RSTAB 8

• Automatické převzetí údajů o konstrukci a okrajových podmínek z programu RSTAB
• Volitelné zohlednění příznivého působení tahových sil
• Převzetí normálových sil ze zatěžovacích stavů programu RSTAB nebo uživatelem definovaných podmínek pro prut

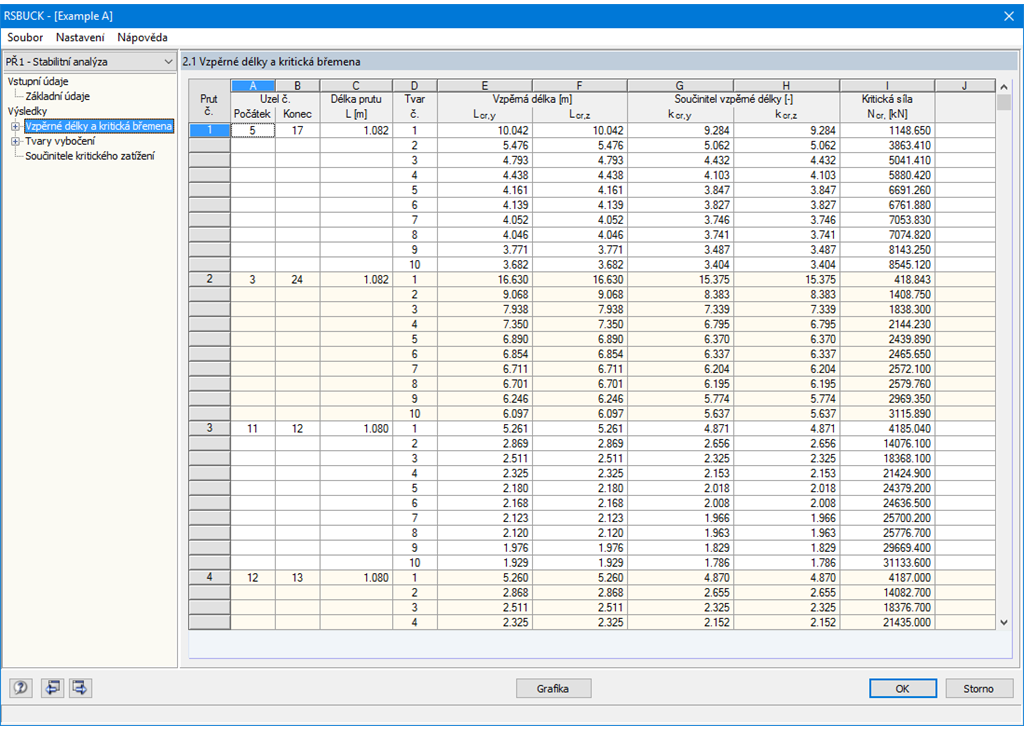

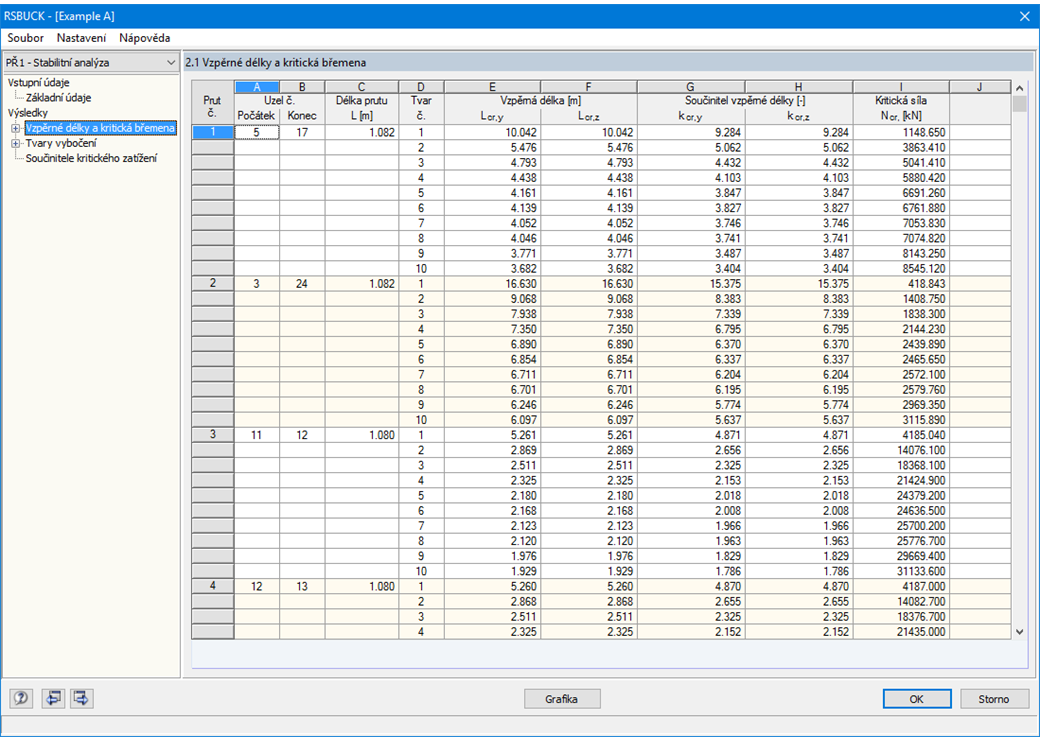

• Zobrazení vzpěrných délek L okolo osy nejmenší a silné osy po prutech s příslušnými součiniteli vzpěrné délky β
• Normované tvary vybočení seřazené po prutech
• Zobrazení součinitele kritického zatížení pro celou konstrukci vzhledem k danému vzpěrnostnímu případu

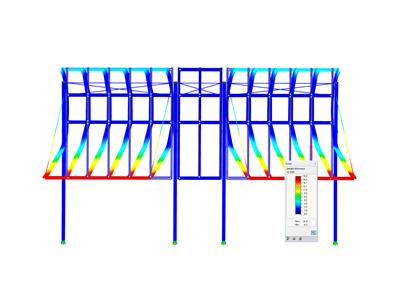

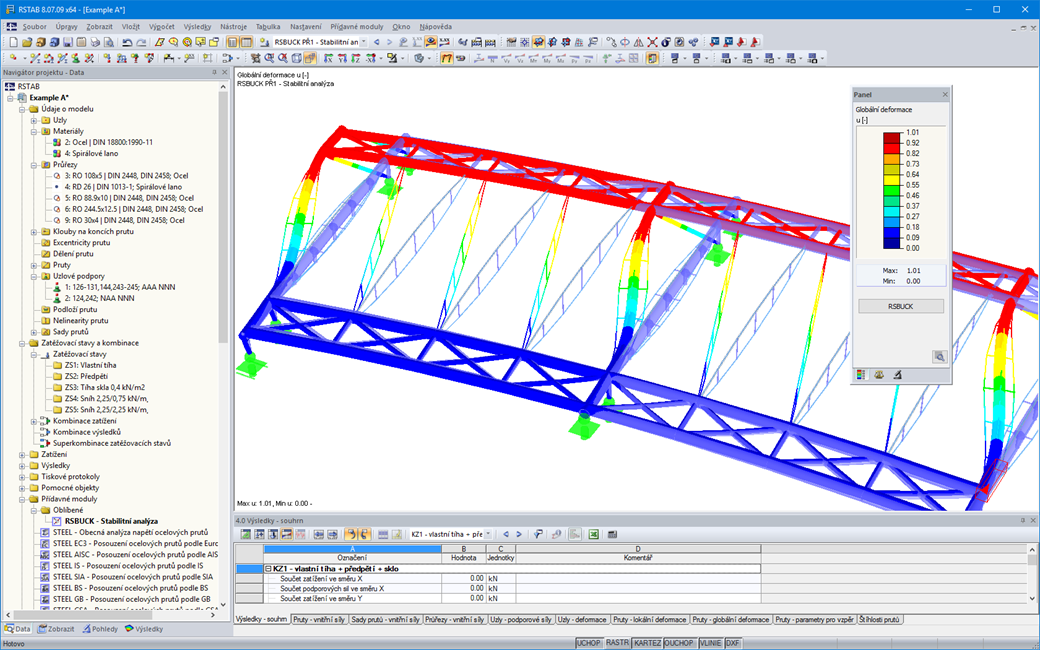

• Grafické a animované znázornění tvarů vybočení na renderovaném modelu
• Identifikace prutů bez tlakových sil
• Možnost převedení vzpěrných délek do dalších přídavných modulů programu RSTAB pro odpovídající posouzení prutů v souladu s normami
• Možnost exportu geometrie tvaru vybočení do přídavného modulu RSIMP pro vytvoření imperfekcí
• Přímý export dat do MS Excel

RSBUCK stanoví nejméně příznivé tvary vybočení konstrukce. Obecně není možné z hlediska metody výpočtu vyloučit nižší vlastní čísla z analýzy a současně se pokoušet stanovit vyšší vlastní čísla. RSBUCK může stanovit maximálně 10 000 nejnižších vlastních čísel konstrukce.

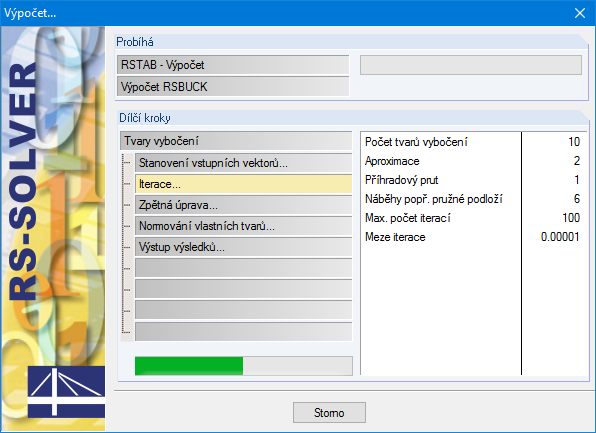

RSBUCK standardně používá k výpočtu vlastních čísel/součinitelů kritického zatížení průměrné hodnoty normálových sil v jednotlivých prutech. Modul může případně pracovat s nejnepříznivější normálovou silou v prutu. Stanovení tvarů vybočení celé konstrukce probíhá podle analýzy vlastních čísel. K tomu se používá iterační řešič rovnic.

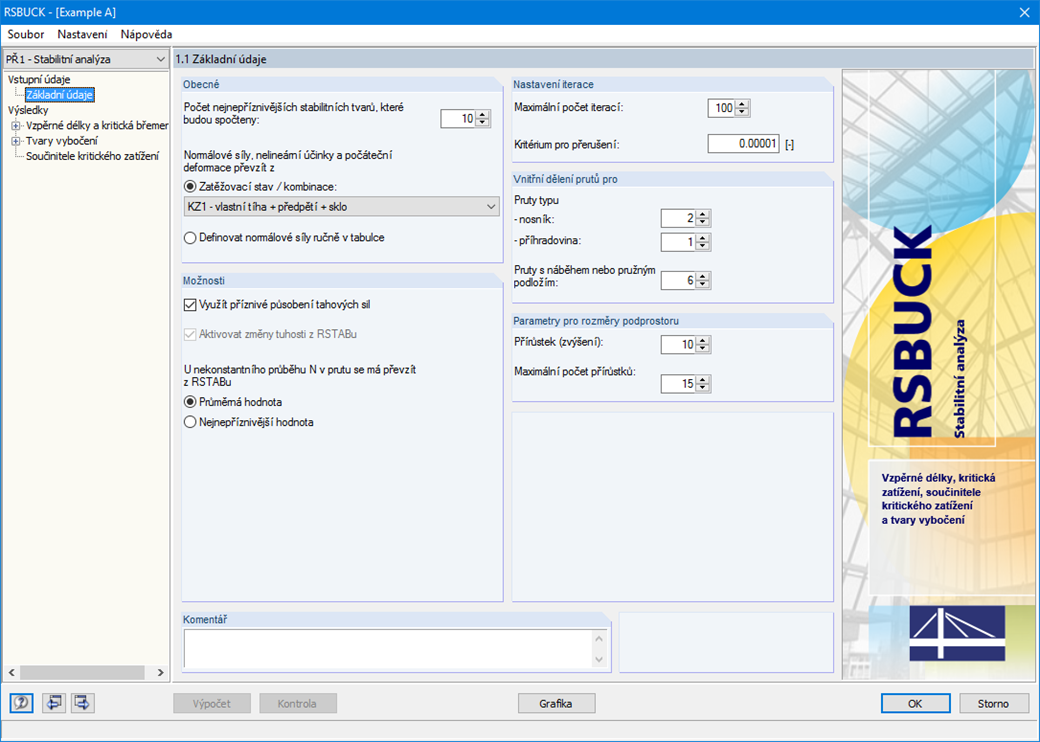

Je třeba zadat pouze následující dvě hodnoty:

• Maximální počet iterací
• mez přerušení

Vzhledem k tomu, že se přesné řešení libovolně aproximuje, ale nikdy se ho nedosáhne, ukončí RSBUCK po zadaném počtu iteračních kroků proces výpočtu. V případě problému konvergence určuje mezní hodnota přerušení moment, kdy lze přibližné řešení považovat za přesný výsledek. Pro divergence žádné řešení neexistuje.
