Módulo adicional RSBUCK para o RSTAB 8

• Importação automática de dados estruturais e condições de fronteira do RSTAB
• Consideração opcional de efeitos de esforço de tração
• Importação de esforços axiais de casos de carga do RSTAB ou especificações de barras definidas pelo utilizador

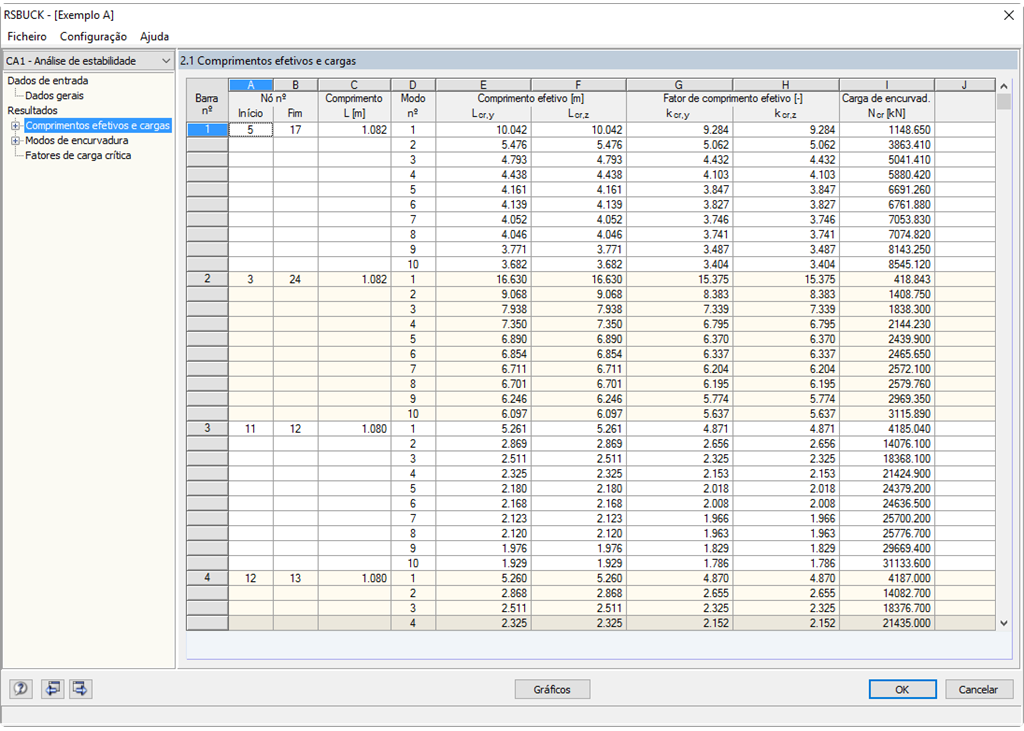

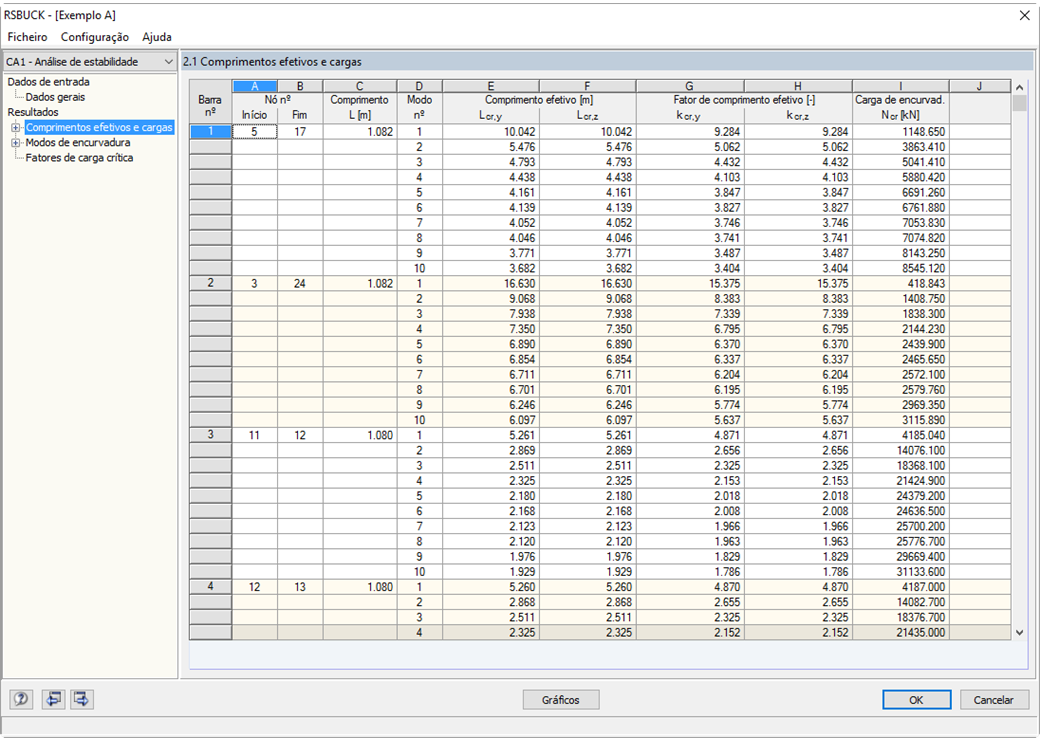

• Saída por barra dos comprimentos efetivo L em torno do eixo fraco e forte com os correspondentes fatores de comprimento efetivo β
• Listagem por barra das curvas de encurvadura padronizadas
• Saída em relação aos casos de encurvadura do fator de carga crítica para a estrutura completa

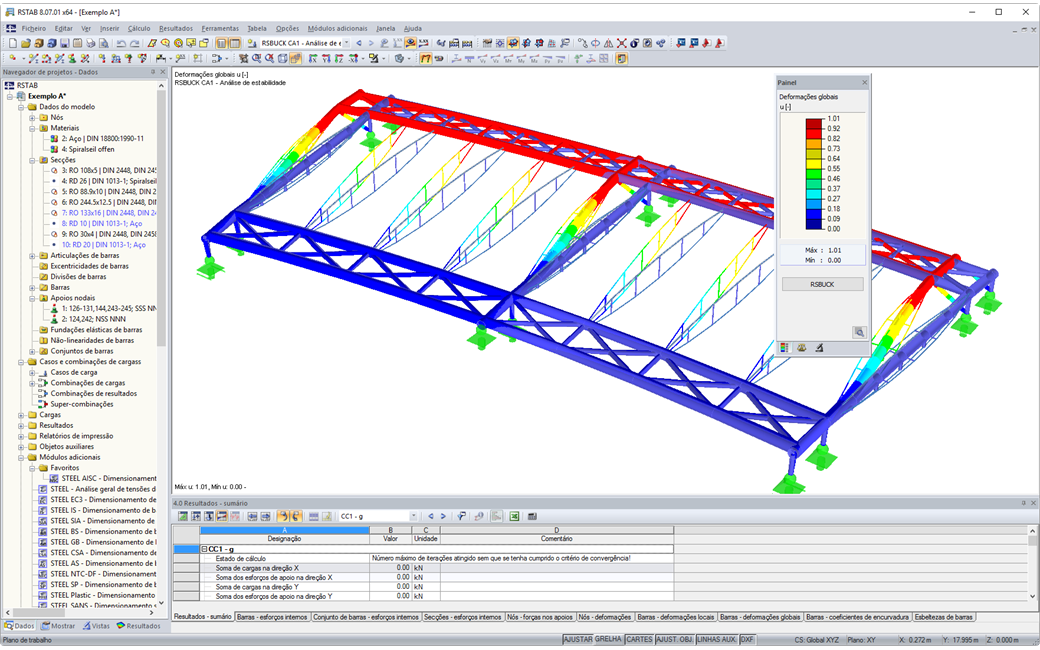

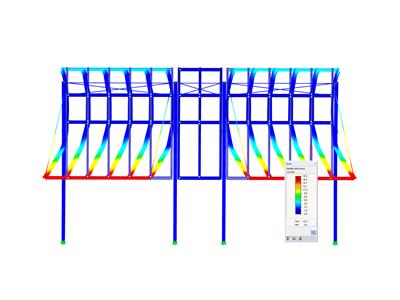

• Visualização gráfica e animada de curvas de encurvadura no modelo composto
• Identificação de barras livres de esforço de compressão
• Opção de transferência dos comprimentos de encurvadura para outros módulos de dimensionamento do RSTAB para verificações de barras equivalentes de acordo com a norma
• Opção de exportação da geometria da curva de encurvadura para o módulo adicional RSIMP para criação de imperfeições do RSTAB
• Exportação direta de dados para o MS Excel

O RSBUCK determina as curvas de encurvadura mais desfavoráveis de uma estrutura. Com a teoria do método de cálculo, geralmente, não é possível excluir valores próprios baixos da análise e, ao mesmo tempo, determinar valores próprios mais altos. Com o RSBUCK, podem ser determinados no máximo 10 000 dos valores próprios mais baixos do sistema estrutural.

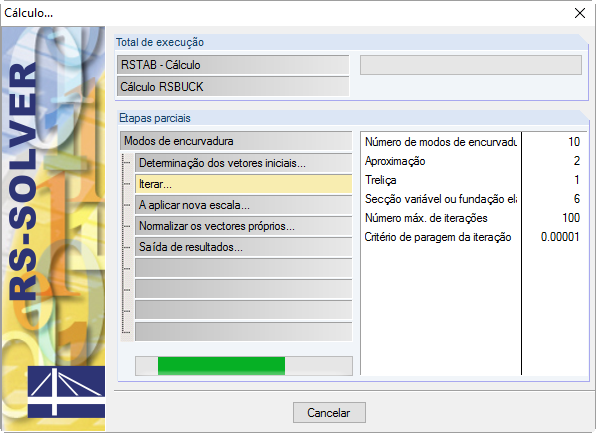

Na configuração padrão, o RSBUCK utiliza o valor médio dos esforços internos atuantes nas barras individuais para o cálculo de valores próprios/fatores de carga crítica. Opcionalmente, o módulo pode também trabalhar com o esforço axial desfavorável. A determinação dos modos de encurvadura é efetuada através de uma análise de valores próprios do sistema completo. O programa utiliza um solucionador de equações iterativo para esta determinação.

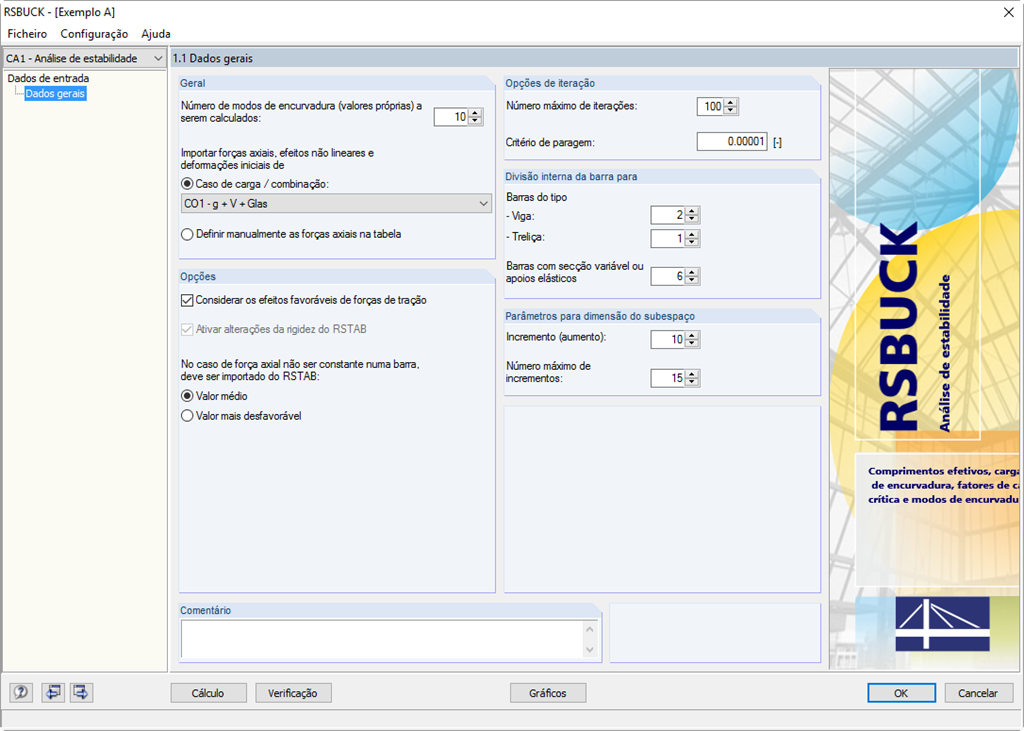

O utilizador só tem de especificar os seguintes dois valores:

• número máximo de iterações
• o limite de rotura

Uma vez que é possível aproximar-se de uma solução exata, contudo, sem nunca a atingir, o RSBUCK cancela o processo de cálculo após completar o número definido de passos de iteração. Para o caso de um problema de convergência, é o limite do critério de paragem que determina o momento quando uma solução aproximada pode ser considerada uma solução exata. Para problemas de divergência, nunca pode ser atingida uma solução.
