modulo aggiuntivo RSTAB 8 RSBUCK

• Importazione automatica dei dati strutturali e delle condizioni al contorno da RSTAB
• Opzione per considerare gli effetti favorevoli dovuti a trazione
• Importazione delle forze assiali dai casi di carico da RSTAB o delle specifiche definite dall'utente

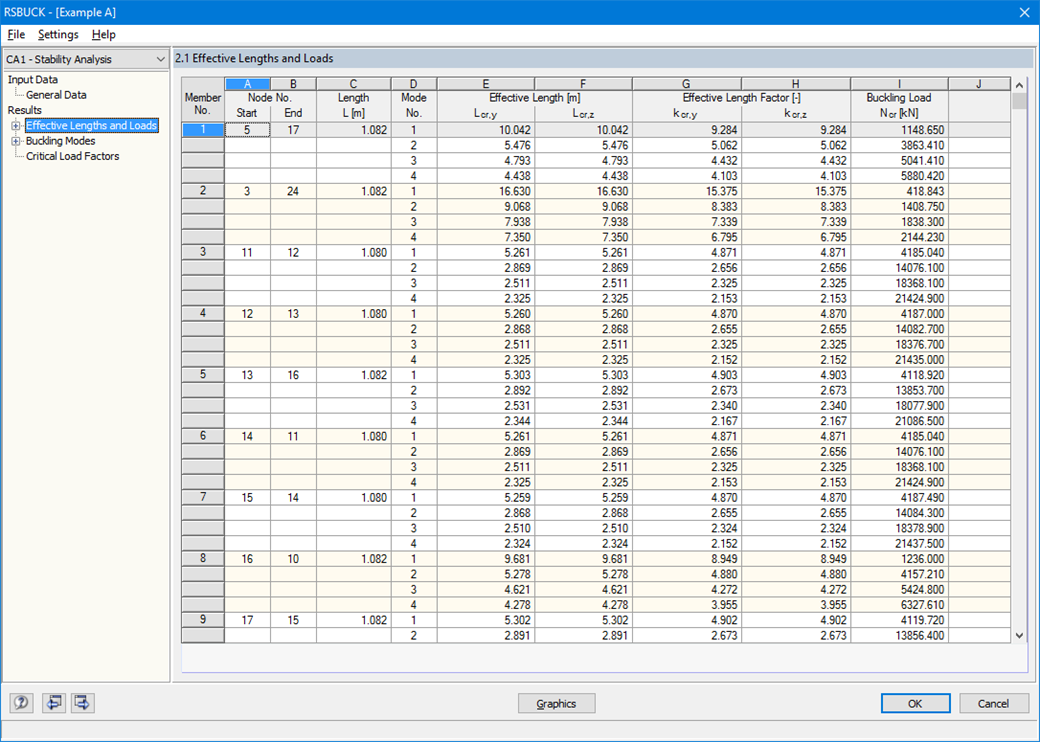

• Output per asta delle lunghezze libere di inflessione L intorno all'asse debole e forte con i corrispondenti coefficienti di lunghezza efficace β
• Risultati ordinati asta per asta delle deformate critiche standardizzate
• Output del caso di instabilità del coefficiente del carico critico per l'intera struttura

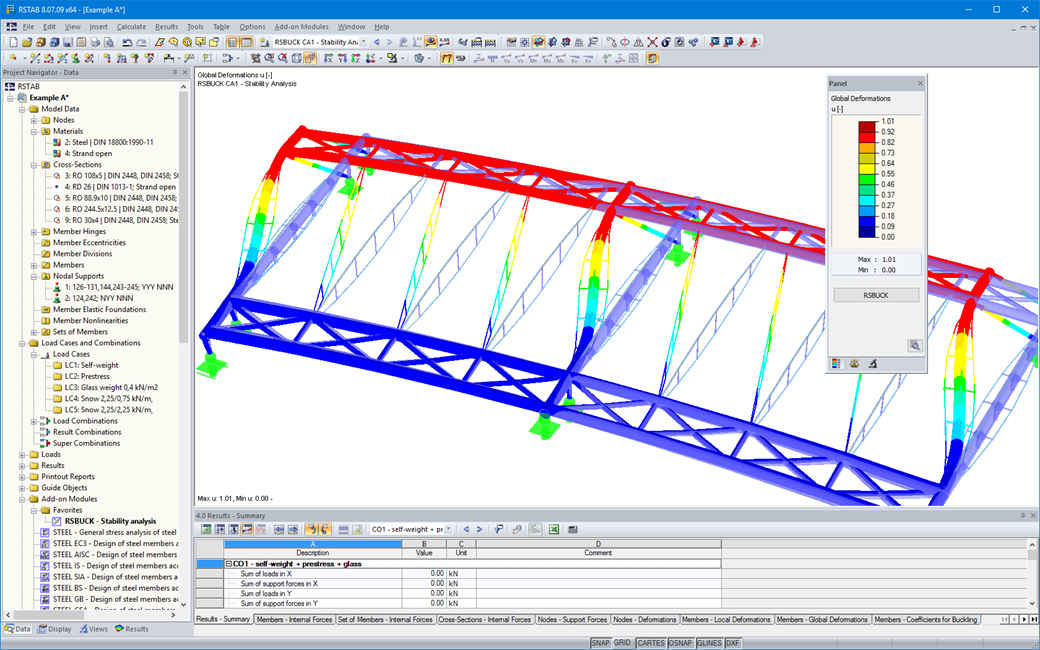

• Grafico e visualizzazione animata delle deformate critiche sul modello renderizzato
• Identificazione delle aste libere da forze di compressione
• Possibilità di trasferimento delle lunghezze libere di inflessione in altri moduli di RSTAB per progetti equivalenti delle aste conformi alle normative
• Possibilità di esportazione della geometria delle deformate critiche nel modulo aggiuntivo RSIMP per la creazione delle imperfezioni di RSTAB
• Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc

RSBUCK determina i modi di instabilità più sfavorevoli di una struttura. Generalmente non è possibile in termini di metodo di calcolo escludere autovalori inferiori dall'analisi e, allo stesso tempo, tentare di determinare autovalori superiori. Con RSBUCK, è possibile determinare fino a 10.000 autovalori più bassi di un sistema strutturale.

Per impostazione predefinita, RSBUCK utilizza il valore medio delle forze assiali che si verificano sulle singole aste per calcolare gli autovalori/coefficienti di carico critico. Opzionalmente, il modulo può anche elaborare la forza assiale più sfavorevole di un'asta. La determinazione dei modi di instabilità viene eseguita mediante un'analisi degli autovalori per l'intera struttura. Per questo, viene utilizzato un risolutore di equazioni iterativo.

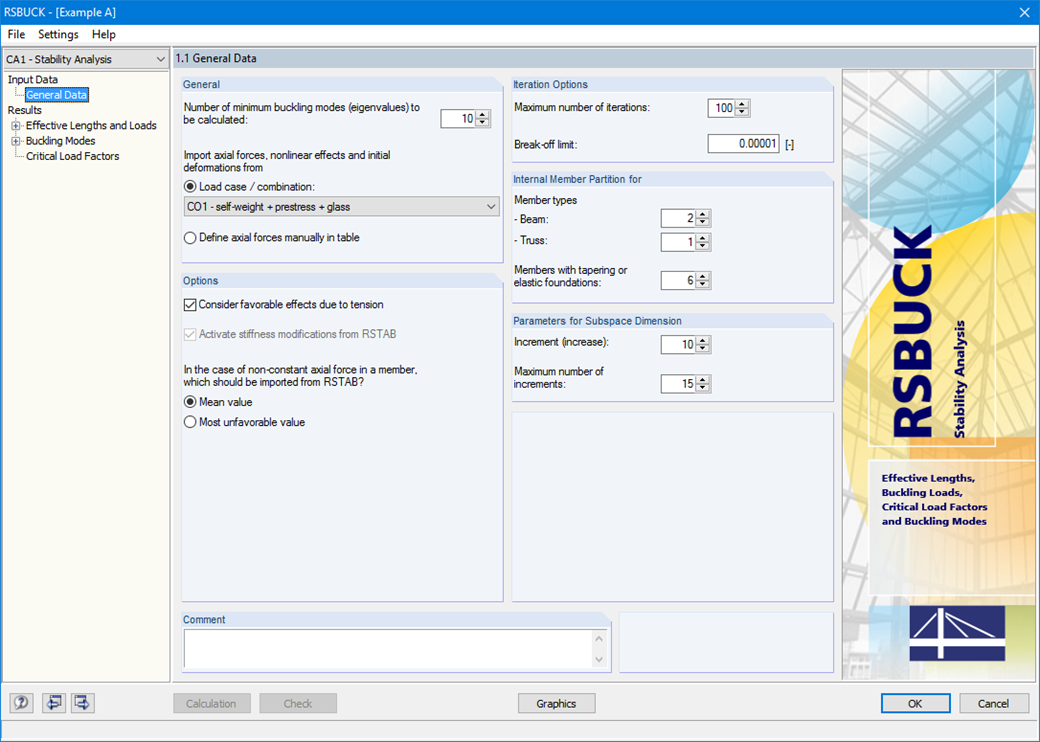

Devi solo specificare i seguenti due valori:

• il numero massimo di iterazioni
• il limite di rottura

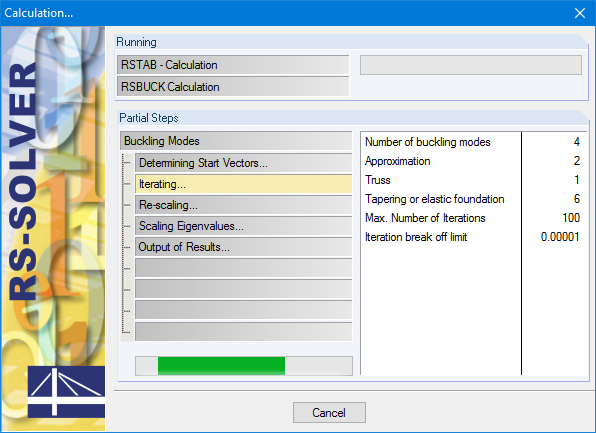

Poiché una soluzione esatta è approssimata il più vicino possibile, ma non viene mai raggiunta, RSBUCK termina il processo di calcolo dopo il numero specificato di passaggi di iterazione. Nel caso di un problema di convergenza, il limite di break-off determina il momento in cui una soluzione approssimativa può essere considerata come un risultato esatto. I problemi di divergenza non hanno soluzione.
