Дополнительный модуль RSTAB для расчёта на устойчивость каркасных и балочных конструкций
RSBUCK (английская версия) | Характеристики
- Автоматический импорт данных по топологии и граничных условий из RSTAB.
- Дополнительный учет благоприятных воздействий сил растяжения.
- Импорт продольных сил из загружений RSTAB или заданных пользователем спецификаций для стержней.
- Постержневое отображение полезных длин L вокруг слабых и сильных осей с коэффициентами длины продольного изгиба β
- Вывод результатов по стержням с перечнем стандартизованных форм потери устойчивости.
- Определение коэффициента предельной нагрузки в соответствии с формой потери устойчивости для всей конструкции.

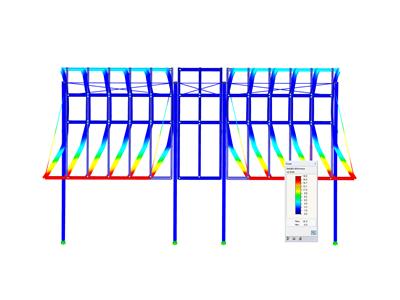

- Графическое и анимированное изображение форм потери устойчивости.
- Распознавание стержней без сил сжатия
- Выборочный перенос длин продольного изгиба в другие расчетные модули RSTAB для расчета эквивалентных стержней в соответствии с нормами
- Выборочный перенос геометрии форм потери устойчивости в модуль RSIMP для создания несовершенств в RSTAB.
- Прямой экспорт данных в программу MS Excel
RSBUCK (английская версия) | Ввод данных
Достоинствами RSBUCK является простота в работе, наглядная структура данных и удобство для пользователя. Несколькими нажатиями кнопки мыши Вы можете выбрать количество форм потери устойчивости и загружения, учитываемые в расчете.
Характеристики конструкции и граничные условия в выбранных загружениях будут автоматически импортированы из RSTAB. При необходимости Вы можете редактировать продольные силы или задать новые значения сил вручную. Вы можете создать дополнительные случаи RSBUCK для выполнения нескольких расчетов с различными граничными условиями для каждого из них.
Для лучшей иллюстрации результатов, единицы могут быть заданы независимо в RSBUCK. Если при запуске модуля RSBUCK не заданы внутренние силы в RSTAB, программа автоматически начинает расчет внутренних сил, необходимый для определения форм потери устойчивости.
RSBUCK (английская версия) | Расчет

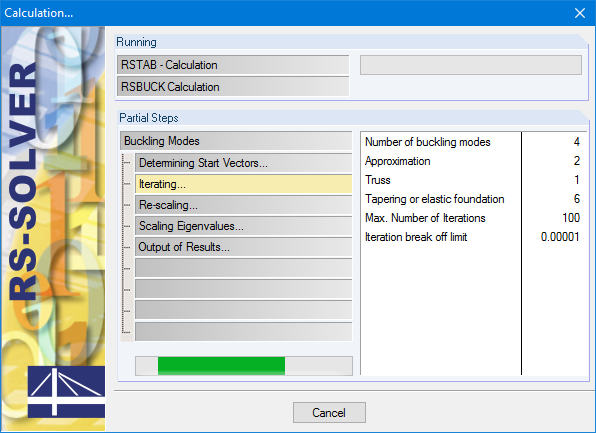

RSBUCK определяет наиболее неблагоприятные формы потери устойчивости конструкции. В методе расчета, как правило, невозможно исключить из анализа младшие собственные значения и в то же время попытаться определить более высокие собственные значения. С помощью RSBUCK можно определить до 10 000 наименьших собственных чисел конструктивной системы.
По умолчанию RSBUCK использует для расчета собственных чисел/коэффициентов критической нагрузки среднее значение осевых сил, возникающих на отдельных стержнях. По желанию модуль также может обрабатывать наиболее неблагоприятные нормальные силы стержня. Определение форм потери устойчивости выполняется анализом собственных чисел для всей конструкции. Для этого используется решатель итерационных уравнений.
Вам нужно указать только следующие два значения:
- максимальное количество итераций
- предел разрыва
Поскольку точное решение возможно лишь с приближением желаемого значения, но так и не было достигнуто, RSBUCK прерывает процесс расчета после заданного количества шагов итерации. В случае проблем сходимости, предел разрыва определяет момент, в котором приближенное решение можно рассматривать как точный результат. Проблемы с дивергенцией не имеют решения.
RSBUCK (английская версия) | Результаты

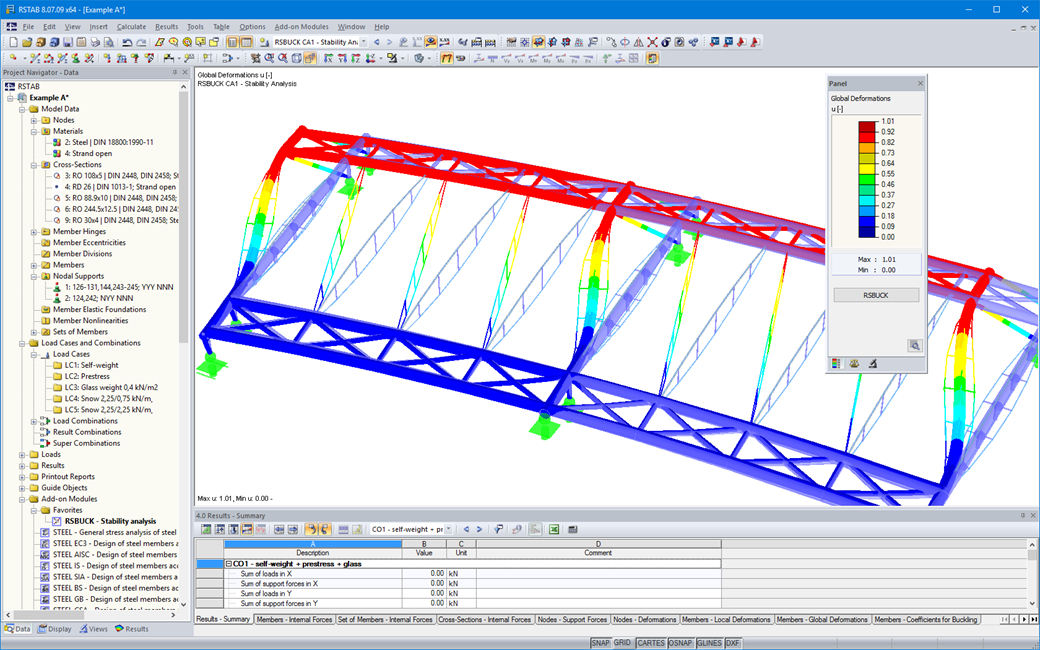

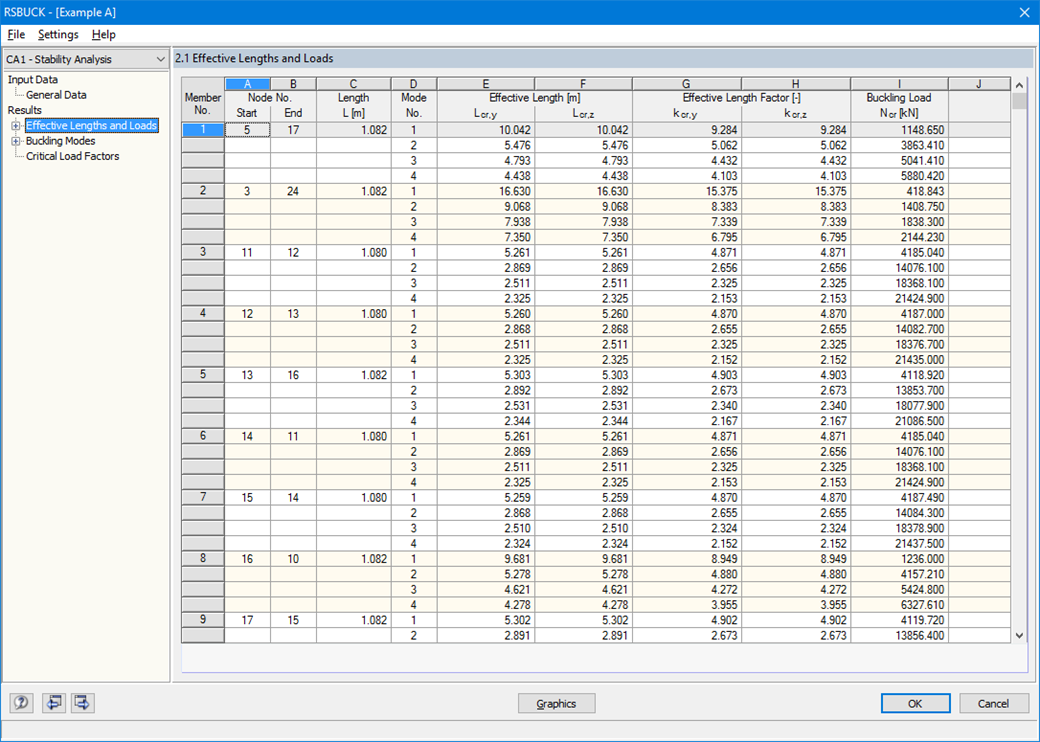

Результаты расчета на устойчивость наглядно отображаются в табличном и графическом виде. Благодаря полной интеграции RSBUCK с RSTAB, Вы можете выбрать подробности результатов для печатного протокола согласно Вашим индивидуальным предпочтениям.
Кроме того, вы можете легко экспортировать все таблицы результатов в MS Excel или в виде файла CSV. Специальное меню передачи задает все спецификации, необходимые для экспорта.
