Módulo adicional RSBUCK para RSTAB 8

• Importación automática de los datos estructurales y las condiciones de contorno desde RSTAB
• Consideración opcional de los efectos de los esfuerzos de tracción
• Importación de los esfuerzos axiales desde los casos de carga de RSTAB o especificaciones definidas por el usuario para las barras

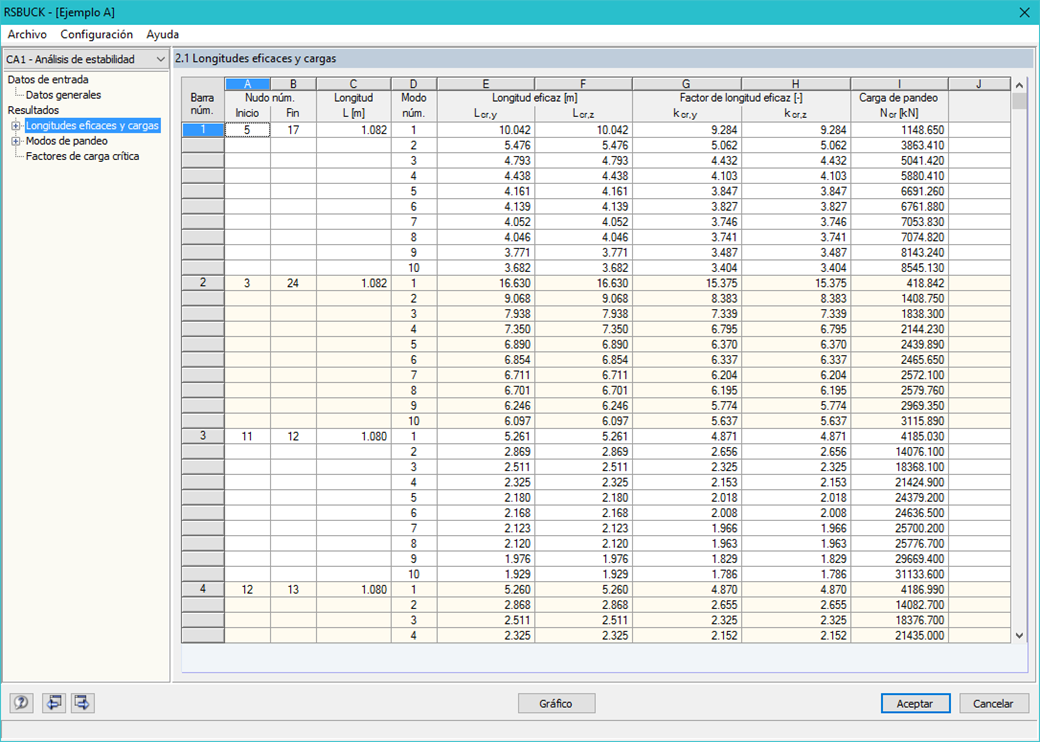

• Salida por barra de longitudes eficaces L respecto al eje débil y fuerte con los coeficientes de longitud eficaz β correspondientes
• Listado de los modos de pandeo normalizados barra por barra
• Resultados de los factores de carga crítica relacionados con el caso de pandeo para la estructura entera

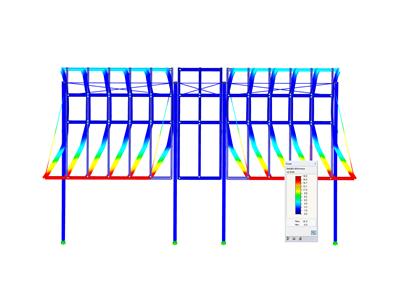

• Visualización gráfica y con animaciones de los modos de pandeo en el modelo renderizado
• Identificación de las barras libres de esfuerzos de compresión
• Opción de transferencia para las longitudes de pandeo a otros módulos de análisis de RSTAB para los cálculos de las barras equivalentes conforme a la normativa
• Opción de exportación para la geometría de la forma de pandeo al módulo adicional RSIMP para la creación de imperfecciones de RSTAB
• Exportación directa de datos a MS Excel

RSBUCK determina los modos de pandeo más desfavorables de una estructura. Por lo general, no es posible en términos del método de cálculo excluir los valores propios más bajos del análisis y, al mismo tiempo, intentar determinar los valores propios más altos. Con RSBUCK, se pueden determinar como máximo 10 000 menores valores propios del sistema estructural.

De forma predeterminada, RSBUCK utiliza el valor medio de los esfuerzos axiles actuantes en las barras individuales para calcular los valores propios o factores de carga crítica. De forma opcional, el módulo también puede funcionar con el esfuerzo axil más desfavorable en la barra. La determinación de los modos de pandeo se realiza mediante un análisis de valores propios para la estructura entera. Para ello, el programa utiliza un solucionador de ecuaciones iterativo.

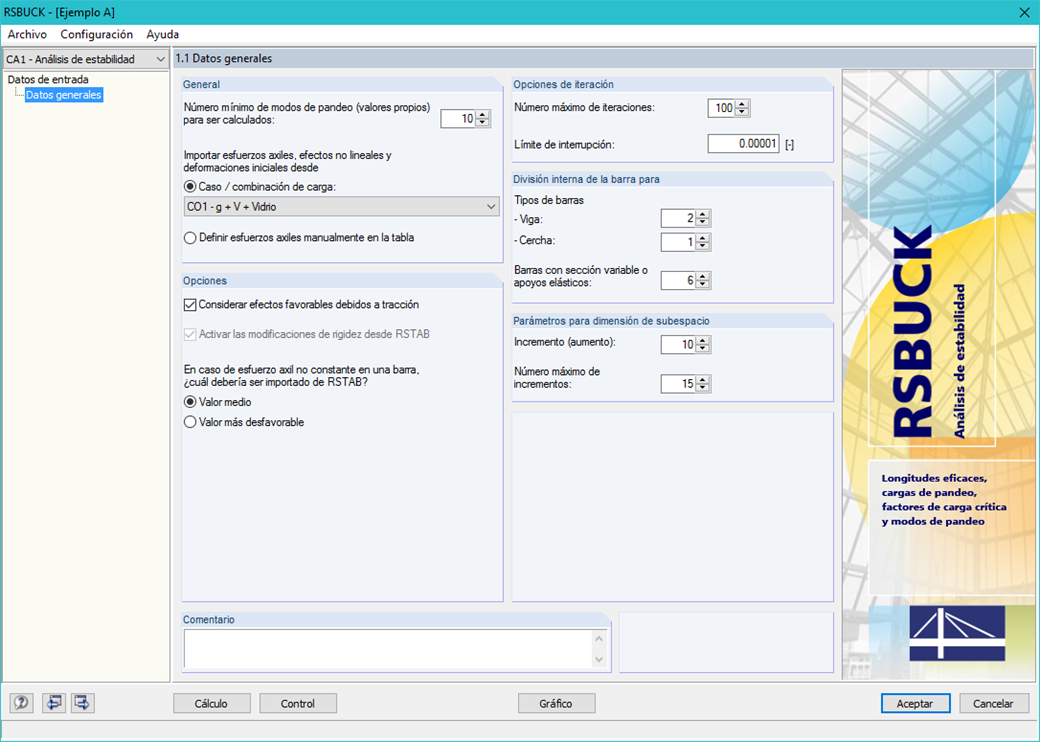

Tan sólo se tiene que especificar los siguientes valores:

• el número máximo de iteraciones
• el límite de rotura

Dado que se aproxima una solución exacta tan cerca como se desee, pero nunca se alcanza, RSBUCK finaliza el proceso de cálculo después del número especificado de pasos de iteración. En el caso de un problema de convergencia, el límite de rotura determina el momento en el que se puede considerar una solución aproximada como un resultado exacto. En caso de problemas de divergencia nunca se podrá llegar a una solución.
