Černý Most 购物中心 Food Court 屋盖结构，捷克布拉格

从建筑的角度来看，捷克布拉格 Centrum Černý Most 购物中心最令人印象深刻的结构部分是美食广场的部分玻璃屋顶。

这就是特色钢结构设计的用武之地。

Dachkonstruktion des Food Court im Centrum Černý Most, Prag
623x
Černý Most 钢屋顶结构

框架结构

虽然建筑师和结构工程师之间的良好合作最终决定采用具有特殊几何形状的结构进行设计，乍一看给人的印象是不规则的。 Allerdings wird bei näherer Betrachtung deutlich, dass die Hauptträger so gebogen sind, dass die sogenannten „Schlangen“ geformt werden. Diese sind alle acht Meter im Basismodul-Raster der Gesamtkonstruktion angeordnet.

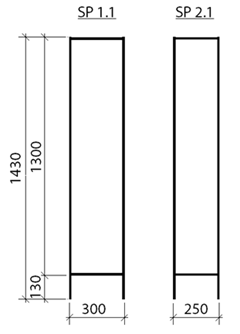

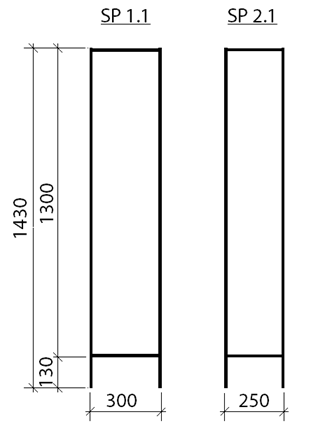

Die Hauptträger sind hohe geschweißte Hohlkästen. Die Schlangen verlaufen im Grundriss mit einem Radius von einem Meter. Sie scheinen sich voneinander zu unterscheiden, aber sie weisen identische Geometrien auf. Der Grundriss im charakteristischen Teil des Daches besteht aus einem Träger mit zwei Biegungen, der abwechselnd um die vertikale Ebene in der Querrichtung und dann in der Längsrichtung des Daches gespiegelt ist.

Die Stabilität der Hauptträger wird durch Querträger gewährleistet, die einen vergleichbaren, aber subtileren Querschnitt aufweisen. Die Querträger gehen ineinander über und stützen sich gegenseitig in jedem Feld.

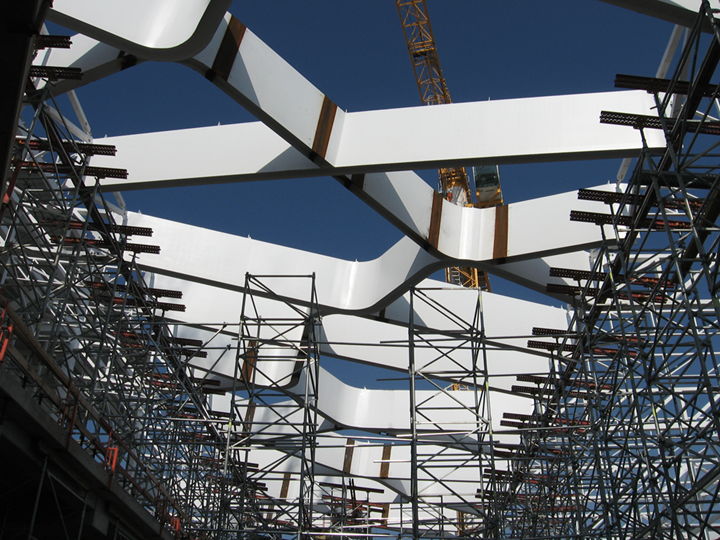

Die Produktion und der Bau waren eine große Herausforderung. Die einzelnen Teile der Schlangenträger wurden vor Ort geschweißt.

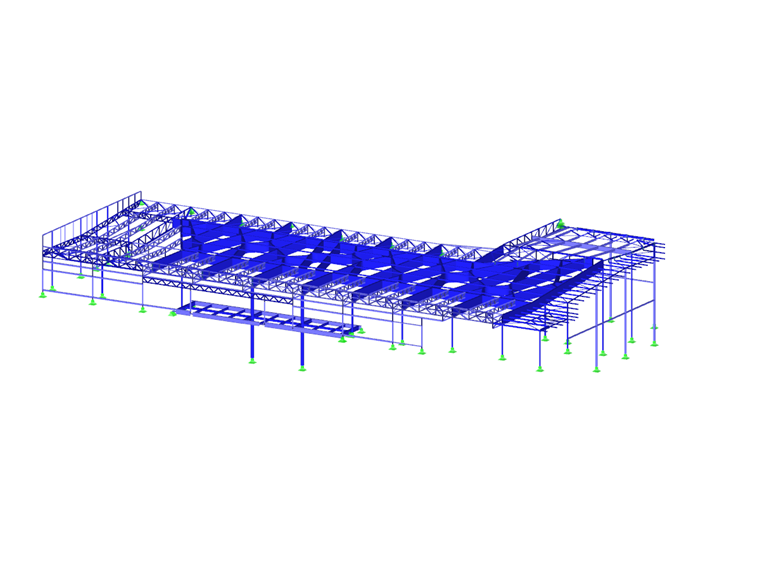

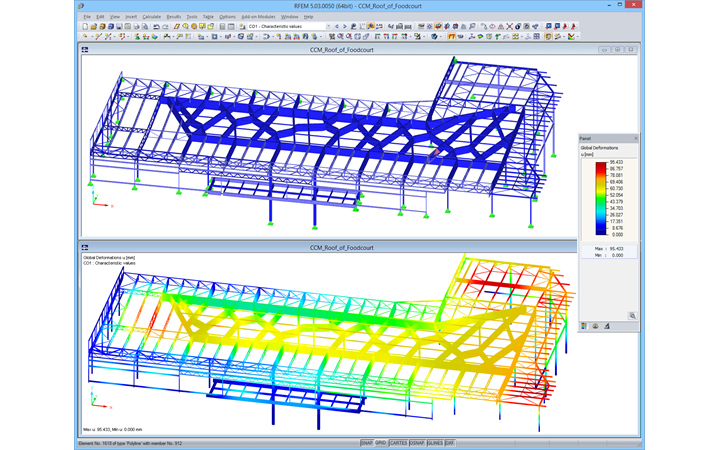

Das Tragwerksmodell für die Schnittkräfte und die Bemessung wurden im Statikprogramm RFEM erstellt.

结构设计 Helika as
捷克布拉格
obermeyer.cz

项目说明

模型数据

节点数目： 1593
线的数目 2481
杆件数目： 2367
面的数目： 1
荷载工况数目 20
荷载组合数目 10
结果组合数目 2
总重量 290,930 t
翘曲区域尺寸 82.050 x 49.151 x 14.344 m
软件版本 5.04.00
