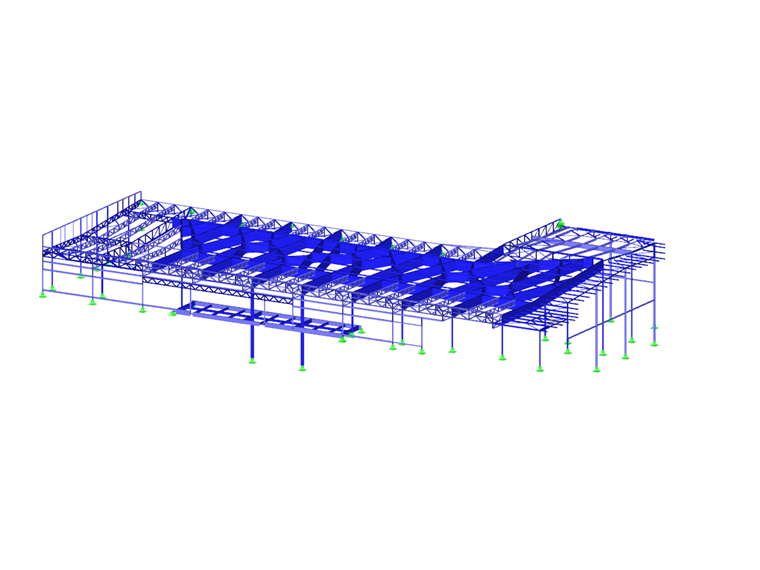

Cobertura de centro comercial em Praga, República Checa

Do ponto de vista da arquitetura, o componente estrutural mais impressionante do centro comercial Černý Most, em Praga, é a cobertura parcialmente envidraçada da praça de alimentação.

E foi aí que a estrutura em aço aqui representada foi aplicada.

Estrutura

A boa cooperação entre os arquitetos e os engenheiros de estruturas levou as entidades a optarem por uma estrutura portante de geometria especial que à primeira vista transmite a impressão de irregularidades. No entanto, olhando mais de perto, fica claro que as vigas principais estão curvadas de maneira a formarem as chamadas "serpentes". Estas foram dispostas em intervalos de 8 m na grelha de módulo básico da estrutura completa.

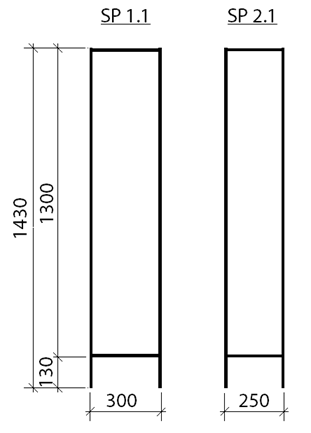

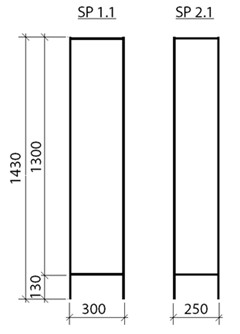

As vigas principais são formadas por secções em caixão soldadas altas. As "serpentes" estão curvadas em planta com um raio de um metro. Estas aparentam ser diferentes umas das outras, mas a geometria é idêntica. A projeção horizontal na parte mais característica da cobertura é constituído por uma viga com duas curvaturas que é alternadamente refletida sobre o plano vertical, na direção transversal e depois na direção longitudinal da cobertura.

A estabilidade das vigas principais é assegurada por vigas secundárias, com uma secção comparável, mas mais subtil. As vigas secundárias entrelaçam-se entre si e suportam-se mutuamente em cada vão.

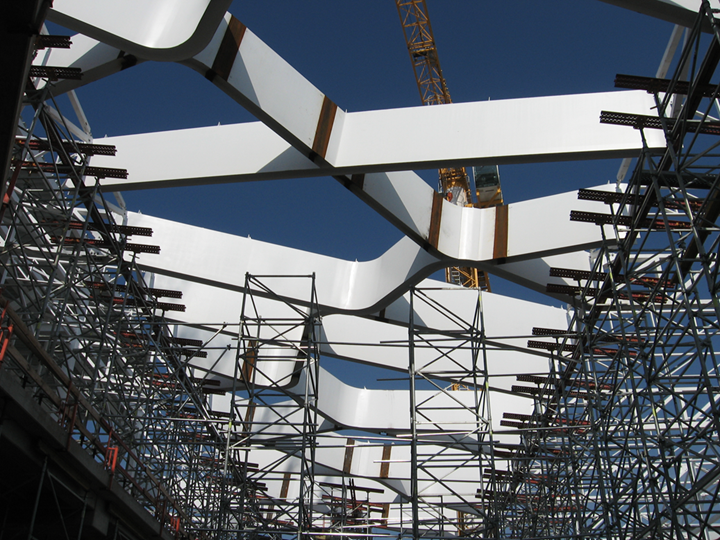

A fabricação e a construção foram um grande desafio. As partes individuais das vigas de serpente foram soldadas no local.

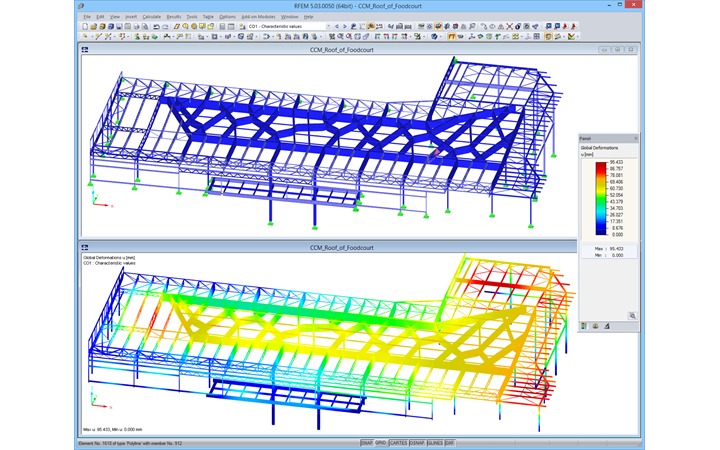

O modelo estrutural para os esforços internos e o dimensionamento foi criado no programa de engenharia estrutural RFEM.

Planeamento estrutural Helika as
Praga, República Checa
http://www.obermeyer.cz


Especificações do projeto

Dados do modelo

Número de nós 1593
Número de linhas 2481
Número de barras 2367
Número de superfícies 1
Número de casos de carga 20
Número de combinações de cargas 10
Número de combinações de resultados 2
Peso total 290,930 t
Dimensões (métricas) 82,050 x 49,151 x 14,344 m
Dimensões (imperial) 269.19 x 161.26 x 47.06 feet
Versão do programa 5.04.00
