树冠步道，德国沙伊代格（Scheidegg）

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

1111x

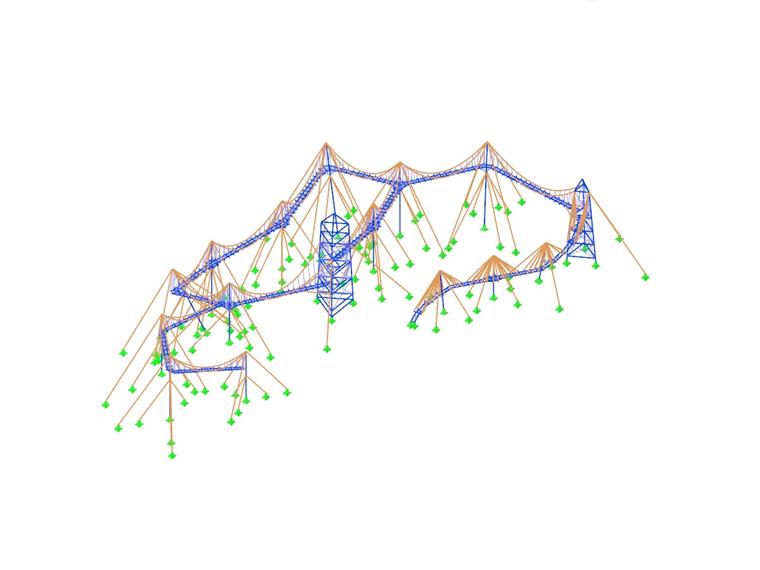

悬索桥结构

下面显示的尺寸表示整个系统的尺寸。

长度：222 m |宽度：162 m |高度：79 m
Anzahl Knoten: 1.578 | Stäbe: 3.878 | Finite-Elemente: 4.625 | Materialien: 7 | Querschnitte: 51

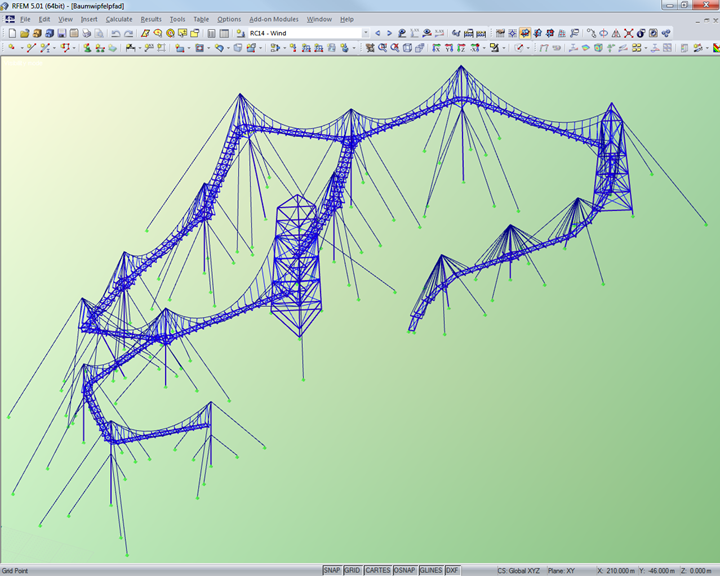

Dlubal客户Meyer + Schubart使用RFEM对整个钢结构进行了结构分析。

结构体系

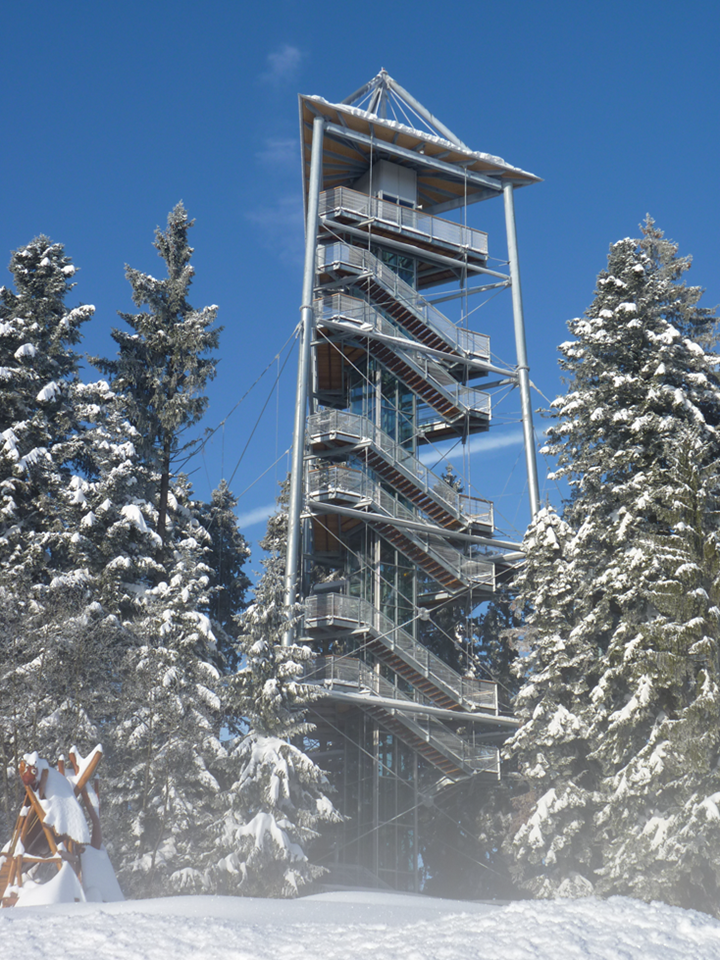

Der 50 m hohe Aussichtsturm hat einen dreieckigen Grundriss und Rohrstützen mit einem Durchmesser von 508 mm, die in mehreren Ebenen mit Rohrriegeln und Verbänden gekoppelt sind.

在30 m的高度上，塔架由德国Pfeifer公司制造的全锁紧电缆PV 150加固。 Mittels Treppe oder verglastem Aufzug wird hier der Zugang zum Pfad ermöglicht.

另一种塔架结构较小，其高度约为40 m也是基于三角形的平面图（在上图的右侧）。 该塔对于结构体系的加固非常重要，并且是连接楼梯（桥面）的一个固定点。 索道为三塔斜拉索结构，与悬索桥相比不易产生振动，这对于安全使用楼梯尤为重要。

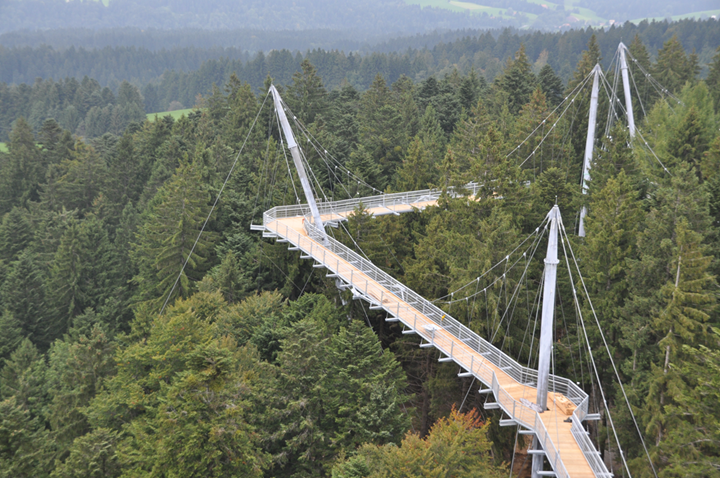

根据跨度，悬索桥结构的悬索直径为28.3至36.3 mm。 为了防止最大长度为68 m的拉索在空气动力作用下发生振动，部分拉索采用比主拉索细的方法进行加固。

最后值得一提的是，德国Biedenkapp Stahlbau公司在钢结构设计领域赢得了2011年度M＆T Metal Construction Price。
