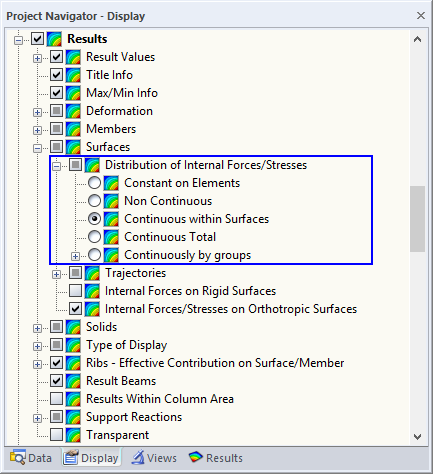

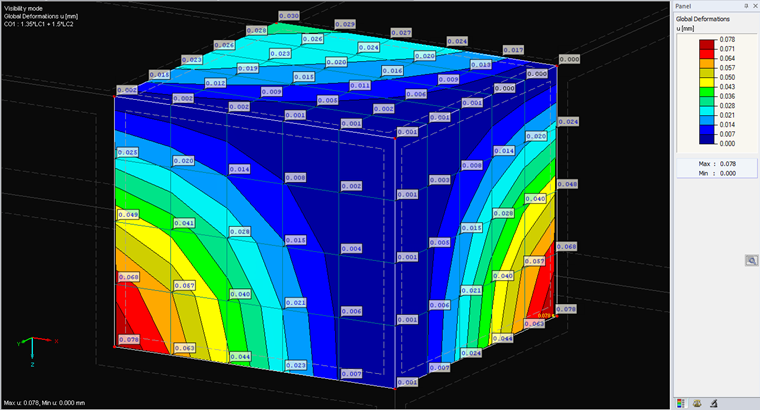

RFEM 提供了面的三角形或四边形有限元单元，这意味着每个有限元单元有 3 个或 4 个变形，这些变形可以通过有限元单元的刚度（例如应力）重新计算。 由于多个有限元单元通常具有相同的有限元节点，因此在一个有限元节点上的结果与存在的单元数量一样多。 现在的问题是，如何评估这些结果？ 在项目导航器 - 显示中，您可以找到五种不同的选项来显示面内的内力分布。

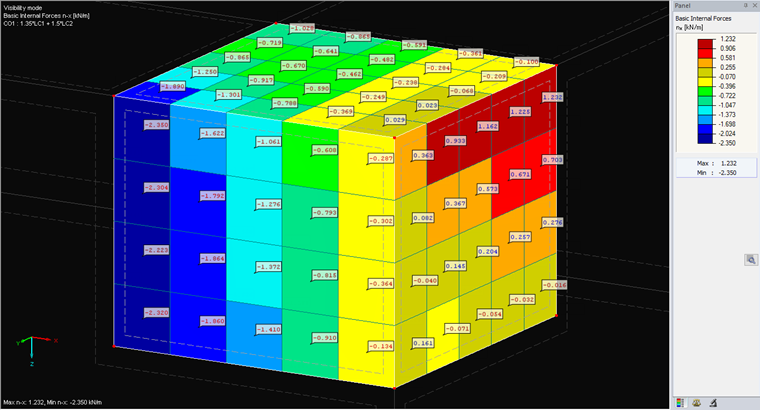

单元上恒定
该选项将平均有限元单元的所有节点值，并且整个有限元单元始终具有相同的值（平滑）。 因此，与其他选项一样，在有限元单元中没有分布。 在“二维/三维各向同性非线性弹性”材料的程序中使用该方法，因为极限应力是通过这种方式确定的。

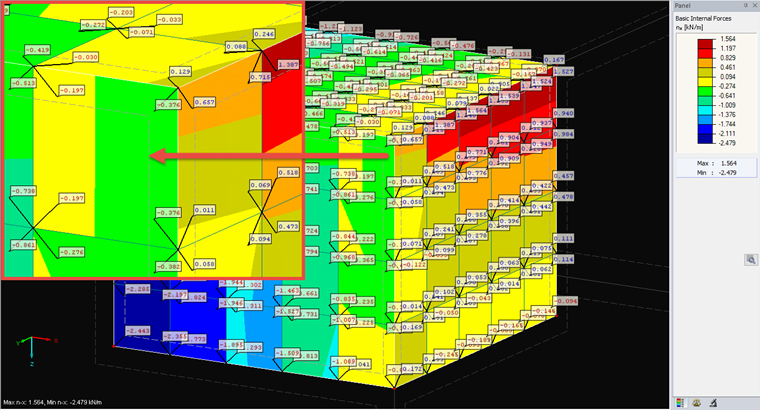

不连续
该选项显示原始数据。 与以下选项一样，单元内的分布使用双曲抛物面。 但是，有限元节点的值不是相邻单元的平均值。 因此，结果通常看起来不连续/渐变。 事实上，有限元单元之间的显着差异表明需要更精细的网格才能获得更准确的结果。

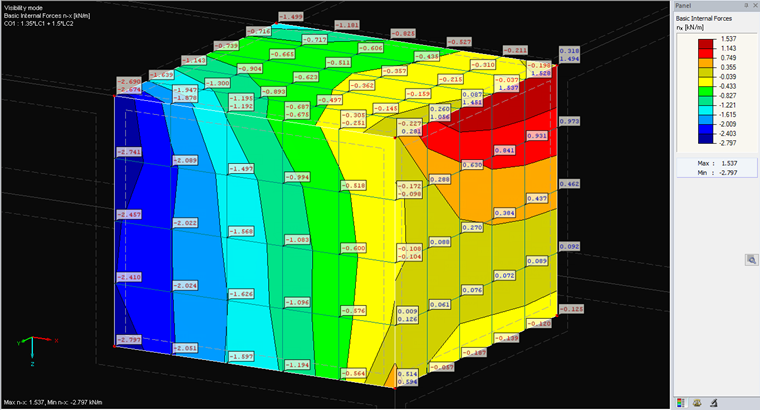

面内连续
该选项是默认设置。 与一个有限元节点相邻的所有有限元单元的值被平均。 将其与“非连续”类型进行比较时，您可以轻松查看或计算该平均值。 这种类型的平滑可以对应于网格更细的分布。因此常用于评估。 但是，由于这是一个平滑的显示，我们建议您在关键区域中使用“非连续”进行分析。
连续总计
该选项通过在面的边缘处平均将“面内连续”扩展到下一个面。 这样可以在整个模型中连续分布，而不仅仅是在一个面上。 当然，在临界区域中使用“非连续”类型进行另一次分析也很重要。

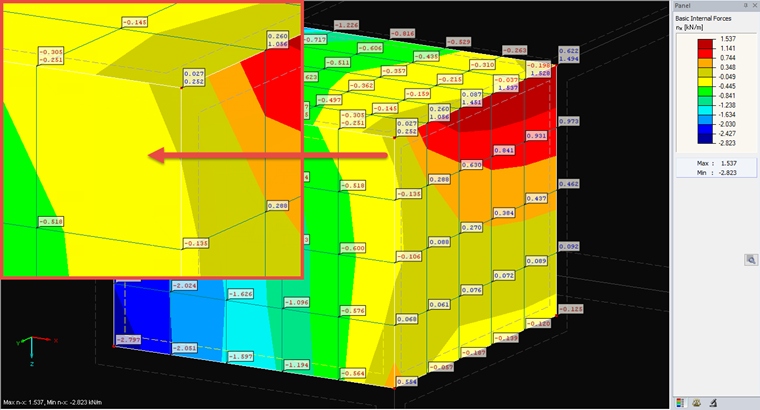

按组连续
使用最后一个选项，您可以决定是否在某些面之间进行连续分布。 您可以定义组，其中分布为“总连续”，然后所有剩余的面自动设置为“面内连续”。
小结
在选择面上的内力/内应力分布时，必须指定最接近计算的结果显示为“非连续”。 由于有限元计算，该分布也有力地证明了离散化。 实际上，这种分布不太可能发生；因此，预设了“面内连续”平滑。这通过平滑在面内创建连续分布。 由于该分布更接近实际结果，但与实际结果不相符，我们建议您始终分析临界区域，例如奇异性（例如点状荷载导入或多个面的连接点）。
