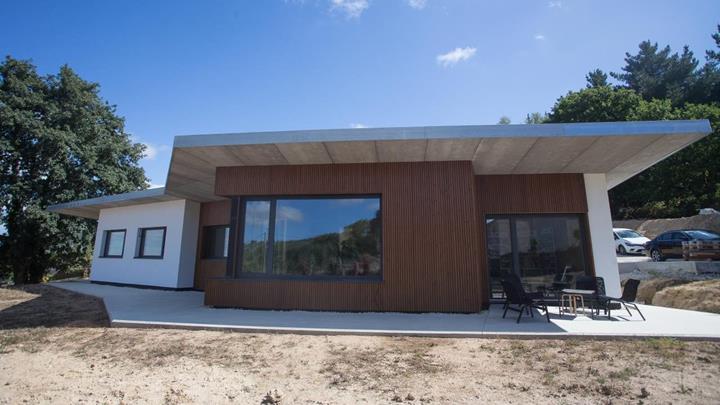

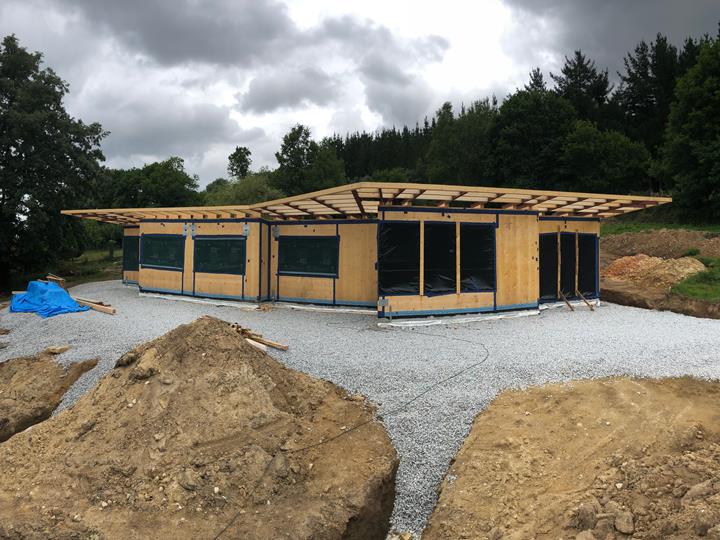

木结构被动式房屋

这栋由正交胶合木和层板胶合木构成的单层住宅获得被动式房屋的权威认证，该认证是在节能低碳建筑方面高质量标准的象征。

结构设计

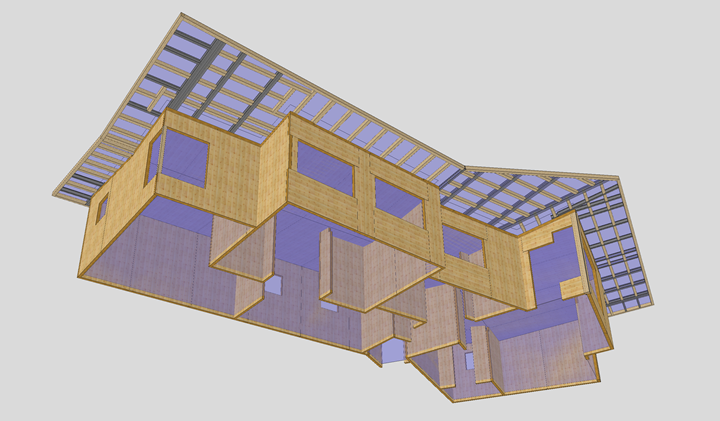

该房屋的平面布置不规则，底面采用钢筋混凝土板。 墙体和屋面结构采用正交胶合木。 为了中间低两侧高的特殊形状屋面，以及伸出外立面的悬臂梁设计能够实现，对屋面结构采用 GL24h 层板胶合木梁进行了加固。 同时为了实现大跨度，必须在屋顶的某些木梁处使用钢梁进行加固。

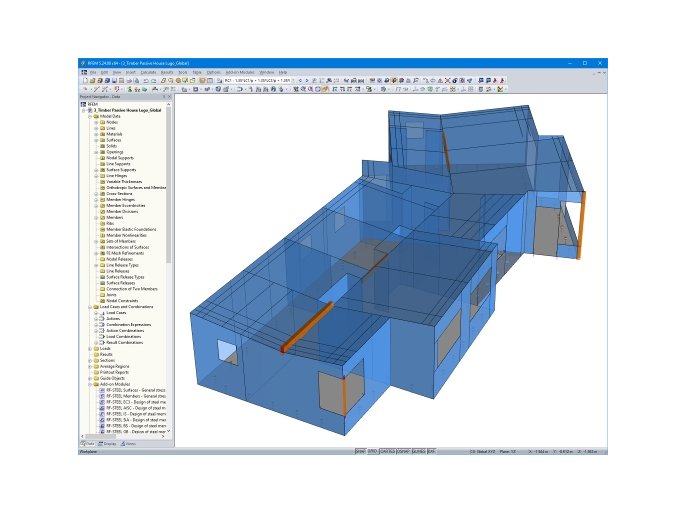

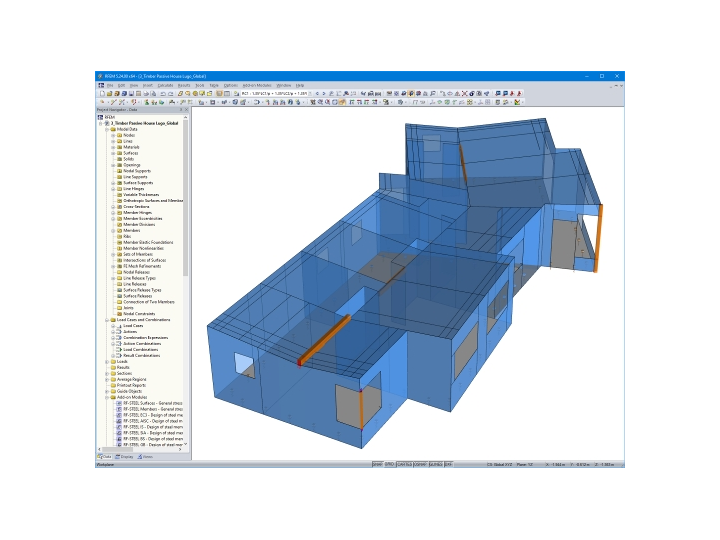

我们的用户使用了有限元软件 RFEM 对整个结构进行建模并分析其结构特性，其中包括了正交胶合木板间的线铰和弹性地基梁的模拟。 使用了附加模块 RF-LAMINATE 和 RF-CONCRETE Surfaces 根据规范对板厚进行了优化设计。

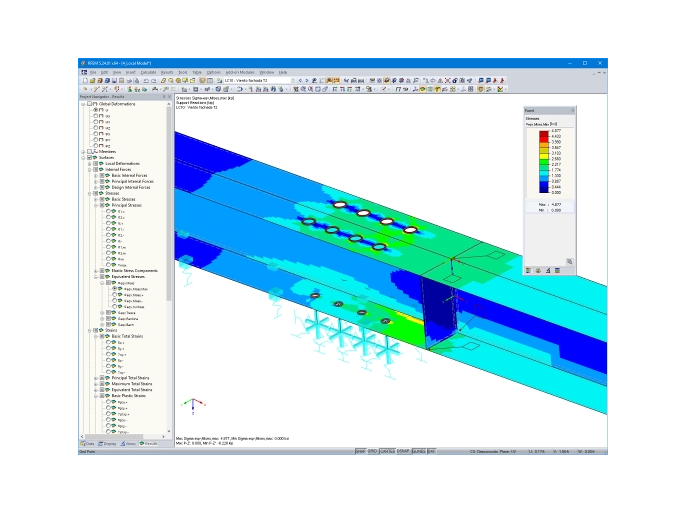

此外还建立了局部模型来模拟钢梁和木梁在悬臂处的连接，并进行了特定情况下（例如风压力和吸力）的连接设计。
