考虑连接刚度的钢框架

本文中的模型基于技术文献中的 Example 5.5.3 {%|#Refer [1]]]。 本章以一个两层双跨钢结构框架为例，说明连接刚度对计算内力和节点设计的影响。

荷载工况/结果组合

由 4 米送料宽度产生的荷载按照 [1] 进行计算。 只忽略杆件铰与柱子轴线之间 0.1 米的位移。 全局初始倾斜的计算按照 [2] 中公式 5.5：

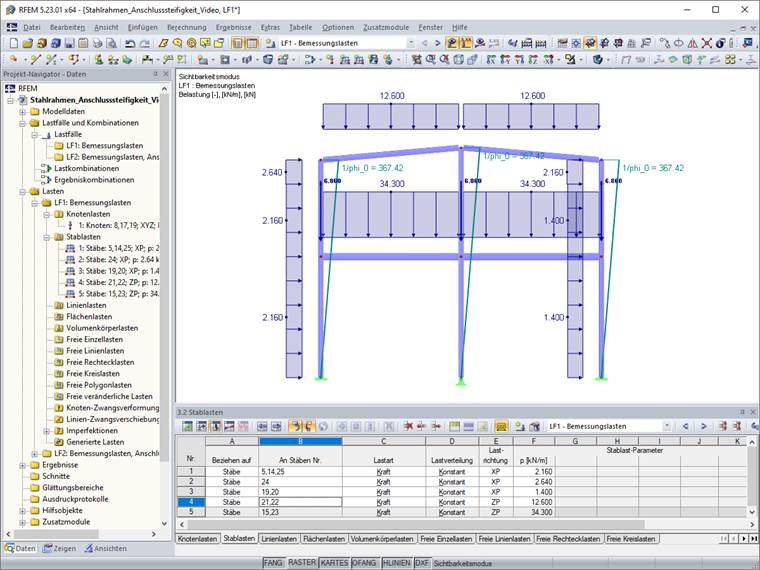

1 结构设计的设计荷载和缺陷

连接节点的几何尺寸和弯矩-转动特性

屋盖和屋盖的梁的连接通过端板延长实现，柱子中不设加劲。 这种设计在当前情况下是经济的。

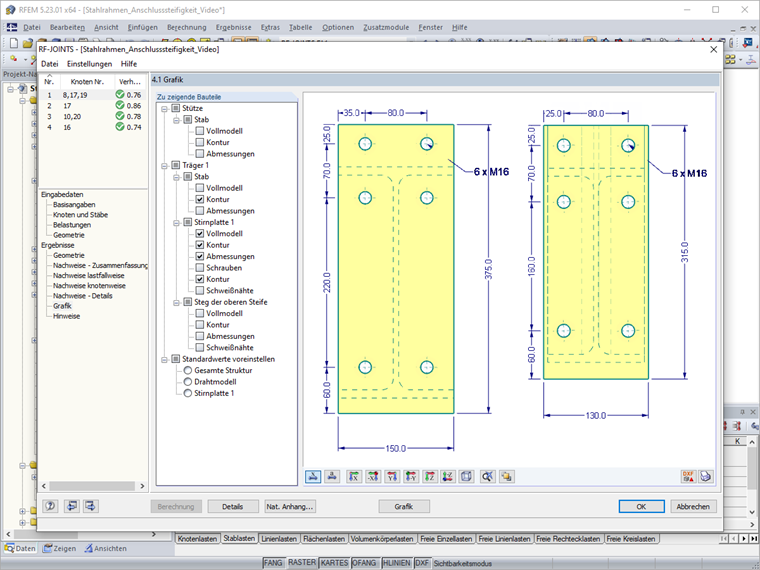

2 连接几何形状

根据{%于#Refer [1]]]，在可变形连接的结构中必须考虑连接的弯矩旋转特性对内力分布的影响。 使用欧洲规范 EN 1993-1-8 中规定的分量法可以计算连接的初始弹性刚度 S_j,ini 。 这里使用到附加模块 RF-/JOINTS Steel Rigid 。

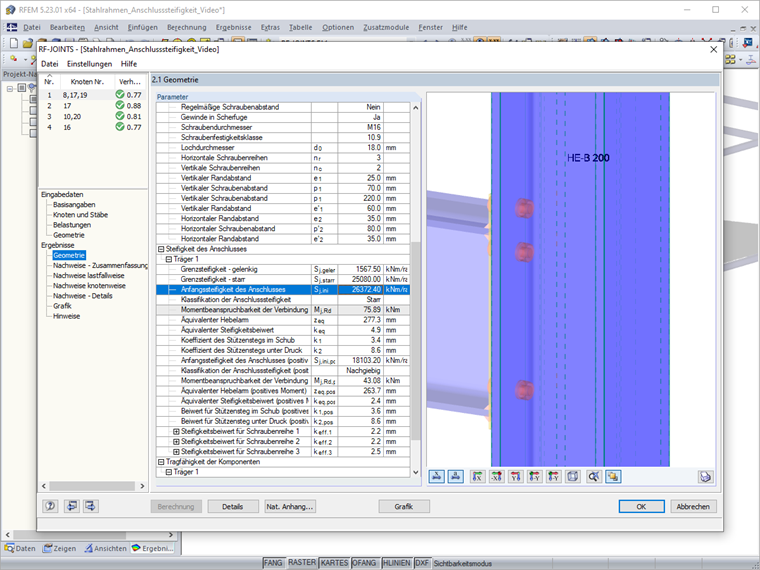

3 Berechung der elastischen Anfangssteifigkeit S,j,ini für den Anschluss des IPE 240

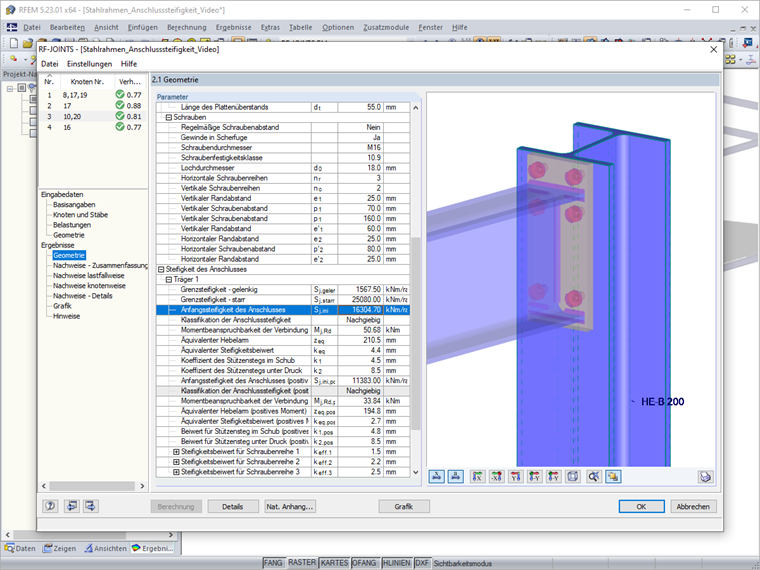

4 Berechung der elastischen Anfangssteifigkeit S,j,ini für den Anschluss des IPE 300

根据欧洲规范 EN 1993-1-8 第 5.1.2 (4) 节，扭转弹簧刚度的设置得到了简化，并且通过参数化可以在系统中快速调整。

国际工程公开课 240： S_j,Model = S_j,ini/η = 16304/2 = 8152 kNm/rad
公共教育工程 300： S_j,Model = S_j,ini/η = 26372/2 = 13186 kNm/rad

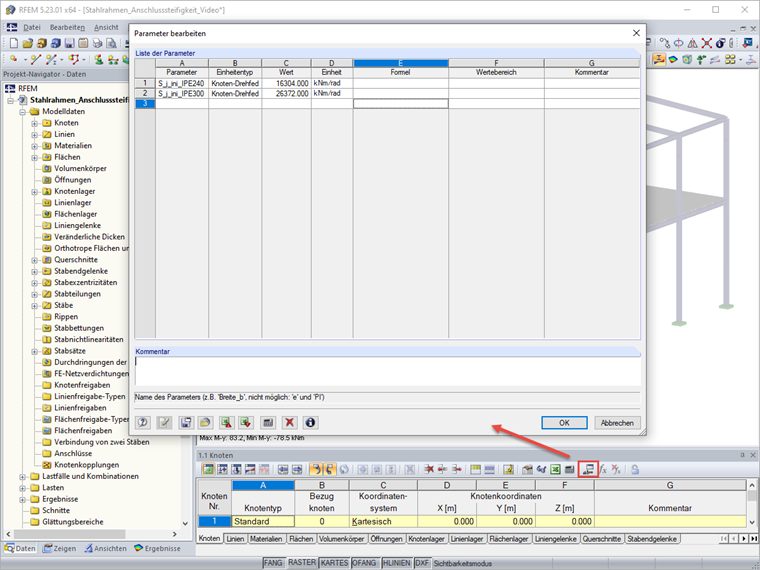

5 Definition der Parameter für die Stabendgelenke

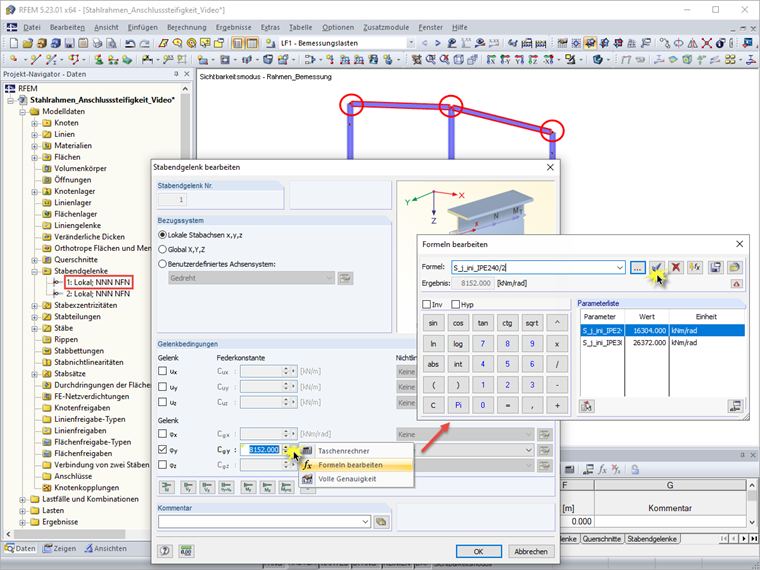

6 Zuweisung des Parameters "S_j_ini_IPE240" zum Stabendgelenk 1

内力和连接设计

使用附加模块 RSBUCK 或 RF-STABILITY 计算框架平面内的第一振型时，临界荷载系数 a_cr为 12.6。 一阶分析

在计算刚性铰荷载工况时会产生以下内力：

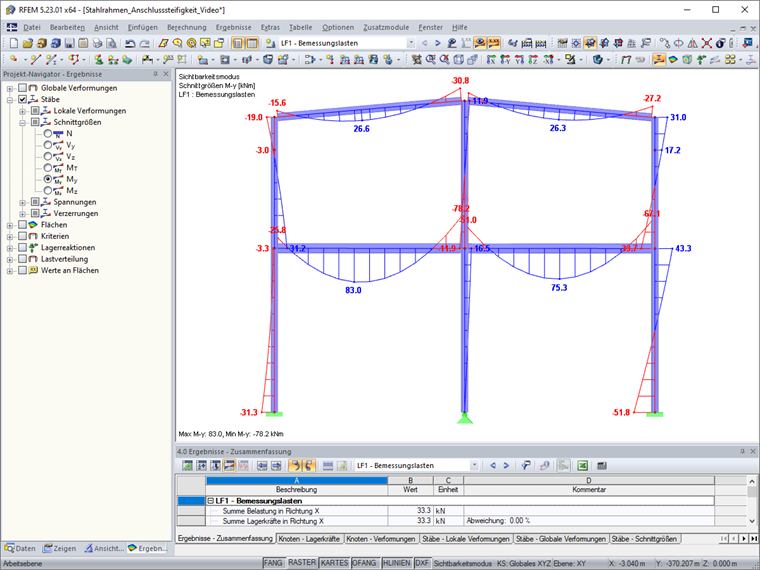

7 有屈服连接的内力M，y分布

并基于这些内力按照规范 EN 1993-1-8 在附加模块 RF-/JOINTS Steel Rigid 中进行连接验算。

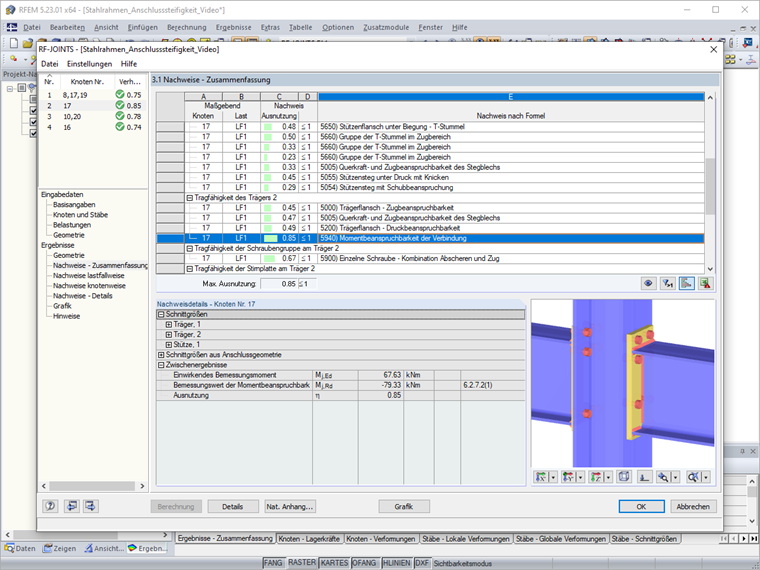

8 Nachweis der Verbindungen im System mit nachgiebigen Anschlüssen

计算刚性杆件铰接荷载工况时产生的内力如下：

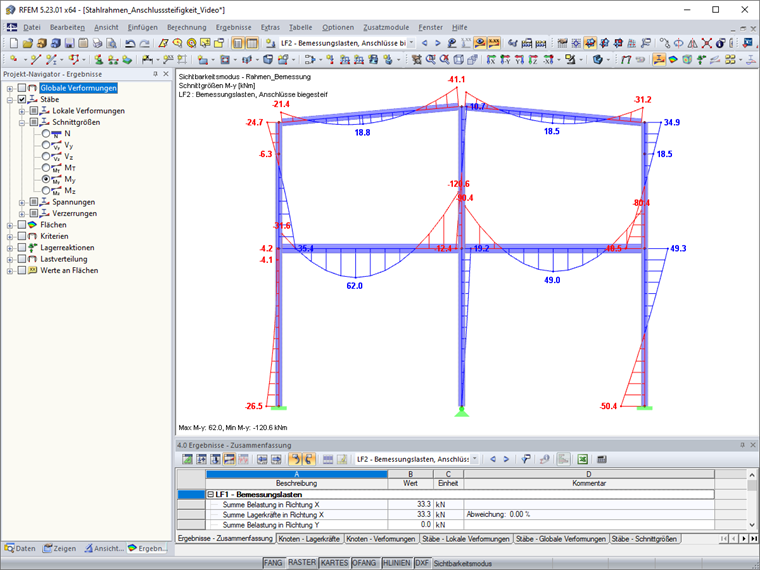

9 刚性连接时内力M，y的分布

梁柱连接处的内力较大，无法进行连接设计。

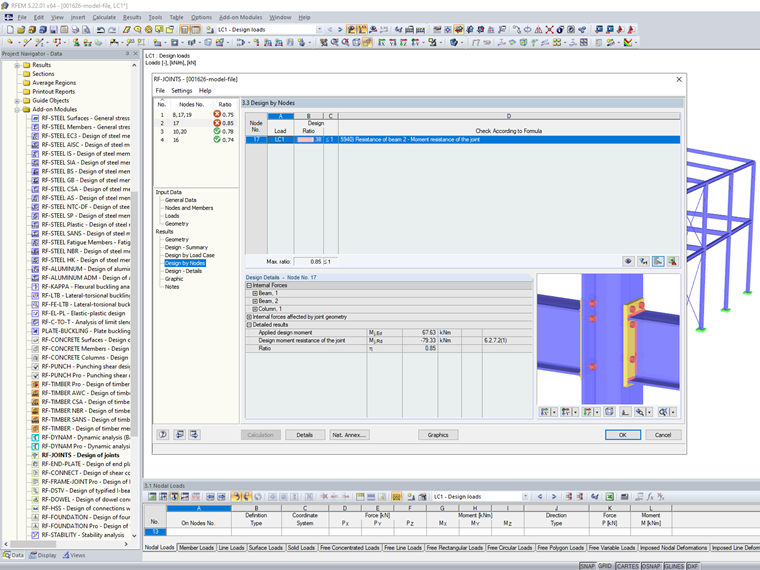

10 Nachweis der Verbindungen im System mit biegesteifen Anschlüssen

概述总结

在结构分析中考虑连接刚度，允许连接设计为非配筋，并且在钢框架结构中更加均匀地利用当前钢框架结构中的梁。
