Structures de ponts suspendus

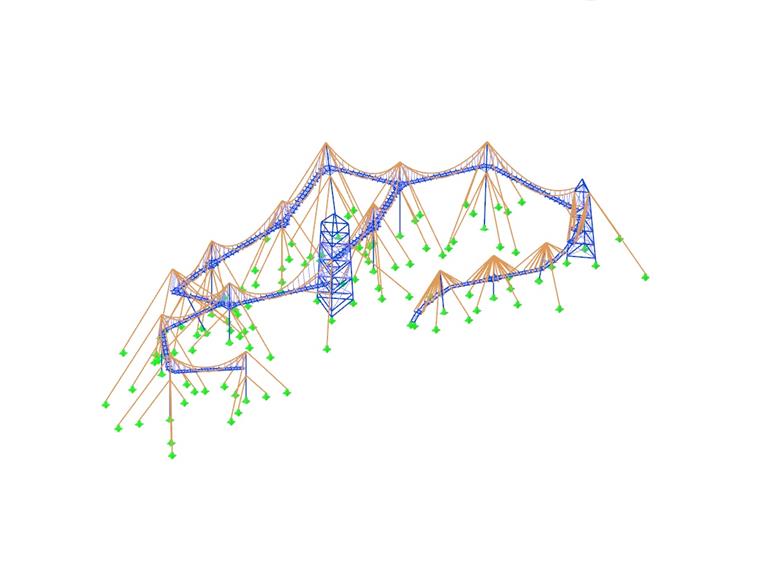

Dimensions de la structure entière :

Longueur : 222 m | Largeur : 162 m | Hauteur : 79 m
Anzahl Knoten: 1.578 | Stäbe: 3.878 | Finite-Elemente: 4.625 | Materialien: 7 | Querschnitte: 51

La société cliente de Dlubal Software Meyer + Schubart a effectué le calcul statique de la structure métallique complète à l'aide de RFEM.

Système

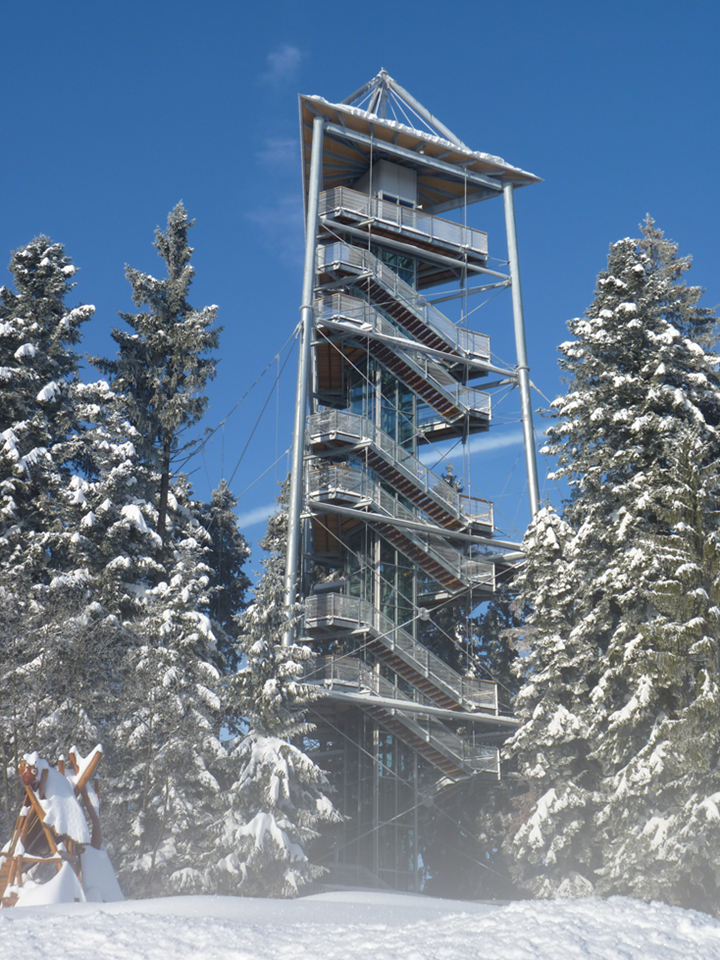

Der 50 m hohe Aussichtsturm hat einen dreieckigen Grundriss und Rohrstützen mit einem Durchmesser von 508 mm, die in mehreren Ebenen mit Rohrriegeln und Verbänden gekoppelt sind.

Elle est en outre stabilisée à 30 m de hauteur par des câbles clos PV 150 de la société Pfeifer. Mittels Treppe oder verglastem Aufzug wird hier der Zugang zum Pfad ermöglicht.

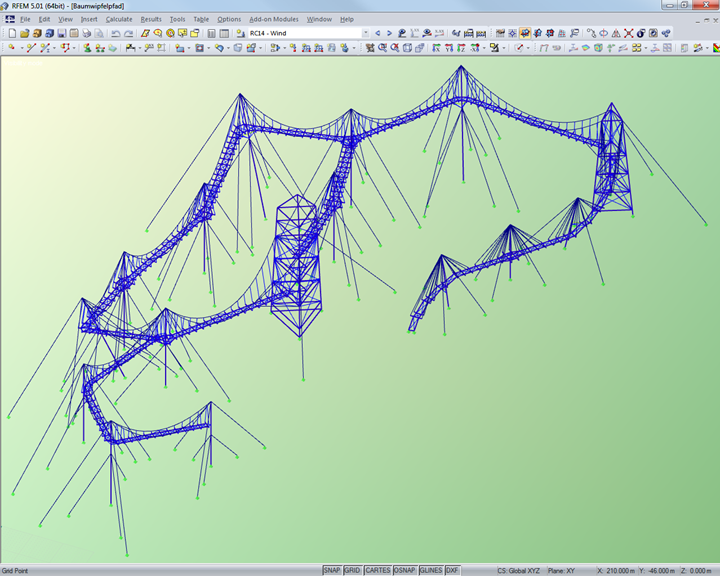

Une tour d'environ 40 m de haut et dotée d'un plan au sol triangulaire (en haut à droite sur la Figure 01), est utilisée pour contreventer la structure entière et comme point d'accès à l'escalier (sentier muletier). Ce sentier est une structure à haubans avec trois pylônes qui est moins sujette aux vibrations que la structure à ponts suspendus constituant le reste du projet. Cette tour est particulièrement importante pour que les visiteurs puissent emprunter l'escalier en toute sécurité.

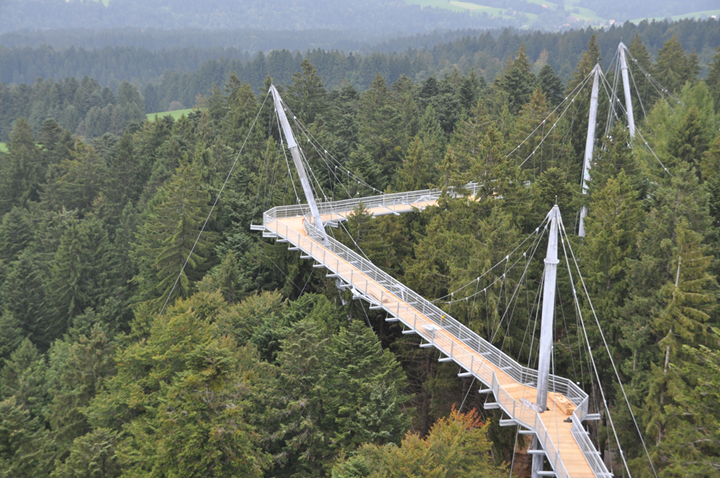

Les câbles porteurs des ponts suspendus ont un diamètre de 28,3 à 36,3 mm, selon leur portée. Ces haubans mesurant jusqu'à 68 m de long sont partiellement stabilisés par des câbles auxiliaires plus fins afin de limiter l'inclinaison causée par des effets aérodynamiques.

La société Biedenkapp Stahlbau a remporté le prix « M&T Metal Construction Award 2011 » dans la catégorie « Structures acier » pour la passerelle skywalk allgäu.
