La passerelle allgäu est un sentier de plus de 500 m de long qui sillonne la cime des arbres des Alpes d’Allgäu, dans la région du lac de Constance, à une hauteur variant entre 15 et 30 m du sol. Ce parcours circulaire à environ 1 000 m d'altitude supporté par 14 pylônes tendus par des câbles est composé de ponts à haubans et suspendus. Une tour d'observation de 50 m de haut est le point culminant du parcours et sa principale attraction puisqu'elle permet aux visiteurs d'admirer les Alpes, leurs contreforts et le lac de Constance.
La société cliente de Dlubal Software Meyer + Schubart a effectué le calcul statique de la structure métallique complète à l'aide de RFEM.
Meyer+Schubart, Wunstorf
www.meyer-schubart.de

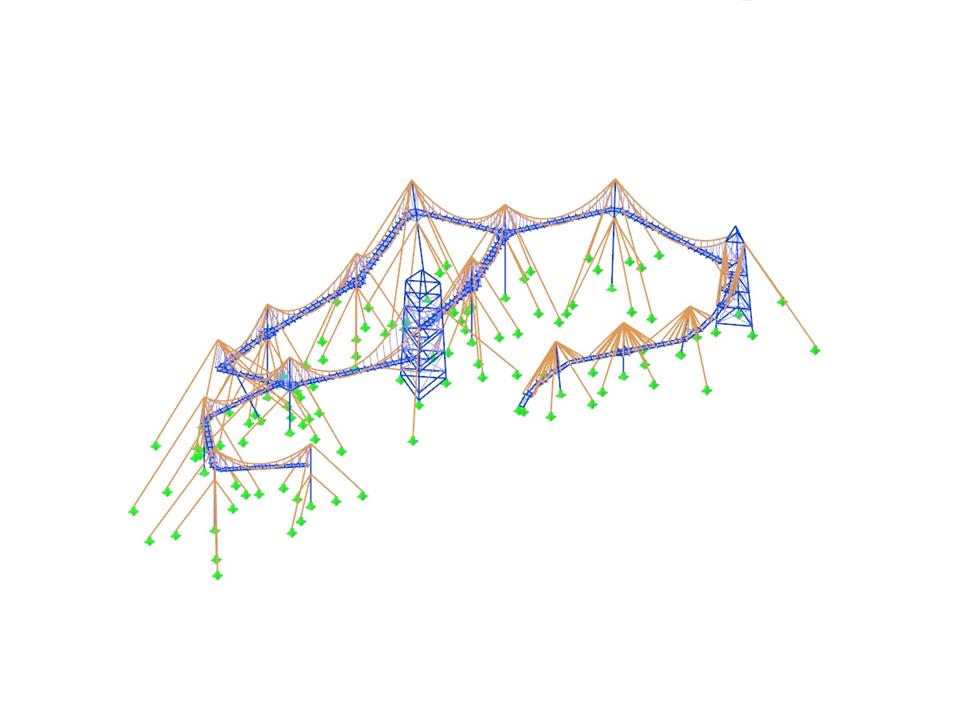

3D-Modell(© Meyer+Schubart)
La société cliente de Dlubal Software Meyer + Schubart a effectué le calcul statique de la structure métallique complète à l'aide de RFEM.
Meyer+Schubart, Wunstorf
www.meyer-schubart.de
3D-Modell(© Meyer+Schubart)
Structures de ponts suspendus
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 1578 |
Nombre de lignes | 2965 |
Nombre de barres | 2965 |
Nombre de cas de charge | 42 |
Nombre de combinaisons de charges | 252 |
Nombre de combinaisons de résultats | 6 |
Poids total | 306,084 t |
Dimensions (métrique) | 223,329 x 163,456 x 79,420 m |
Dimensions (impériales) | 732.71 x 536.27 x 260.56 feet |
Version du logiciel | 5.01.00 |
