El skywalk Allgäu es un sendero con una longitud de aproximadamente 500 metros, instalado a una altura de 15 a 30 metros sobre el nivel del terreno, que conduce a través de las copas de los árboles de los Alpes de Algovia. La construcción del sendero construido aproximadamente a 1.000 m sobre el nivel del mar está compuesto de estructuras atirantadas de cables y puentes colgantes. Está soportado por 14 torres arriostradas con cables. El punto central y la atracción turística más importante es la torre mirador de 50 metros de altura, que ofrece a los visitantes una maravillosa vista sobre los Alpes, los Prealpes y el lago de Constanza.
El análisis estructural de la construcción completa de acero fue realizado con RFEM por Meyer+Schubart, cliente de Dlubal.
Meyer + Schubart, Wunstorf
www.meyer-schubart.de

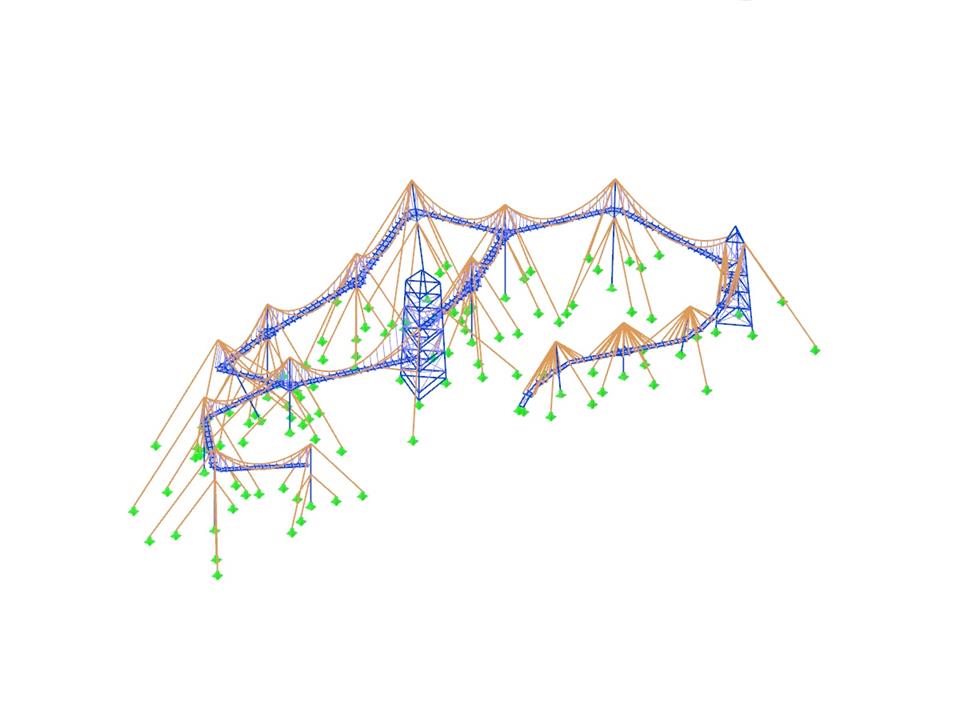

3D-Modell(© Meyer+Schubart)
El análisis estructural de la construcción completa de acero fue realizado con RFEM por Meyer+Schubart, cliente de Dlubal.
Meyer + Schubart, Wunstorf
www.meyer-schubart.de
3D-Modell(© Meyer+Schubart)
Estructuras de puentes colgantes
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1578 |
| Número de líneas | 2965 |
| Número de barras | 2965 |
| Número de casos de carga | 42 |
| Número de combinaciones de carga | 252 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 306.084 t |
| Dimensiones (métricas) | 223,329 x 163,456 x 79,420 m |
| Dimensiones (imperiales) | 732.71 x 536.27 x 260.56 feet |
| Versión del programa | 5.01.00 |
