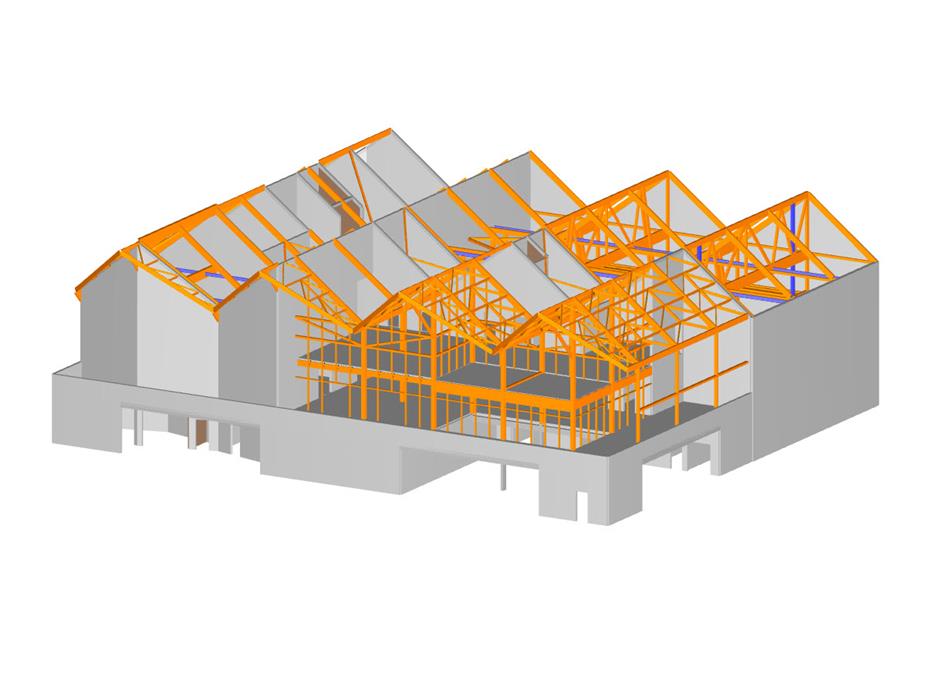

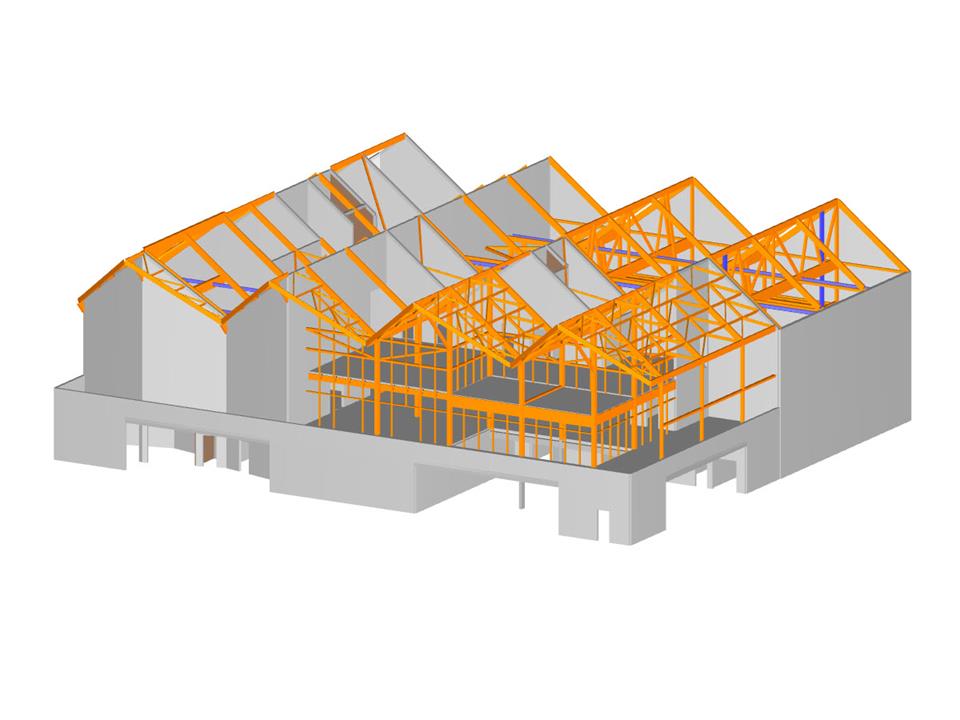

Quai M 音乐厅模型
无法下载
客户项目/只视图
节点数目: | 1920 |
线的数目 | 3355 |
杆件数目: | 2269 |
面的数目: | 130 |
实体数目 | 0 |
荷载工况数目 | 11 |
荷载组合数目 | 213 |
结果组合数目 | 6 |
总重量 | 2892,589 t |
翘曲区域尺寸 | 42,949 x 15,100 x 36,289 m |
