在这里您可以下载横梁交叉处的节点模型,然后使用有限元程序 RFEM 打开。
该模型将用于 2022 年 9 月 27 日的免费网络课堂“在 RFEM 6 中使用有限元模型分析钢结构节点”(德语,2022 年 9 月 29 日,英语)。

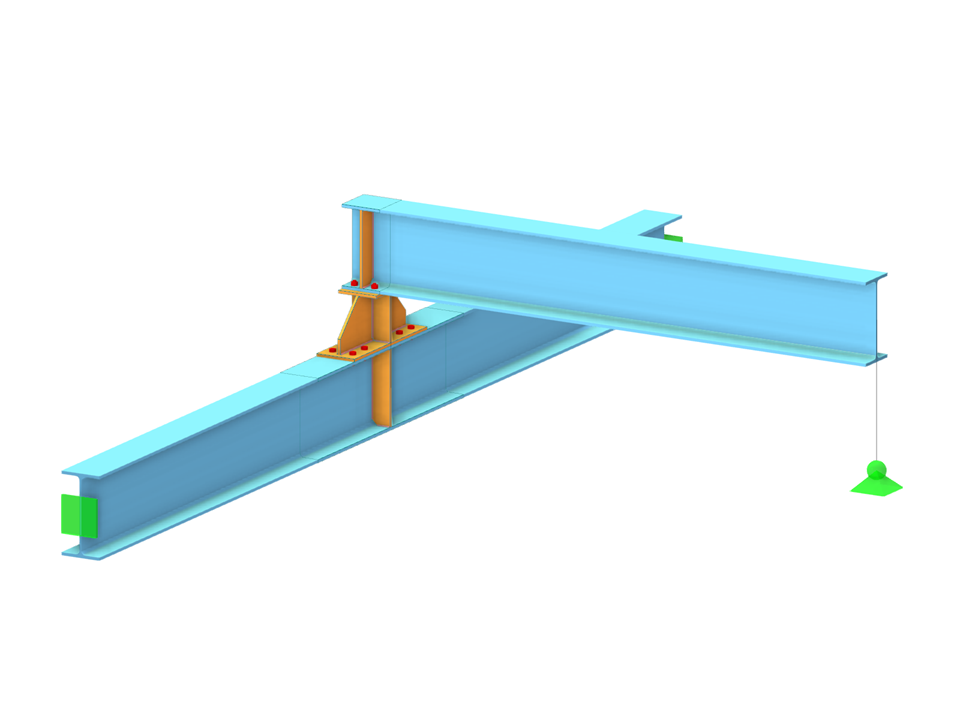

梁交叉的节点
节点数目: | 5 |
线的数目 | 4 |
杆件数目: | 4 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 1 |
结果组合数目 | 0 |
总重量 | 0,253 t |
翘曲区域尺寸 | 2.000 x 0.000 x 4.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
