在这里下载固定钢框架模型,然后使用有限元程序 RFEM 打开。
在 2022 年 5 月 12 日的免费网络课堂' RFEM 6 和 RSTAB 9 的新功能'中使用了该模型。

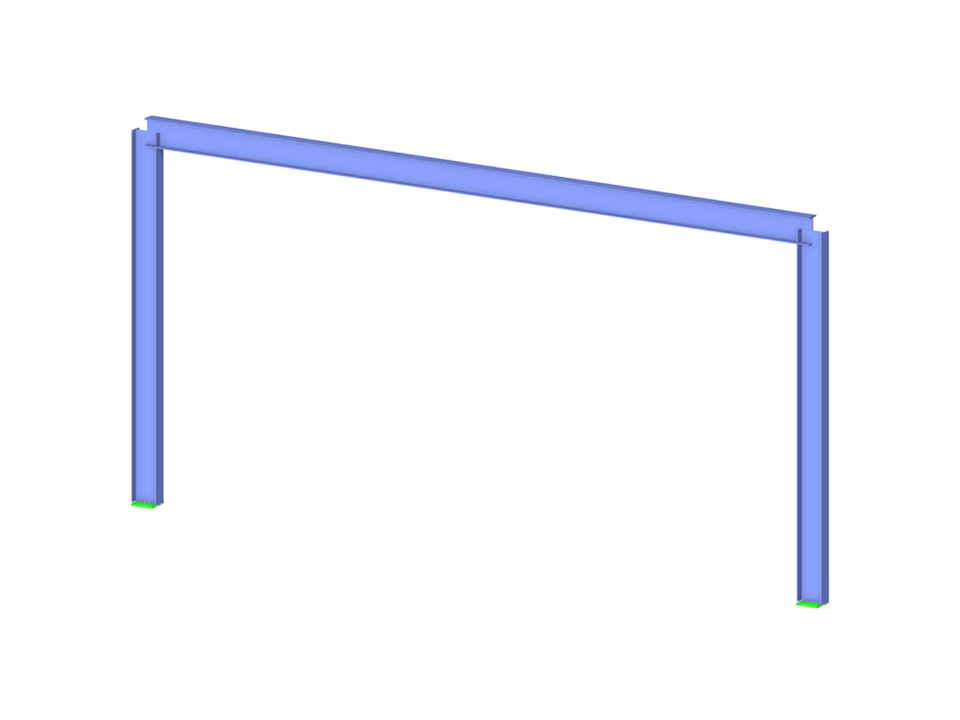

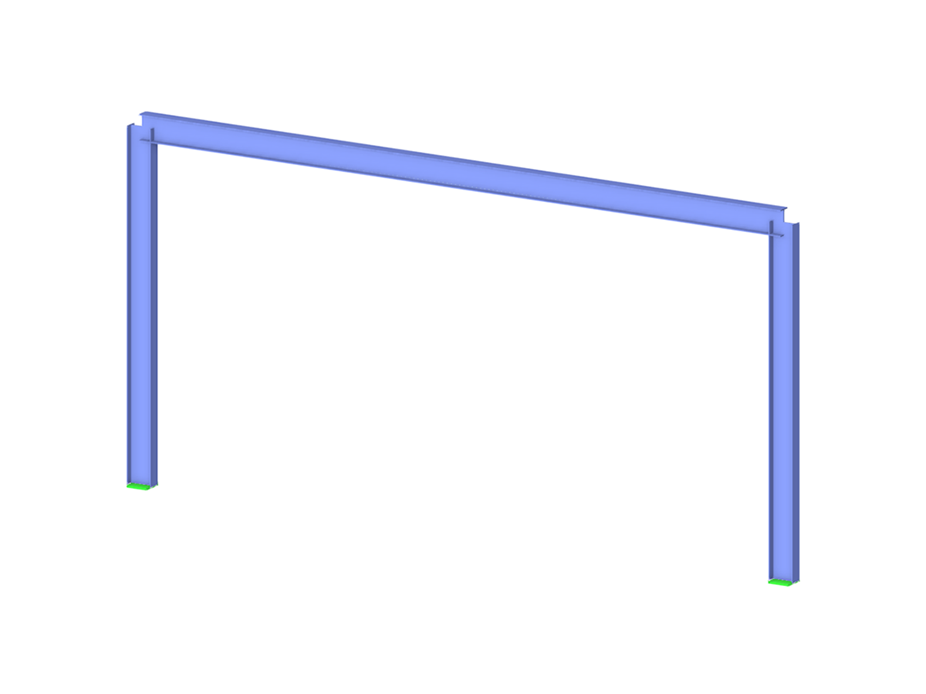

带脚本的固定钢框架
节点数目: | 4 |
线的数目 | 3 |
杆件数目: | 3 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 4 |
结果组合数目 | 0 |
总重量 | 0,676 t |
翘曲区域尺寸 | 8.000 x 4.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
了解钢结构连接刚度在结构设计中至关重要。 Often, connections are treated as strictly pinned or rigid, but this can lead to uneconomical or even dangerous design checks. 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,从而确保更安全和更经济的设计验算。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
