Téléchargez ici le modèle de ce cadre encastré en acier avec un script et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.
Ce modèle a été utilisé dans le webinaire gratuit ' Nouvelles fonctionnalités dans RFEM 6 et RSTAB 9 ' du 12 mai 2022 (en arabe).

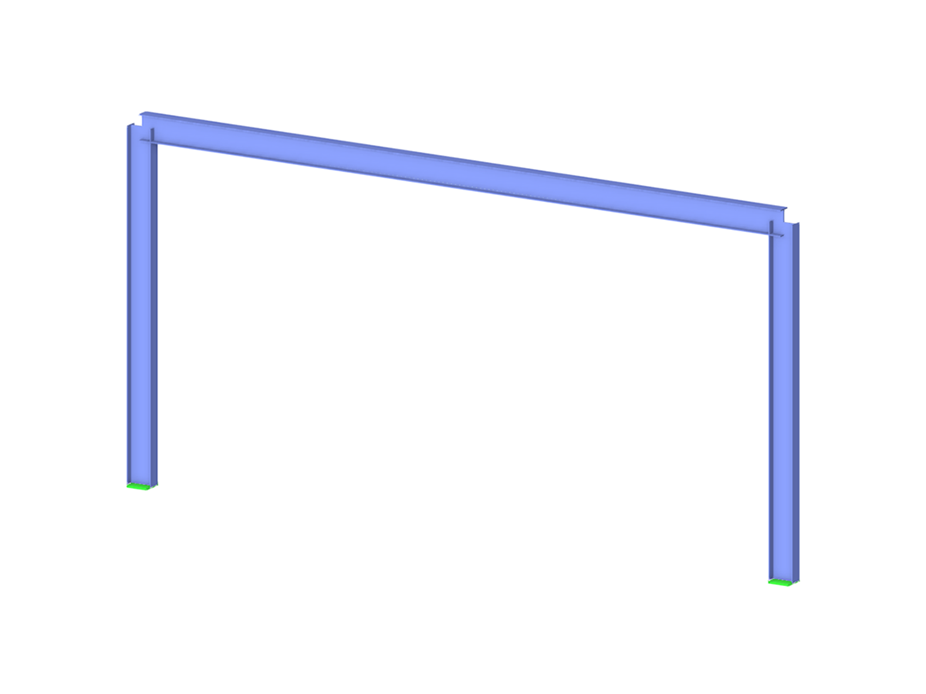

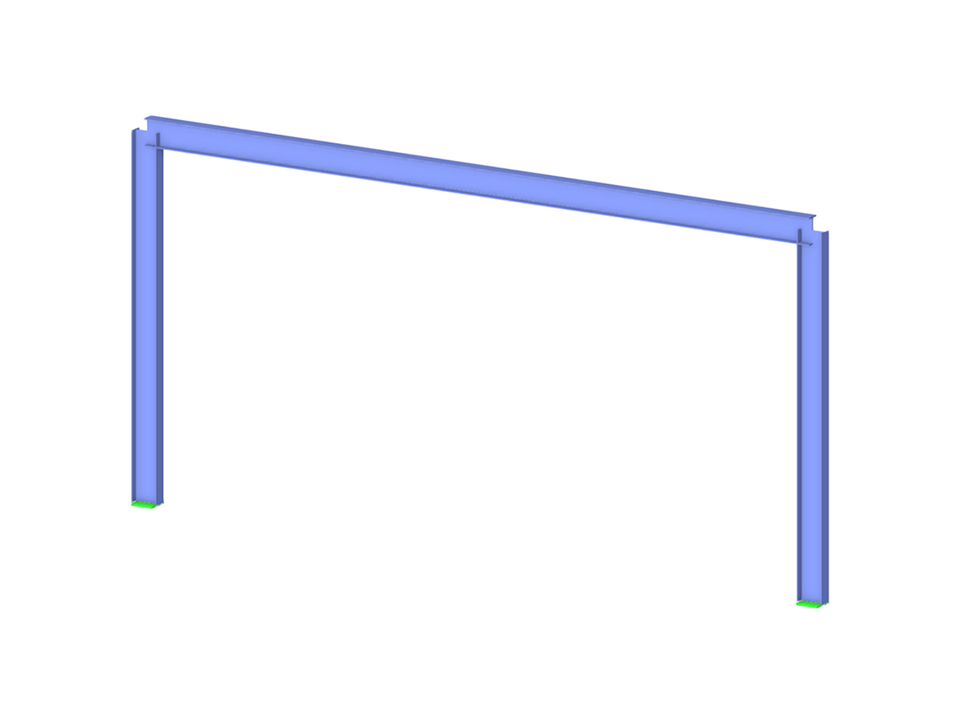

Cadre en acier fixe avec script
Nombre de nœuds | 4 |
Nombre de lignes | 3 |
Nombre de barres | 3 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 4 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,676 t |
Dimensions (métrique) | 8,000 x 4,000 x 0,000 m |
Dimensions (impériales) | 26.25 x 13.12 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
