在RF-/DYNAM Pro中基于该模型的多振型反应谱方法采用多振型反应谱方法进行了等效荷载计算。

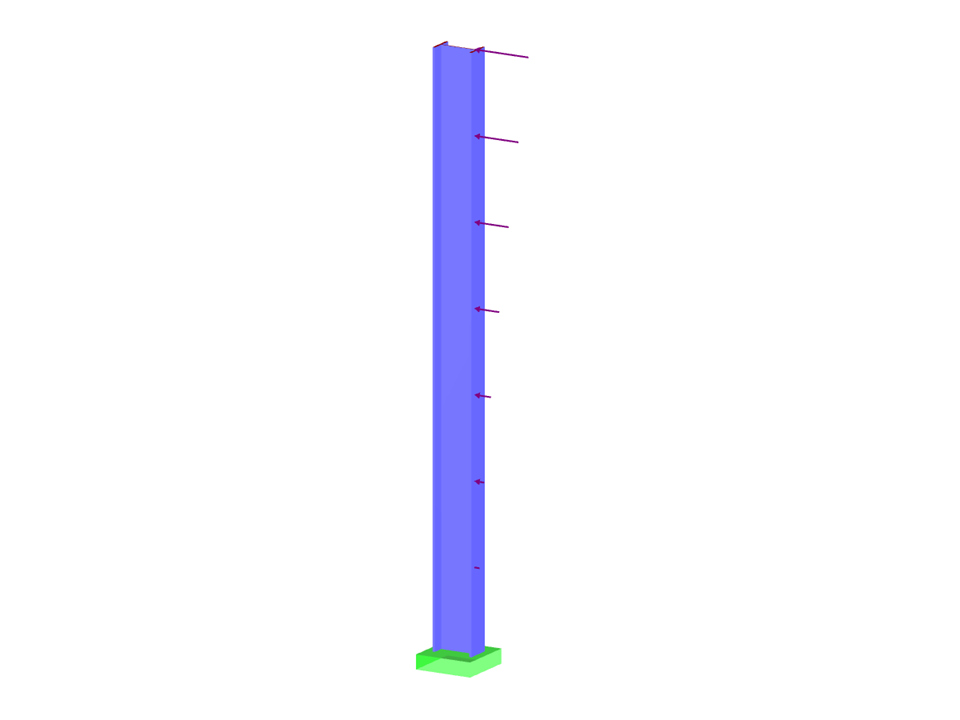

七个质量点的悬臂梁
节点数目: | 8 |
线的数目 | 7 |
杆件数目: | 7 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 0 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 1,311 t |
翘曲区域尺寸 | 0.000 x 7.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![可视化七个质量节点的悬臂梁](/zh/webimage/015136/2963425/Systembild_DYNAM.png?mw=512&hash=d80d3f876524421765593e77a111d2d0cc46f164)
Mit RF-/DYNAM Pro Ersatzlasten ist es möglich, eine Ersatzlastberechnung anhand des multimodalen Antwortspektren-Verfahrens zu durchzuführen. Im dargestellten Beispiel wurde dies für einen Mehrmassenschwinger durchgeführt.
