В области стеклянных конструкций применяются различные стеклянные и слоистые структуры, которые используются для различных целей. Обычно речь идет о следующих материалах: термополированное листовое стекло (флоат-стекло), частично закаленное стекло и упрочненное защитное стекло.
Увеличивается доля стекла, используемого при планировке здания. Открытые, залитые светом здания = это типичный знак современной архитектуры. Однако при проектировании специализированным инженерам приходится сталкиваться с новыми проблемами. Одним из таких примеров являются стеклянные фасады высотой до потолка, нагруженные перилами. Влияние этой нагрузки, а также расчет деформации показаны в данной статье.

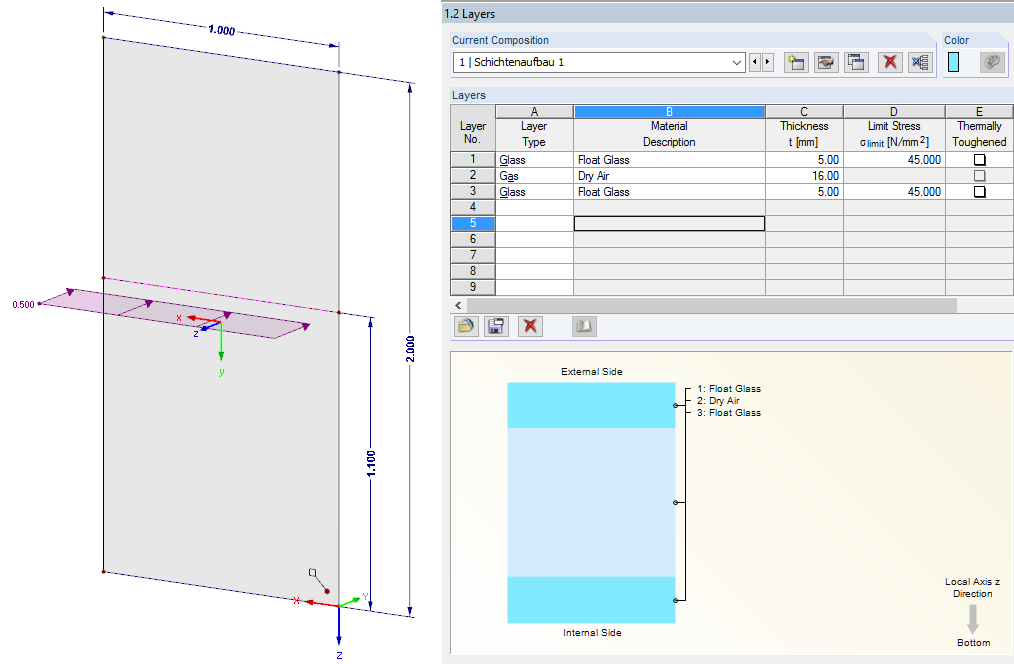

Нагрузки на изоляционное стекло от климатических воздействий четко регламентированы нормой DIN 18008. Diese Art der Belastung kann bei entsprechender Scheibengeometrie auch maßgebend für die Bemessung im Zustand der Tragfähigkeit werden. Eine FE-Bemessung am Gesamtsystem mit Abbildung des SZR als Gasvolumen liefert exakte Ergebnisse zur Analyse. Im Gegenzug gewinnt jedoch auch eine stichpunktartige Plausibilitätskontrolle immer mehr an Bedeutung. Nachfolgend werden verschiedene Optionen aufgezeigt, wie diese Kontrollen durchgeführt werden können.

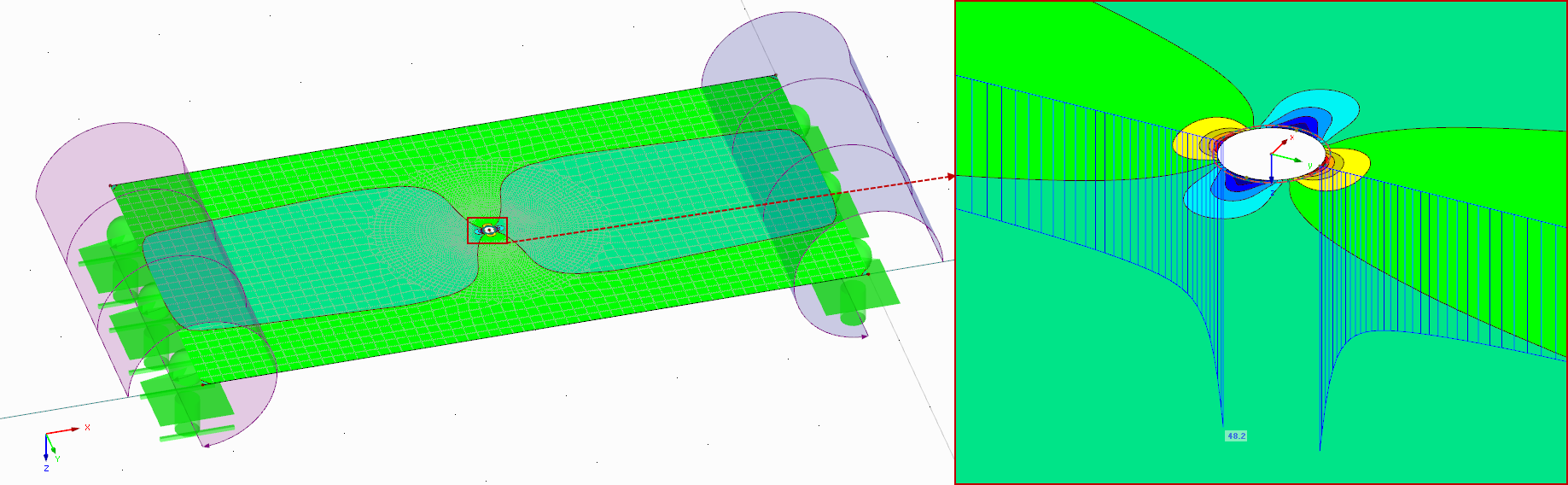

Как упоминалось в части 1, в соответствии с действующей нормой DIN 18008-3, в стеклянных конструкциях разрешается создавать точечные опоры для компонентов стеклянных конструкций с помощью МКЭ для расчета их адекватного предельного состояния по несущей способности. Эти правила описаны в приложении B норматива [1].

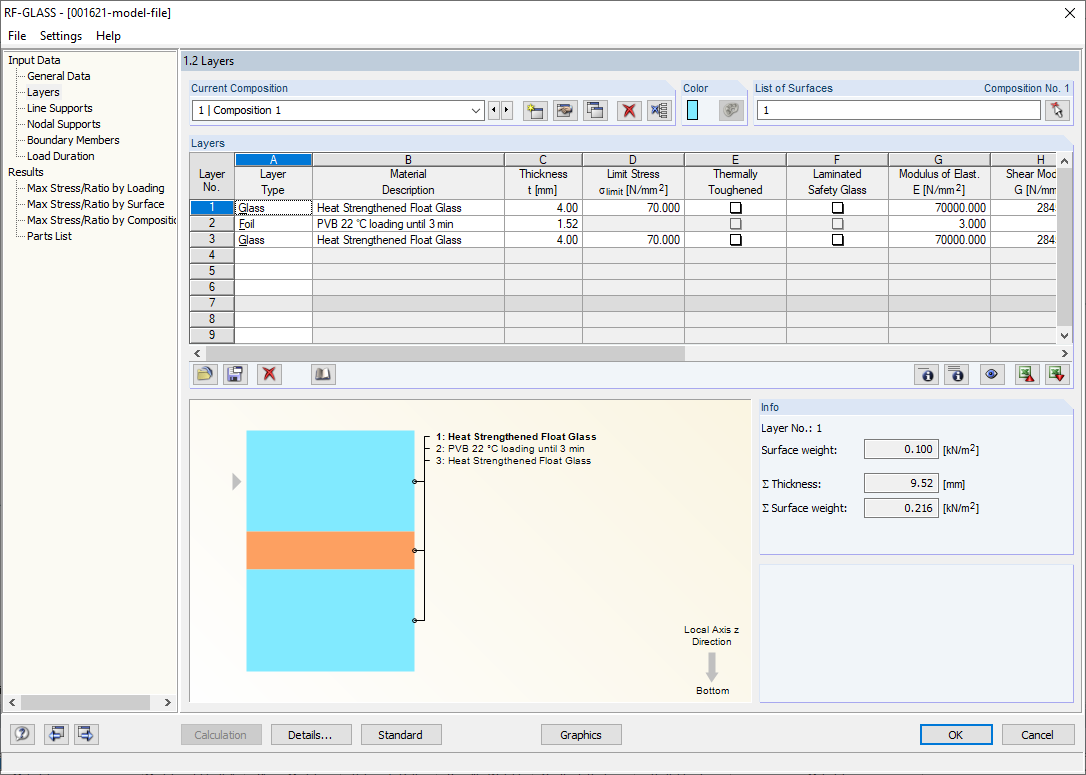

Общий расчет придает жесткость, определенную с помощью выбранной композиции и геометрии стекла, к каждой поверхности. Затем вычисление идет с помощью теории пластин. Можно выбрать, нужно ли учитывать сдвиг соединительных слоев.
В случае местного расчета, можно далее задать расчет 2D или 3D. Двумерный расчет означает, что однослойное или многослойное стекло моделируется как поверхность, толщина которой рассчитывается на основе выбранной структуры и геометрии стекла (с помощью теории пластин). Аналогично общему расчету, можно дополнительно учесть сдвиг соединительных слоев.
Расчет 3D использует в модели тела, чтобы заменить каждый слой композиции. Таким образом, результаты будут более точными, но расчет потребует больше времени.
Моделировать защитное стекло возможно, только если выбран местный расчет. Слой газа всегда моделируется как твердый элемент, поэтому отдельные части изоляционного стекла необходимо рассчитывать независимо от окружающей конструкции. Закон идеального газа (термическое уравнение состояния идеальных газов) учитывается при расчётах и анализе третьего порядка.
После завершения расчета, результаты изображаются в виде четко структурированных окон результатов. Таким образом, можно легко найти максимальное соотношение напряжений. Также изображаются эпюры напряжений по композициям.
Кроме того, RF-GLASS отображает перечень элементов, а для защитного стекла - давление газа. Результаты можно изобразить графически в модели RFEM.
Таблицы исходных данных и результатов RF-GLASS, включая графику, могут быть добавлены в протокол результатов RFEM. Также можно экспортировать все таблицы в MS Excel.
- Расчет однослойного или многослойного стекла, а также газослойного стеклопакета
- расчет искривленного стекла
- Возможность выбрать либо местный расчет без учета влияния окружающей конструкции, либо общий расчет с учетом влияния всей конструкции
- Расчет предельных напряжений по норме DIN 18008:2010-12 или TRLV:2006-08
- Придание нагрузок классам длительности нагрузки
- Обширная база данных материалов, включая все распространенные типы стекла, плёнки и газа, в соответствии со стандартами DIN 18008:2010-12, E DIN EN 13474 и нормативом TRLV:2006-08
- Возможность учета сдвиговых соединений слоев
- Учёт климатических нагрузок
- Расчет по линейному статическому анализу или нелинейный расчет по методу больших деформаций. расчет
- Расчет напряжений и расчет предельных состояний по несущей способности и пригодности к эксплуатации
- Графическое отображение всех результатов в программе RFEM
- Возможность фильтрации результатов и цветовой шкалы в таблицах результатов
- Прямой экспорт данных в программу MS Excel
