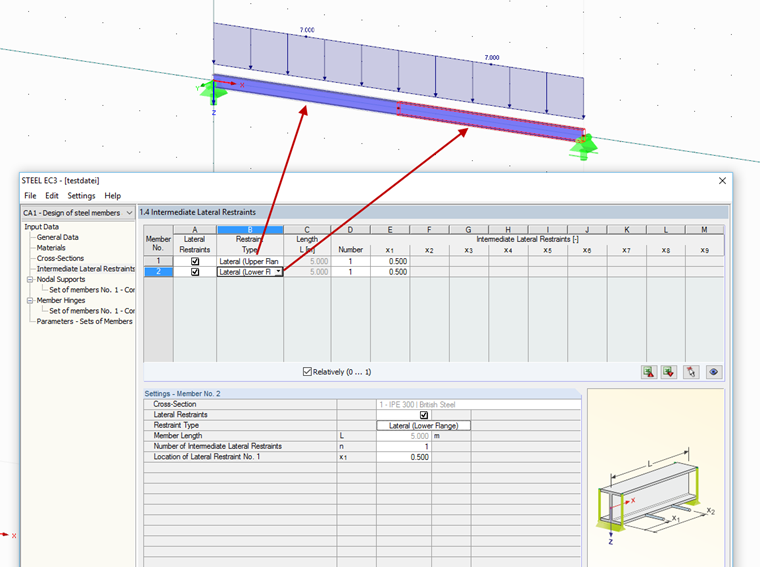

Если вам нужно задать различные типы боковых промежуточных опор, тогда необходимо разделить конкретный стержень. After that, you can create a set of member and with that done, you can easily define different types of intermediate supports along this set of member, or you can use different nodal supports in the nodes of the set of member.
Различные типы боковых промежуточных защемлений для отдельного элемента в модуле RF-/STEEL EC3
Мне нужно задать для одного элемента в модуле RF-/STEEL EC3 различные типы боковых промежуточных защемлений. Как это возможно?
