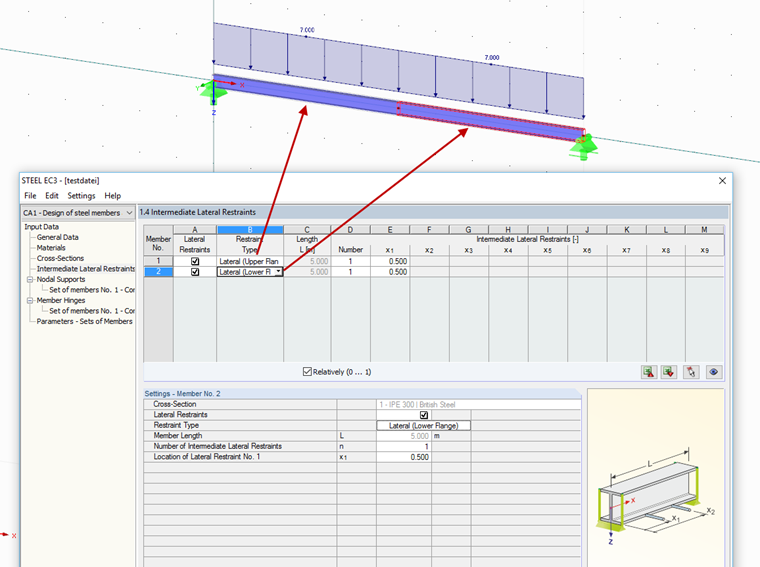

W przypadku konieczności zdefiniowania różnych typów bocznych podpór pośrednich konieczne jest podzielenie określonego pręta. After that, you can create a set of member and with that done, you can easily define different types of intermediate supports along this set of member, or you can use different nodal supports in the nodes of the set of member.
