Нелинейный расчёт для динамического анализа

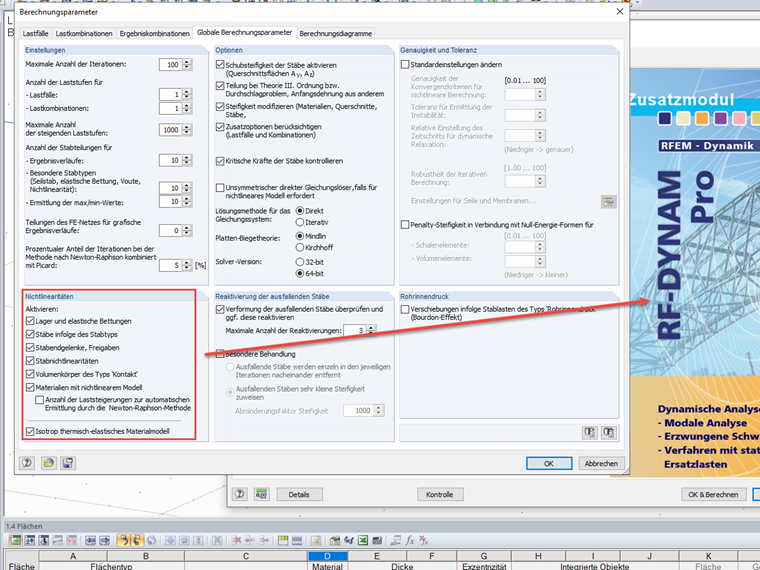

Выполняется ли в дополнительном модуле RF‑/DYNAM Pro нелинейный расчет?


Ответ:

В частях программы Natural Vibrations , Forced Vibrations и Equivalent Loads дополнительного модуля RF-/DYNAM Pro выполняется линейный расчет. Nichtlinearitäten wie Ausfall bei Zug oder nichtlineare Materialeigenschaften werden ignoriert. Seile oder Zugstäbe werden beispielsweise durch den Stabtyp Fachwerkstab ersetzt. Dies resultiert aus den Berechnungsverfahren: Sowohl die Eigenschwingungsanalyse als auch das Antwortspektrenverfahren sind rein lineare Verfahren.

Der Programmteil "Nichtlineares Zeitverlaufsverfahren" bietet ein nichtlineares Zeitverlaufsverfahren von Zeitdiagrammen (beliebige Anregung der Struktur) und Akzelerogrammen (Anregung der Auflager) mittels einer impliziten und expliziten Analyse. Hier werden viele Nichtlinearitäten, die in RFEM 5 oder RSTAB 8 definiert werden können, berücksichtigt.


Автор

Г-жа Эффлер отвечает за разработку продуктов для динамического расчета и оказывает техническую поддержку нашим клиентам.
