Nelineární výpočet pro dynamickou analýzu

Provádí se v přídavném modulu RF-/DYNAM Pro nelineární výpočet?

Odpověď:

V částech programu Natural Vibrations , Forced Vibrations a Equivalent Loads přídavného modulu RF-/DYNAM Pro se provádí lineární výpočet. Nichtlinearitäten wie Ausfall bei Zug oder nichtlineare Materialeigenschaften werden ignoriert. Seile oder Zugstäbe werden beispielsweise durch den Stabtyp Fachwerkstab ersetzt. Dies resultiert aus den Berechnungsverfahren: Sowohl die Eigenschwingungsanalyse als auch das Antwortspektrenverfahren sind rein lineare Verfahren.

Der Programmteil "Nichtlineares Zeitverlaufsverfahren" bietet ein nichtlineares Zeitverlaufsverfahren von Zeitdiagrammen (beliebige Anregung der Struktur) und Akzelerogrammen (Anregung der Auflager) mittels einer impliziten und expliziten Analyse. Hier werden viele Nichtlinearitäten, die in RFEM 5 oder RSTAB 8 definiert werden können, berücksichtigt.

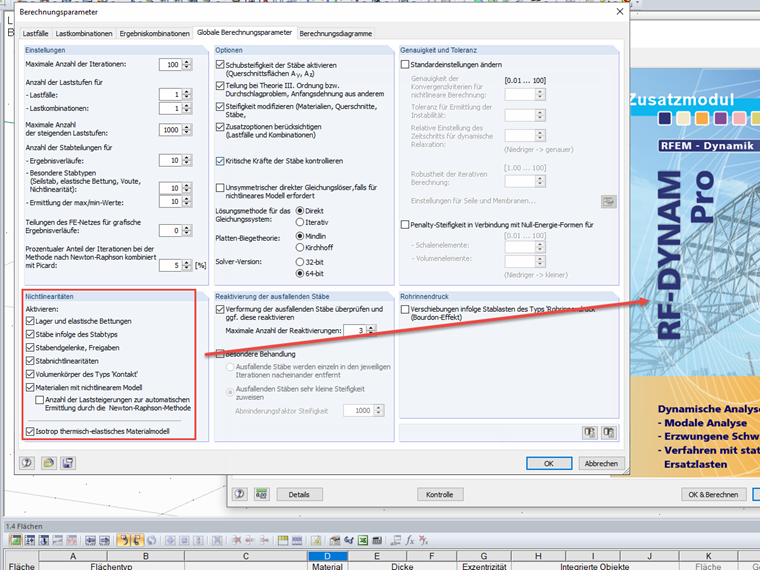

Použití nelinearit v modulu RF-/DYNAM Pro
Použití nelinearit v modulu RF-/DYNAM Pro

Autor

Ing. Effler se podílí na vývoji v oblasti dynamiky a v rámci technické podpory pečuje o naše zákazníky.

Reference
  1. Software Dlubal. (2020). Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, září 2017
