Este artigo apresenta o dimensionamento de um pilar rígido aplicado à zona de tração da ligação. O modelo é baseado num exemplo na literatura de referência [1].
Sistema
O pilar é constituído por uma secção HEB 280 e aço de construção S 235 JR.
Na janela 1.4 do RF-/JOINTS, as dimensões da fundação são especificadas como 140 x 120 x 80 cm. A classe de betão é C20/25.
Os parâmetros da placa de base são definidos na janela 1.5 conforme ilustrado na Figura 02.
As dimensões e posições das âncoras são definidas na janela 1.6 (ver Figura 03).
Forças internas
O RF-/JOINTS permite definir os esforços internos manualmente e, portanto, independentemente do modelo do RFEM/RSTAB.
As seguintes forças internas de dimensionamento são especificadas na janela 1.3:
NEd = -396,0 kN
VEd = 21,5 kN
MEd = -110,0 kN
Âncora
Para determinar as forças internas relevantes para dimensionamento, são necessárias as seguintes distinções de caso:

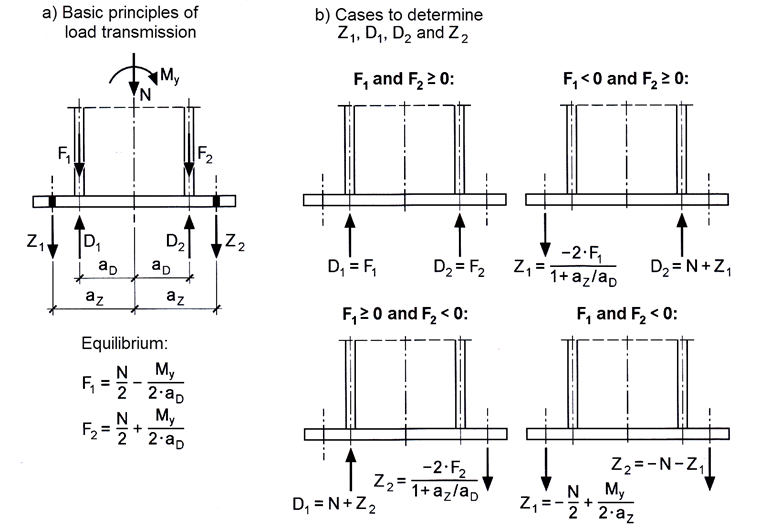

![Case Distinction According to [1]](/pt/webimage/009458/2418912/04-en-png.png?mw=760&hash=43d2f9b52323d85683e204e06a24e8f962c3a300)
O "Caso F1 <0 e F2 ≥ 0" deve ser assumido como determinante para a análise da ligação na zona de tração.
A secção seguinte do artigo apresenta as verificações da ligação na zona de tração em relação à âncora e ao betão.
Tensão de tração da âncora

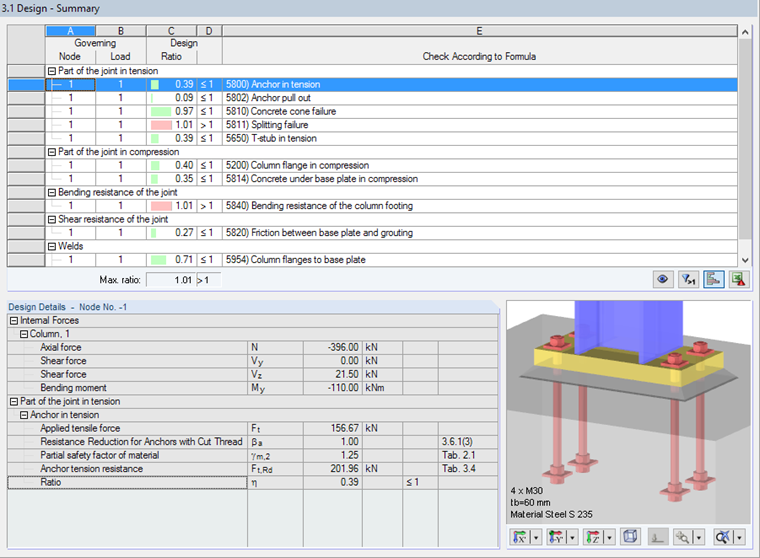

Com a âncora M30 (resistência 5,6, AS = 5,61 cm²), o dimensionamento de acordo com [2] , Tabela 3.4 é o seguinte:
Arrancar âncora

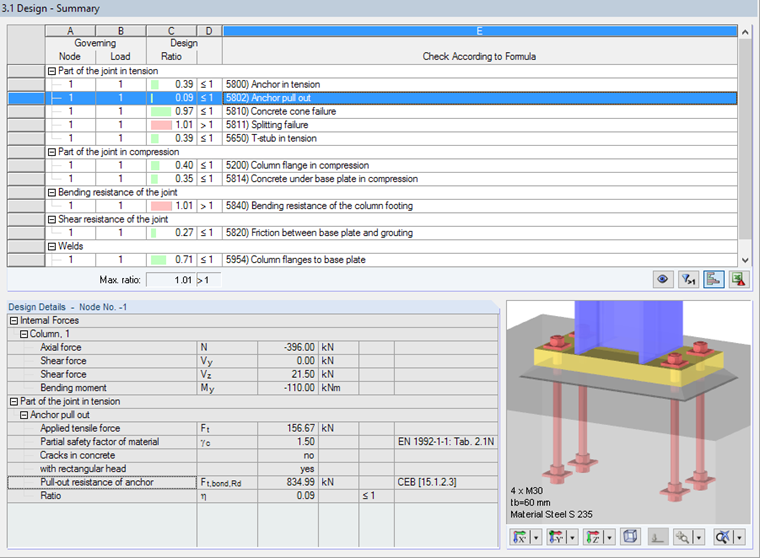

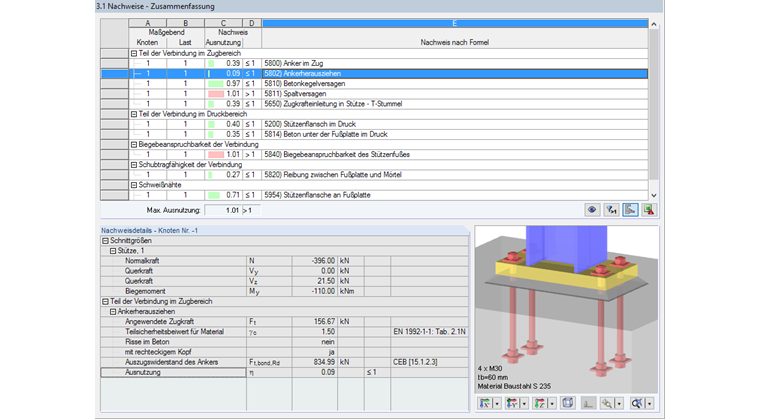

A resistência ao arrancamento da âncora é determinada de acordo com [4] , Secção 15.1.2.3, da seguinte forma:
Falha do cone de betão

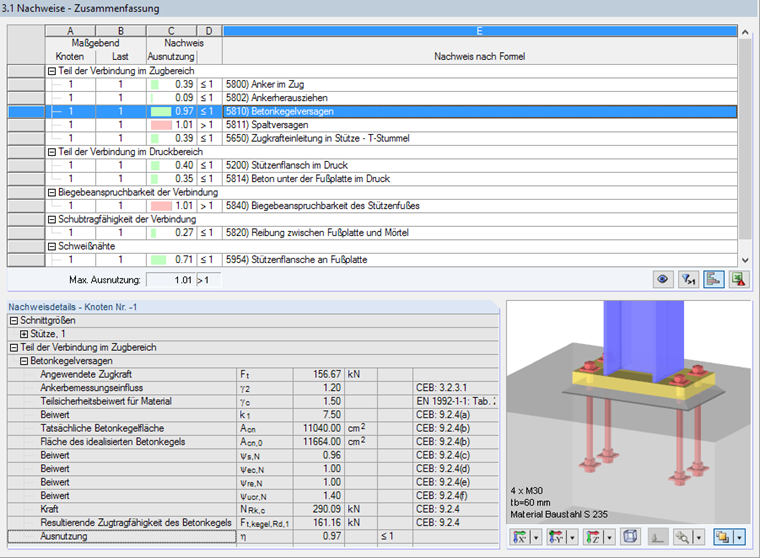

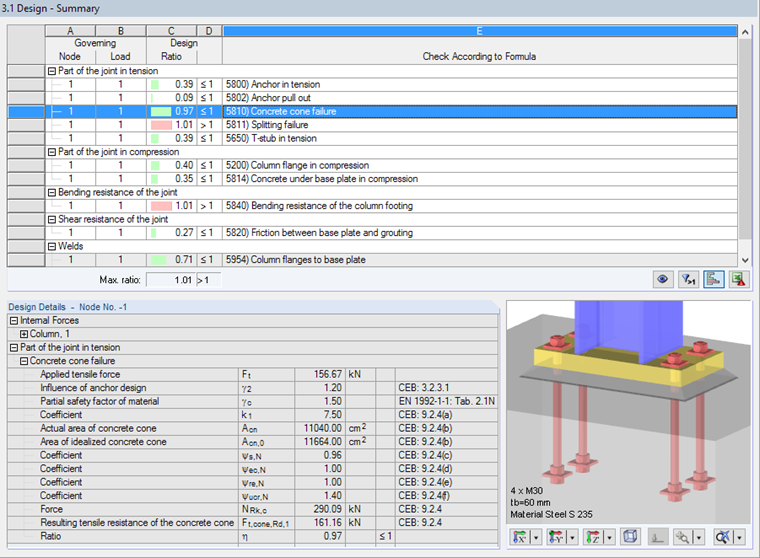

No caso de rotura do cone de betão, surge uma rotura cónica na extremidade do elemento de ancoragem. O dimensionamento da rotura do cone do betão é realizado de acordo com [4] , Secção 9.2.4.
Rotura por divisão

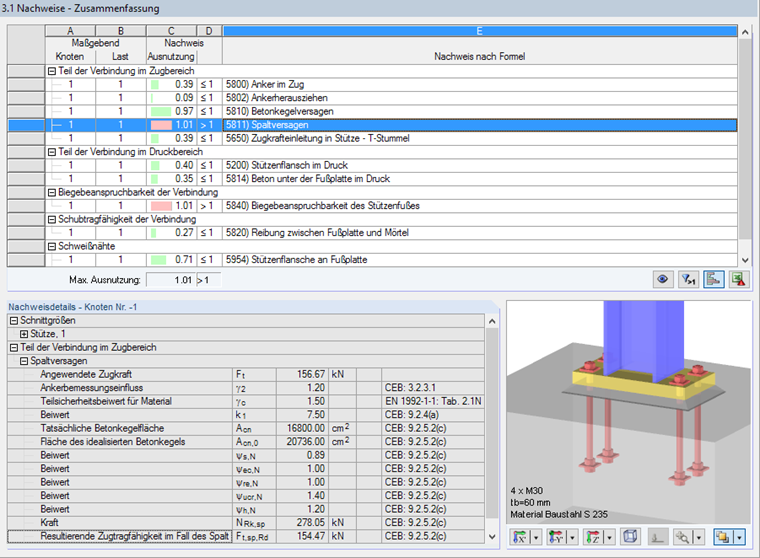

As forças de divisão causam fissuras no betão. Elas ocorrem como circunferenciais radiais em torno da âncora e, portanto, perpendiculares à força de tração. A falha de divisão também é analisada de acordo com [4] , Secção 9.2.4.
A resistência à força de tração do betão é ligeiramente excedida. Neste caso, a rotura por divisão é determinante para o dimensionamento nas áreas de tração da ligação.
A análise para a área de tração é concluída no programa através do dimensionamento da introdução da força de tração. No entanto, isso não é descrito com mais detalhes neste artigo. Além disso, é necessário dimensionar as partes da ligação na zona de compressão, a resistência à flexão da ligação, a resistência ao corte e as soldaduras.
Resumo
RF-JOINTS Steel - Column Base dimensiona as bases dos pilares articulados ou com alguma restrição. No caso de um pilar com laje de base sujeita a tensões de tração, é necessário considerar as tensões de tração que surgem no betão devido à introdução de cargas no ligador. A resistência à tração do betão é frequentemente determinante para as cargas que podem ser transferidas pela ligação.
