SHAPE-MASSIVE

Program do definiowania charakterystyk przekrojów SHAPE-MASSIVE działa niezależnie od programu głównego. Program określa właściwości przekroju dowolnych przekrojów masywnych i oblicza ich naprężenia. Ponadto możliwe jest przeprowadzenie wymiarowania betonu zbrojonego zgodnie z Eurokodem 2 i innymi normami.

W przypadku SHAPE-MASSIVE istnieje możliwość połączenia z RFEM 5 i RSTAB 8: Przekroje w SHAPE-MASSIVE są również dostępne w bibliotece programu wykorzystującym MES lub w programie do analizy konstrukcji szkieletowych; i odwrotnie, siły wewnętrzne z programów RFEM i RSTAB mogą być importowane i obliczane w SHAPE-MASSIVE.

Właściwości przekrojów, analiza naprężeń i wymiarowanie betonu zbrojonego dla przekrojów masywnych

Ogółem: 6

SHAPE-THIN - Charakterystyki przekrojów cienkościennych

SHAPE-MASSIVE (de) | Funkcje

Modelowanie przekroju z wykorzystaniem powierzchni, otworów i powierzchni punktowych (zbrojenia) ograniczonych wielokątami
Automatyczne lub indywidualne rozmieszczenie punktów naprężeń
Rozszerzalna biblioteka materiałów dla betonu, stali i stali zbrojeniowej
Charakterystyki przekrojów żelbetowych i kompozytowych
Analiza naprężeń z hipotezą plastyczności według von Misesa i Tresca
Wymiarowanie betonu zbrojonego według:
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700: 2001-06-01
- EN 1992-1-1:2004
Aby przeprowadzić obliczenia zgodnie z EN 1992-1-1:2004, dostępne są następujące załączniki krajowe:
- DIN EN 1992-1-1/NA:2013-04 (Niemcy)
- NEN-EN 1992-1-1/NA:2011-11 (Holandia)
- CSN EN 1992-1-1/NA:2006-11 (Republika Czeska)
- ÖNORM B 1992-1-1:2011-12 (Austria)
- UNE EN 1992-1-1/NA:2010-11 (Hiszpania)
- EN 1992-1-1 DK NA:2007-11 (Dania)
- SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
- NF EN 1992-1-1/NA:2007-03 (Francja)
- STN EN 1992-1-1/NA:2008-06 (Słowacja)
- SFS EN 1992-1-1/NA:2007-10 (Finlandia)
- BS EN 1992-1-1:2004 (Wielka Brytania)
- SS EN 1992-1-1/NA:2008-06 (Singapur)
- NP EN 1992-1-1/NA:2010-02 (Portugalia)
- UNI EN 1992-1-1/NA:2007-07 (Włochy)
- SS EN 1992-1-1/NA:2008 (Szwecja)
- PN EN 1992-1-1/NA:2008-04 (Polska)
- NBN EN 1992-1-1 ANB:2010 (Belgia)
- ZK dla CYS EN 1992-1-1:2004/NA:2009 (Cypr)
- BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
- LST EN 1992-1-1:2005/NA:2011 (Litwa)
- SR EN 1992-1-1:2004/NA:2008 (Rumunia)
Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
- Wymiarowanie betonu zbrojonego pod kątem rozkładu naprężeń i odkształceń, dostępnego bezpieczeństwa lub obliczania bezpośredniego
- Wyniki listy zbrojenia i całkowitego pola przekroju
- Protokół wydruku z możliwością wydruku skróconego formularza

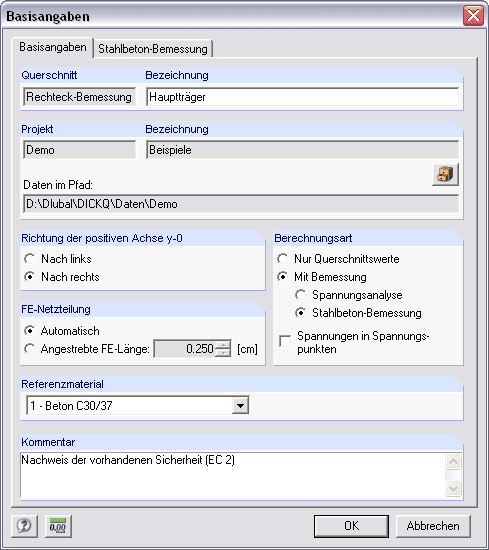

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

SHAPE-MASSIVE (de) | Wprowadzanie danych

Przekrój można dowolnie modelować przy użyciu powierzchni ograniczonych liniami wielokątów, wraz z otworami i powierzchniami punktowymi (pręty zbrojeniowe). Oprócz tego można zaimportować geometrię przy użyciu interfejsu DXF. Obszerna biblioteka materiałów ułatwia modelowanie przekrojów złożonych.

Stopniowanie zbrojenia można uwzględnić przy użyciu średnic granicznych i priorytetów. Ponadto można uwzględnić odpowiednie otuliny betonowe oraz sprężenie.

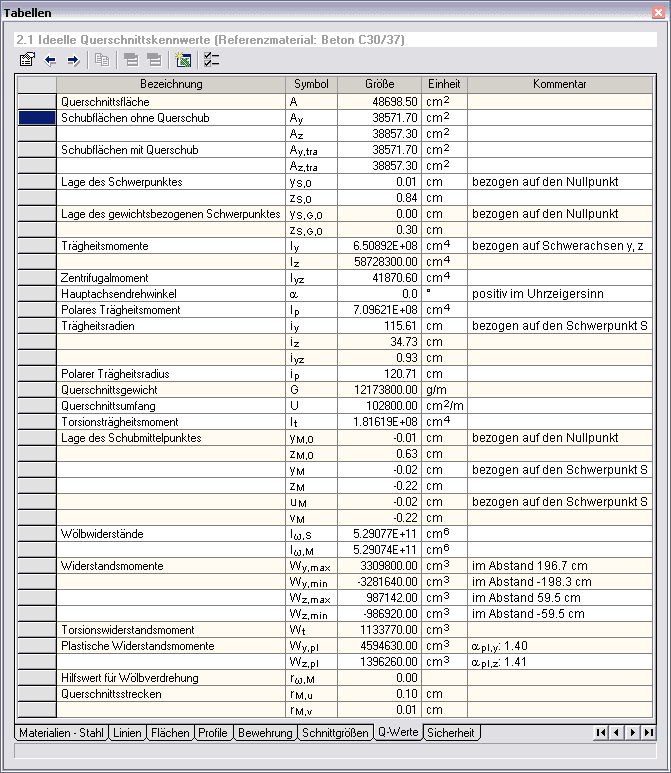

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

SHAPE-MASSIVE (de) | Parametry przekroju

Pole przekroju A
Pola ścinania A_y i A_z z i bez ścinania poprzecznego
Położenie środka ciężkości y_S, z_S
momenty pola 2 stopnie I_y, I_z, I_yz, I_u, I_v, I_p
Pochylenie osi głównych α
Promienie bezwładności i_y, i_z, i_yz, i_u, i_v, i_p
Moment bezwładności przy skręcaniu swobodnym J
Ciężar przekroju G i obwód przekroju U
Położenie środka ścinania y_M, z_M
Stałe skręcania nieswobodnego I_w,S, I_w,M
Maksymalne i minimalne moduły przekroju S_y, S_z, S_u, S_v i S_t
Plastyczne wskaźniki zginania Z_y, Z_z, Z_u, Z_v
Funkcja naprężenia według Prandtla F
Pochodna F w odniesieniu do y i z
Zwichrzenie w

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Normalspannungen

SHAPE-MASSIVE (de) | Analiza naprężeń

Naprężenia normalne_{s x} wywołane siłą osiową i zginaniem
Naprężenia styczne τ wywołane siłą tnącą i skręcaniem
Naprężenia zastępcze σ_{v w} porównaniu z naprężeniem granicznym
Stopnie wykorzystania odniesione do naprężeń granicznych
Naprężenie normalne_{s x} wywołane jednostkową siłą osiową N
Naprężenie styczne τ wywołane jednostkowymi siłami tnącymi V_y, V_z, V_u, V_v
Naprężenie normalne σ_x wywołane momentami jednostkowymi_My, M_z, M_u, M_v

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

SHAPE-MASSIVE (de) | Wymiarowanie betonu zbrojonego

Naprężenia s i odkształcenia ε betonu i zbrojenia bez uwzględnienia wytrzymałości betonu na rozciąganie (stan II)
Obliczenia w stanie granicznym nośności (istniejący stopień bezpieczeństwa) lub dla określonych sił wewnętrznych
Położenie osi neutralnych a_N, y_0,N, z_0,N
Zakrzywienia k_y, k_z
odkształcenie w punkcie zerowym ε₀ i odkształcenia główne na krawędzi ściskanej ε₁ i na krawędzi rozciąganej ε₂
Decydujące odkształcenie stali ε_2s

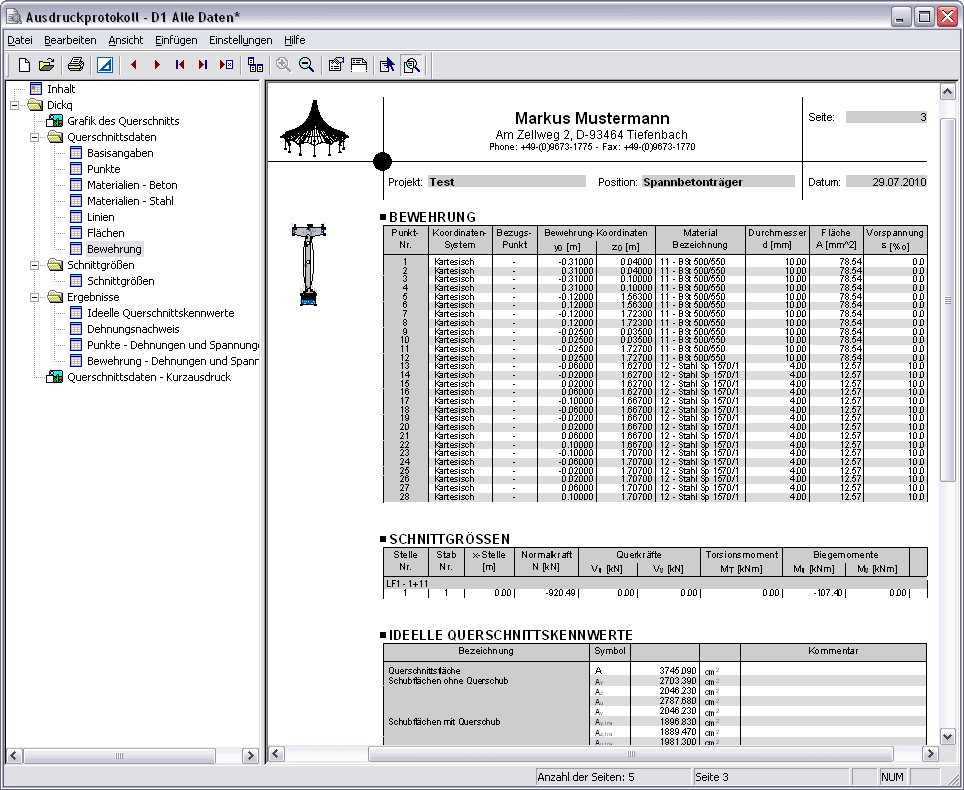

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

SHAPE-MASSIVE (de) | Ocena wyników

Wszystkie wyniki mogą być wyświetlane i analizowane w postaci numerycznej i graficznej. W przypadku wizualizacji wyników, narzędzia wyboru pozwalają na ich szczegółową ocenę.

Protokół wydruku jest zgodny z wysokimi normami RFEM 6 i RSTAB 9. Modyfikacje przekroju aktualizowane są automatycznie. Ponadto skrócony protokół można wydrukować w krótkiej formie, zawierający wszystkie istotne dane i grafikę przekroju zdefiniowaną przez użytkownika.
