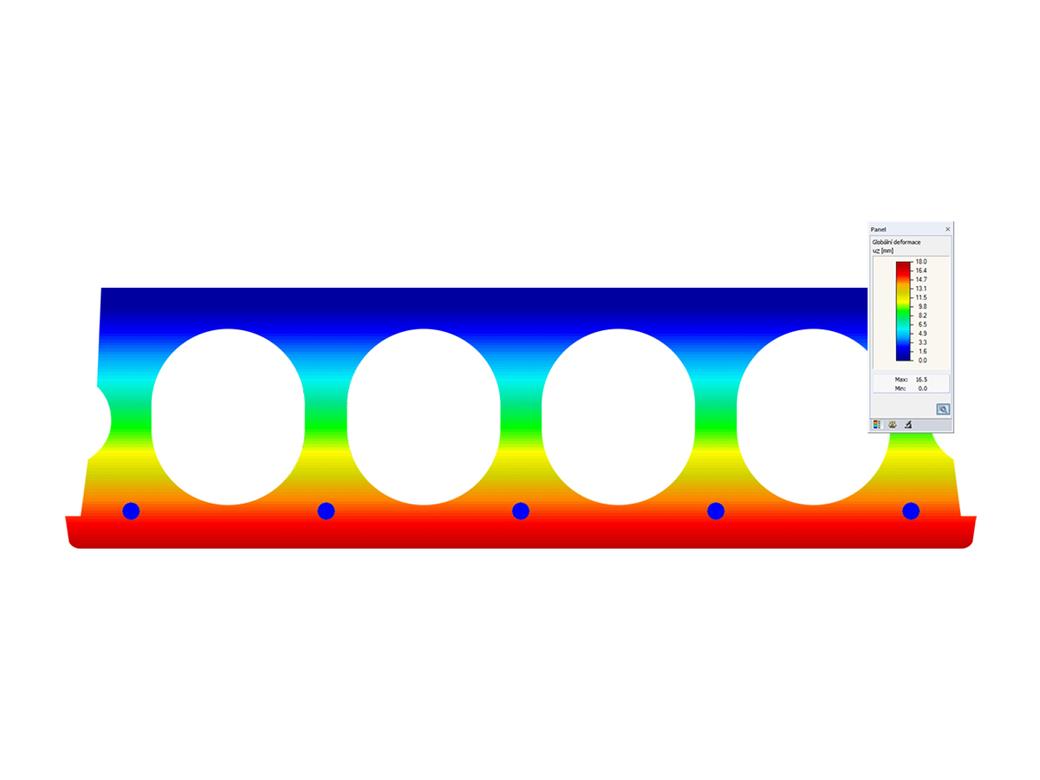

SHAPE-MASSIVE

Program pro průřezové charakteristiky SHAPE-MASSIV funguje samostatně. Program stanovuje průřezové charakteristiky libovolných masivních průřezů a počítá v nich napětí. Kromě toho v něm můžete provést posouzení železobetonu podle Eurokódu 2 a dalších norem.

Program SHAPE-MASSIVE má možnost připojení k programům RFEM 5 a RSTAB 8: Průřezy z programu SHAPE-MASSIVE jsou k dispozici také v databázi programu RFEM pro výpočty MKP a programu RSTAB pro prutové konstrukce; naopak vnitřní síly z programu RFEM a RSTAB lze importovat a posoudit v programu SHAPE‑MASSIVE.

Průřezové charakteristiky, analýza napětí a posouzení železobetonových masivních průřezů

Celkový počet: 6

SHAPE-MASSIVE | Základní funkce

Modelování průřezu pomocí polygonálně ohraničených ploch, otvorů a bodových ploch (výztuže)
Automatické nebo individuální uspořádání napěťových bodů
Rozšiřitelná databáze materiálů pro beton, ocel a betonářskou výztuž
Průřezové charakteristiky železobetonových a spřažených průřezů
Posouzení napětí podle různých teorií - von Mises nebo Tresca
Posouzení železobetonu podle:
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700: 2001-06-01
- EN 1992-1-1:2004
Pro posouzení podle EN 1992-1-1:2004 jsou k dispozici následující národní přílohy:
- DIN EN 1992-1-1/NA:2013-04 (Německo)
- NEN-EN 1992-1-1/NA:2011-11 (Nizozemsko)
- CSN EN 1992-1-1/NA:2006-11 (Česká republika)
- ÖNORM B 1992-1-1:2011-12 (Rakousko)
- UNE EN 1992-1-1/NA:2010-11 (Španělsko)
- EN 1992-1-1 DK NA:2007-11 (Dánsko)
- SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
- NF EN 1992-1-1/NA:2007-03 (Francie)
- STN EN 1992-1-1/NA:2008-06 (Slovensko)
- SFS EN 1992-1-1/NA:2007-10 (Finsko)
- BS EN 1992-1-1:2004 (Velká Británie)
- SS EN 1992-1-1/NA:2008-06 (Singapur)
- NP EN 1992-1-1/NA:2010-02 (Portugalsko)
- UNI EN 1992-1-1/NA:2007-07 (Itálie)
- SS EN 1992-1-1/NA:2008 (Švédsko)
- PN EN 1992-1-1/NA:2008-04 (Polsko)
- NBN EN 1992-1-1 ANB:2010 (Belgie)
- CYS EN 1992-1-1:2004/NA:2009 (Kypr)
- BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
- LST EN 1992-1-1:2005/NA:2011 (Litva)
- SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Posouzení železobetonu na napětí a protažení, návrhovou bezpečnost nebo přímé posouzení
- Výsledný seznam výztuže a celková plocha výztuže
- Tiskový protokol s možností tisku zkrácené formy protokolu

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

SHAPE-MASSIVE | Údaje

Průřez se modeluje libovolně pomocí ploch ohraničených polygonálními liniemi, a to včetně otvorů a bodových ploch (výztuže). Případně je možné využít DXF rozhraní a převzít geometrická data. Rozsáhlá databáze materiálů usnadňuje modelování spřažených průřezů.

Nastavením mezních průměrů a priorit lze zohlednit odstupňování výztuže. Navíc je možné uvažovat příslušná krytí betonu a předpětí.

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

SHAPE-MASSIVE | Průřezové charakteristiky

Celková plocha A
Smykové plochy A _y a A _z s příčným smykem a bez něj
Poloha těžiště y_S , z_S
momenty plochy 2 stupně I_y, I_z, I_yz, I_u, I_v, I_p
Úhel natočení hlavních os α
Poloměry setrvačnosti i_y , i_z , i_yz , i_u , i_v , ip
Moment setrvačnosti v kroucení I_t
Hmotnost průřezu G a obvod průřezu U
Poloha středu smyku y_M , z_M
Výsečové momenty setrvačnosti I_{ω, S} , I_{ω, M}
Max./min. průřezové moduly W_y , W_z , W_u , W_v a W_t
Plastické průřezové moduly W_{y, pl} , W_{z, pl} , W_{u, pl} , W_{v, pl}
Napěťová funkce podle Prandtla Φ
Derivace Φ podle y a z
Deplanace ω

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Normalspannungen

SHAPE-MASSIVE | Analýza napětí

Normálová napětí σ_x od normálové síly a ohybu
Smyková napětí τ od smykové síly a kroucení
Srovnávací napětí σ_v ve srovnání s mezním napětím
Využití vzhledem k srovnávacím napětím
Normálové napětí σ_x od jednotkové normálové síly N
Smykové napětí τ od jednotkových smykových sil V_y, V_z, V_u, V_v
Normálové napětí σ_x od jednotkových momentů M_y, M_z, M_u, M_v

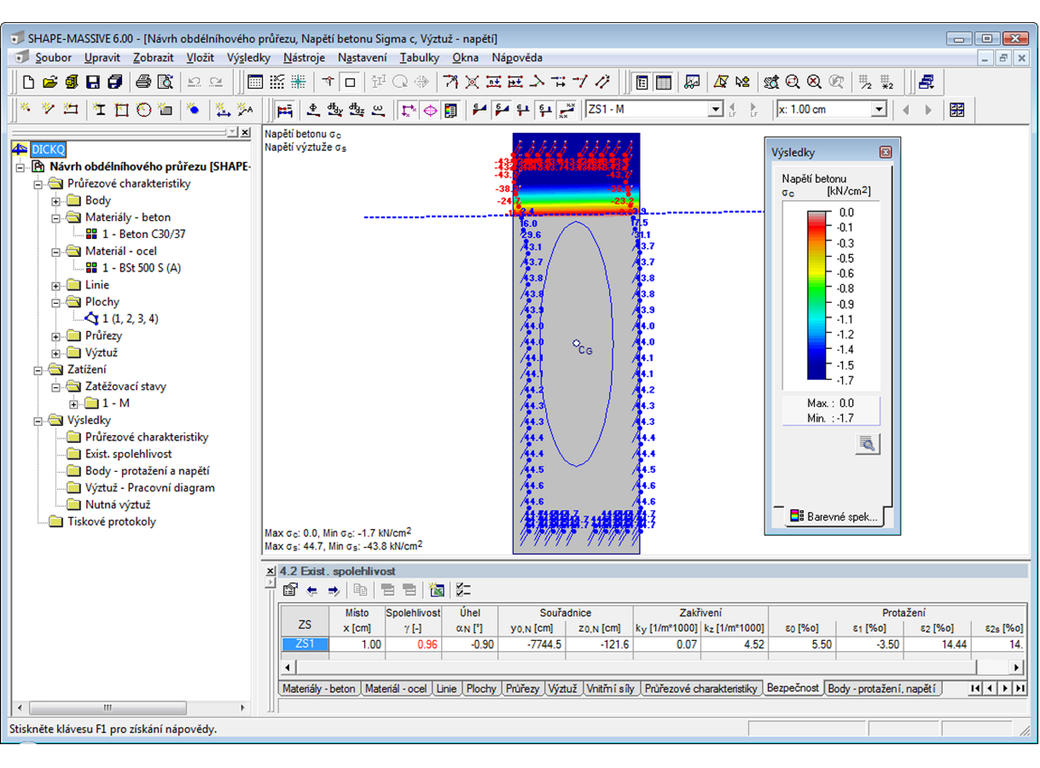

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

SHAPE-MASSIVE | Posouzení železobetonových konstrukcí

Napětí σ a přetvoření ε betonu a výztuže bez zohlednění pevnosti betonu v tahu (stav II)
Posouzení na mezní stav únosnosti (návrhová bezpečnost) nebo na definované vnitřní síly
Poloha neutrální osy a₀, y_0,N, z_0,N
Zakřivení k_y, k_z
přetvoření v nulovém bodě ε₀ a rozhodující přetvoření na tlačeném okraji ε₁ a na taženém okraji ε₂
Rozhodující přetvoření oceli ε_2s

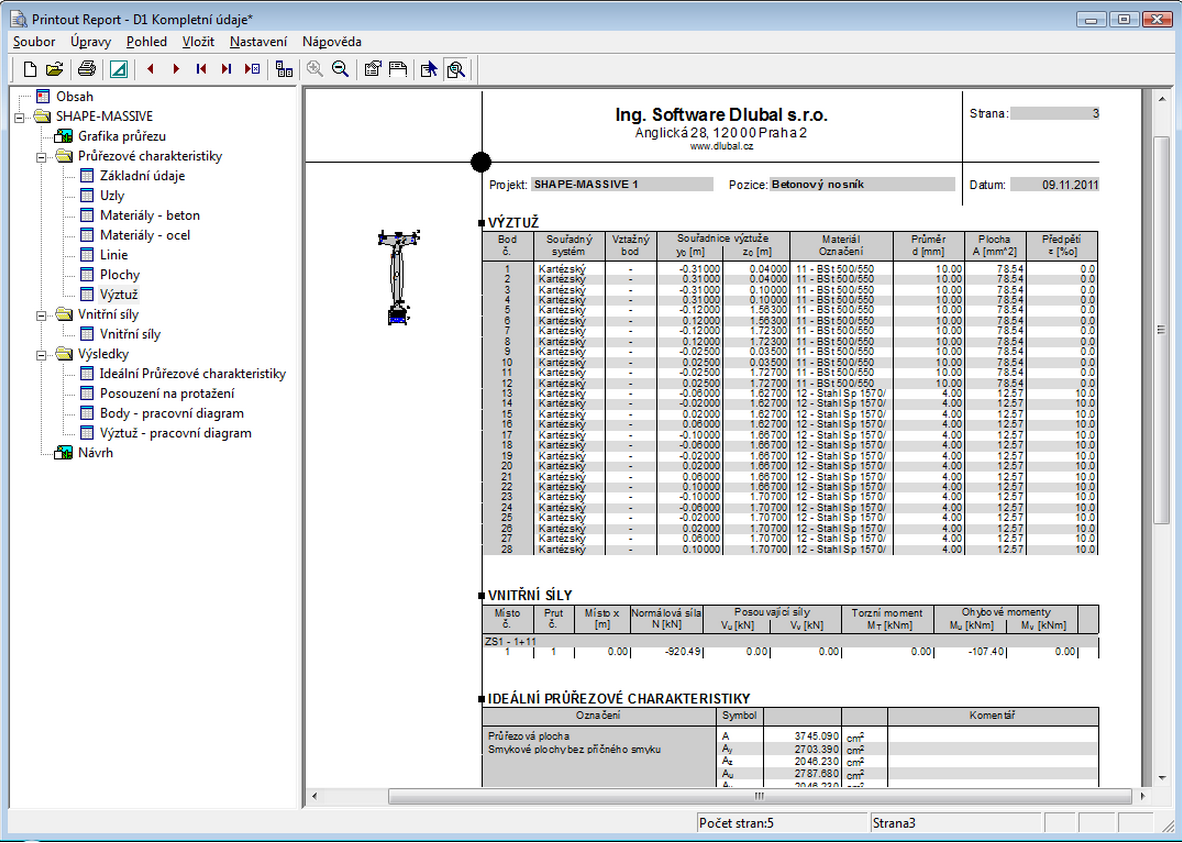

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

SHAPE-MASSIVE | Vyhodnocení výsledků

Veškeré výsledky lze snadno vyhodnotit v číselné a grafické podobě. Pro grafické znázornění jsou k dispozici nástroje pro výběr, které umožňují podrobné prohlížení výsledků.

Tiskový protokol odpovídá vysokým standardům programů RFEM 6 a RSTAB 9. Úpravy se automaticky aktualizují. Kromě toho lze redukovaný protokol vytisknout ve zkrácené podobě se všemi relevantními údaji a uživatelsky definovaným grafickým zobrazením průřezů.
