SHAPE-MASSIVE

Программа для расчёта характеристик сечений SHAPE‑MASSIVE работает независимо от основной программы. Программа определяет характеристики любого массивного сечения и рассчитывает его напряжения. Кроме того, вы можете выполнить расчёт железобетонных элементов по Еврокоду 2 и другим нормативам.

Программу SHAPE‑MASSIVE можно соединить с основной программой RFEM 5 и RSTAB 8: Сечения SHAPE‑MASSIVE также доступны в базе данных программы для расчёта по МКЭ или программы для расчёта каркасов и ферм; и наоборот, внутренние силы RFEM и RSTAB можно импортировать и рассчитать в SHAPE‑MASSIVE.

Характеристики сечений, расчёт напряжений и расчёт железобетонных массивных сечений

Всего позиций: 6

Программы для расчета характеристик сечений

SHAPE-MASSIVE | Характеристики

Моделирование сечений с помощью поверхностей, отверстий и точечных областей (арматурных зон), ограниченных многоугольниками
Автоматическое или индивидуальное расположение точек напряжений
Расширяемая база данных материалов из бетона, стали и арматурной стали
Характеристики сечений железобетонных и составных сечений
Расчет напряжений с гипотезой текучести по фон Мизесу и Треске
Расчет железобетонных конструкций по:
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700: 2001-06-01
- EN 1992-1-1:2004
Для расчета по норме EN 1992-1-1:2004 затем доступны следующие национальные приложения:
- DIN EN 1992-1-1/NA:2013-04 (Германия)
- NEN-EN 1992-1-1/NA:2011-11 (Нидерланды)
- CSN EN 1992-1-1/NA:2006-11 (Чехия)
- ÖNORM B 1992-1-1:2011-12 (Австрия)
- UNE EN 1992-1-1/NA:2010-11 (Испания)
- EN 1992-1-1 DK NA:2007-11 (Дания)
- SIST EN 1992-1-1:2005/A101:2006 (Словения)
- NF EN 1992-1-1/NA:2007-03 (Франция)
- STN EN 1992-1-1/NA:2008-06 (Словакия)
- SFS EN 1992-1-1/NA:2007-10 (Финляндия)
- BS EN 1992-1-1:2004 (Великобритания)
- SS EN 1992-1-1/NA:2008-06 (Сингапур)
- NP EN 1992-1-1/NA:2010-02 (Португалия)
- UNI EN 1992-1-1/NA:2007-07 (Италия)
- SS EN 1992-1-1/NA:2008 (Швеция)
- PN EN 1992-1-1/NA:2008-04 (Польша)
- NBN EN 1992-1-1 ANB:2010 (Бельгия)
- НП к CYS EN 1992-1-1:2004/NA:2009 (Кипр)
- BDS EN 1992-1-1:2005/NA:2011 (Болгария)
- LST EN 1992-1-1:2005/NA:2011 (Литва)
- SR EN 1992-1-1:2004/NA:2008 (Румыния)
В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
- Расчёт железобетонных конструкций для распределения напряжения-деформации, надёжности или прямого расчёта
- Результаты списка арматуры и общей площади арматуры
- Протокол результатов с возможностью распечатки краткой формы

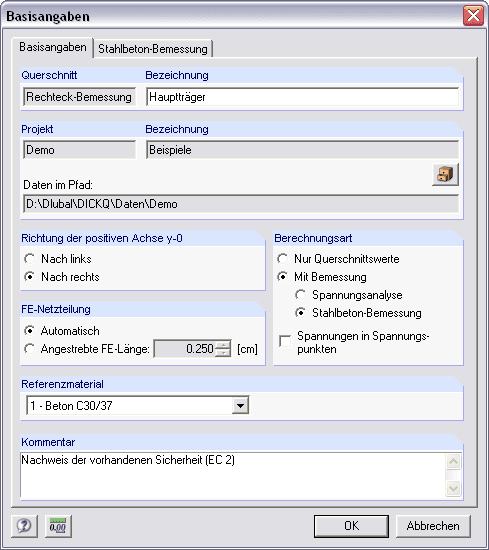

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

SHAPE-MASSIVE | Ввод данных

Сечение может быть смоделировано произвольно, при помощи поверхностей, ограниченных полигональными линиями, включая отверстия и точечные области (арматурные стержни). В качестве альтернативы вы можете использовать интерфейс DXF для импорта геометрии. Обширная библиотека материалов облегчает моделирование комбинированных сечений.

При задании предельных диаметров и приоритетов может быть учтена обрезка армирования. Кроме того, могут учитываться защитные слои бетона и предварительные напряжения.

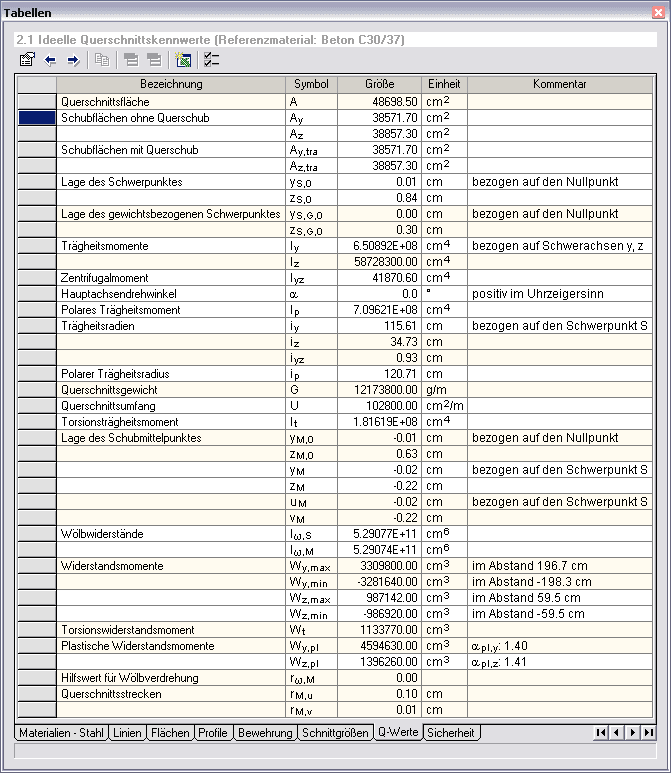

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

SHAPE-MASSIVE | Характеристики сечения

Площадь сечения А
Площади сдвига A_y и A_z с поперечным сдвигом или без него
Положение центра тяжести y_S, z_S
моменты площади 2 градусы I_y, I_z, I_yz, I_u, I_v, I_p
Угол наклона главных осей α
Радиусы инерции i_y, i_z, i_yz, i_u, i_v, i_p
Момент инерции при кручении J
Вес сечения G и периметр сечения U
Положение центра сдвига y_M, z_M
Константы депланации I_ω,S, I_ω,M
Макс./мин. модули сечения S_y, S_z, S_u, S_v и S_t
Пластические модули сечения Z_y,pl, Z_z,pl, Z_u,pl, Z_v,pl
Функция напряжения по Прандтлю φ
Дифференцирование φ по y и z
Депланация ω

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Normalspannungen

SHAPE-MASSIVE | Расчет напряжений

Нормальные напряжения σ_x, вызванные нормальной силой и изгибом
Касательные напряжения τ, вызванные поперечной силой и кручением
Эквивалентные напряжения σ_v в сравнении с предельным напряжением
Соотношения напряжений, связанные с эквивалентными напряжениями
Нормальное напряжение σ_x от единицы нормальной силы N
Касательное напряжение τ от удельных поперечных сил V_y, V_z, V_u, V_v
Нормальное напряжение σ_x от единичных моментов_My, M_z, M_u, M_v

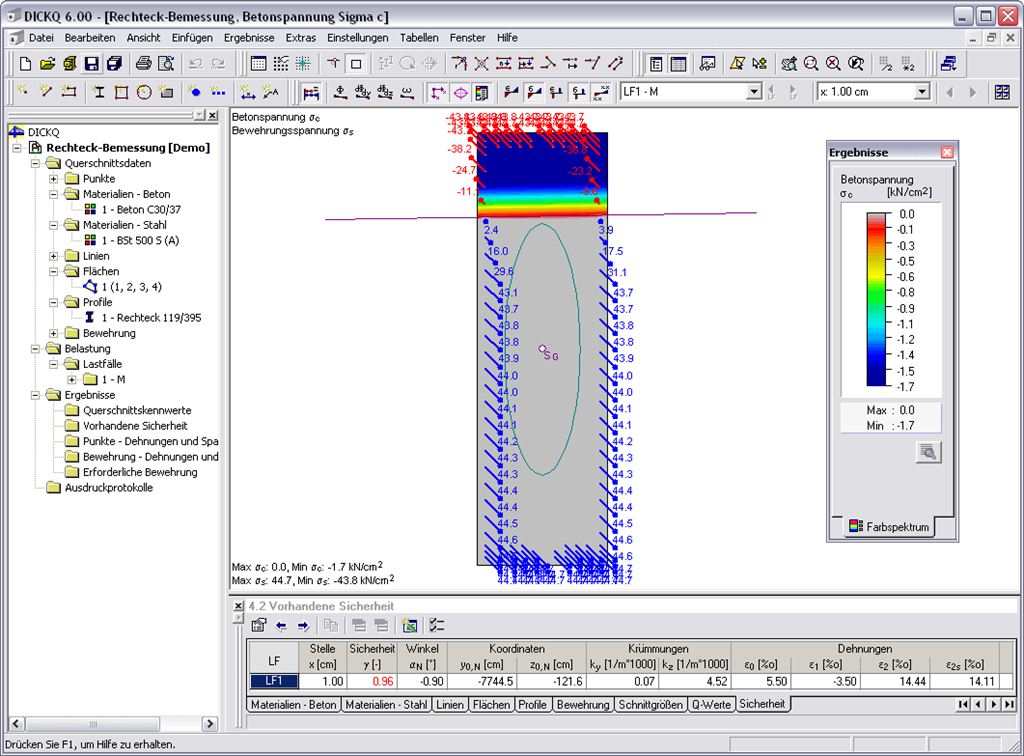

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

SHAPE-MASSIVE | Расчёт железобетонных конструкций

Напряжения σ и деформации ε бетона и арматуры без учета прочности бетона на растяжение (состояние II)
Расчет предельного состояния по несущей способности (имеющаяся надежность) или расчет заданных внутренних сил
Расположение нейтральной оси α₀, y_0,N, z_0,N
Кривизны k_y, k_z
деформация в нулевой точке ε₀ и определяющие деформации на сжатом крае ε₁ и растянутом крае ε₂
Определяющая деформация стали ε_2s

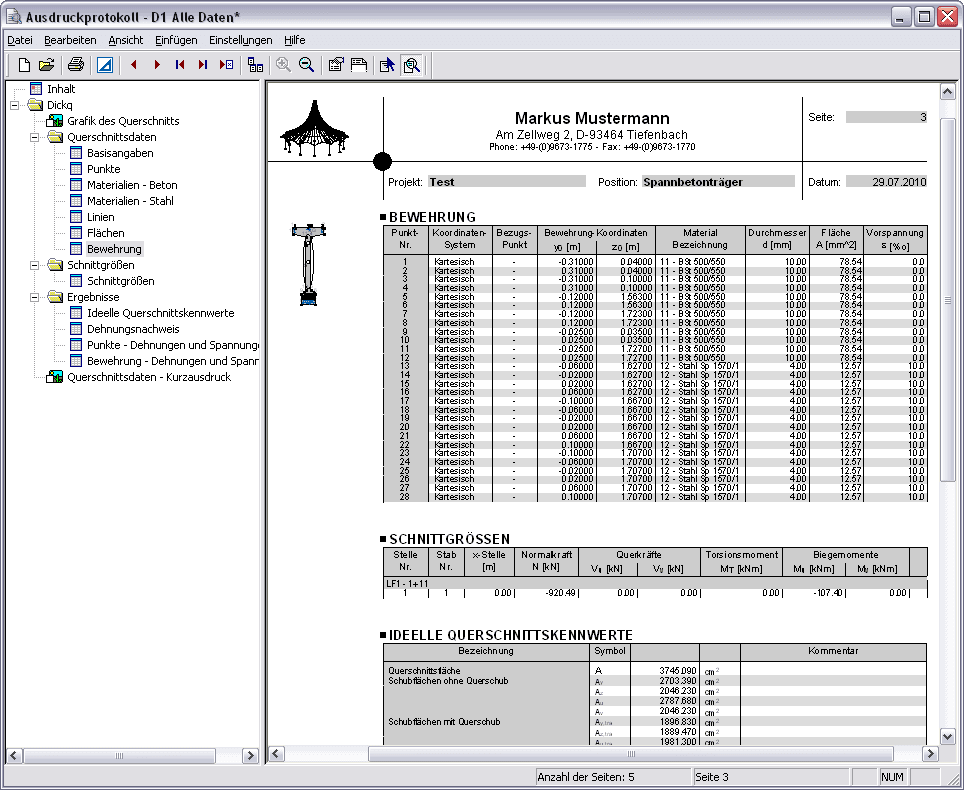

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

SHAPE-MASSIVE | Оценка результатов

Все результаты можно легко оценить и визуализировать в численной и графической форме. Функции выбора облегчают более целевую оценку.

Протокол результатов соответствует высоким стандартам RFEM 6 и RSTAB 9. Все изменения обновляются автоматически. Кроме того, может быть создана краткая лаконичная форма распечатки протокола, которая включает все соответствующие данные и выбранную пользователем графику сечений.
