SHAPE-MASSIVE

O programa de propriedades da secção SHAPE-MASSIVE é executado de forma independente. O programa determina as propriedades de secções de parede espessa e calcula as suas tensões. Além disso, permite o dimensionamento de betão armado de acordo com o Eurocódigo 2 e outras normas.

No caso do SHAPE-MASSIVE, existe uma opção de ligação ao RFEM 5 e ao RSTAB 8: As secções SHAPE-MASSIVE também estão disponíveis na biblioteca do programa de elementos finitos ou no programa de estruturas reticuladas e pórticos. Inversamente, os esforços internos do RFEM e do RSTAB podem ser importados e dimensionados no SHAPE-MASSIVE.

Propriedades da secção, análise de tensões e dimensionamento de betão armado de secções maciças

Total de itens: 6

Programa de secções SHAPE-THIN | Propriedades de secções de parede fina, dimensionamento elástico e plástico

SHAPE-MASSIVE | Funcionalidades

Modelação do perfil através de superfícies limitadas por polígonos, aberturas e áreas de pontos (armaduras)
Disposição automática ou individual de pontos de tensão
Biblioteca extensível para betão, aço e materiais de betão armado
Propriedades de secções de betão armado ou secções mistas
Análise de tensões com hipóteses de cedência segundo von Mises ou Tresca
Dimensionamento de betão armado de acordo com:
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700: 2001-06-01
- EN 1992-1-1:2004
No programa, estão implementados os seguintes anexos nacionais para o dimensionamento de acordo com a EN 1992-1-1:2004:
- DIN EN 1992-1-1/NA:2013-04 (Alemanha)
- NEN-EN 1992-1-1/NA:2011-11 (Países Baixos)
- CSN EN 1992-1-1/NA:2006-11 (República Checa)
- ÖNORM B 1992-1-1:2011-12 (Áustria)
- UNE EN 1992-1-1/NA:2010-11 (Espanha)
- EN 1992-1-1 DK NA:2007-11 (Dinamarca)
- SIST EN 1992-1-1:2005/A101:2006 (Eslovénia)
- NF EN 1992-1-1/NA:2007-03 (França)
- STN EN 1992-1-1/NA:2008-06 (Eslováquia)
- SFS EN 1992-1-1/NA:2007-10 (Finlândia)
- BS EN 1992-1-1:2004 (Reino Unido)
- SS EN 1992-1-1/NA:2008-06 (Singapura)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- UNI EN 1992-1-1/NA:2007-07 (Itália)
- SS EN 1992-1-1/NA:2008 (Suécia)
- PN EN 1992-1-1/NA:2008-04 (Polónia)
- NBN EN 1992-1-1 ANB:2010 (Bélgica)
- NA to CYS EN 1992-1-1:2004/NA:2009 (Chipre)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgária)
- LST EN 1992-1-1:2005/NA:2011 (Lituânia)
- SR EN 1992-1-1:2004/NA:2008 (Roménia)
Além dos anexos nacionais acima mencionados, podem também ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
- Verificação de betão armado para distribuição tensão-deformação, segurança existente ou dimensionamento direto
- Saída da lista de armaduras e área total de armadura
- Relatório de impressão com opção de impressão curta

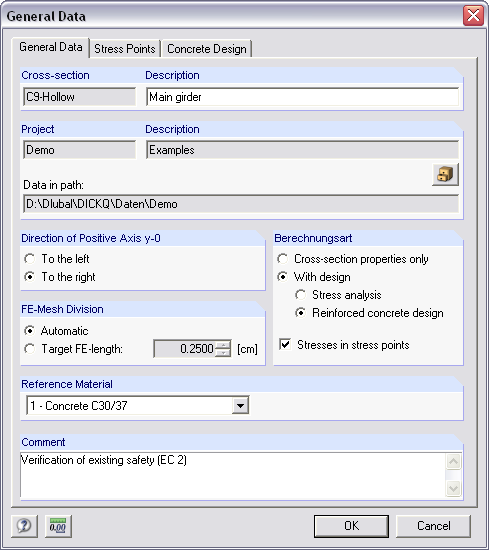

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

SHAPE-MASSIVE | Entradas

A secção pode ser modelada livremente através de superfícies limitadas por linhas poligonais, incluindo aberturas e áreas de pontos (armaduras). Em alternativa, pode ser utilizada a interface DXF para importar a geometria. Uma biblioteca de materiais extensa facilita a modelação de secções mistas.

Através da definição de diâmetros limite e prioridades, abre-se a possibilidade de dispensas de armadura. Adicionalmente, podem ser considerados os respetivos recobrimentos de betão e pré-esforço.

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

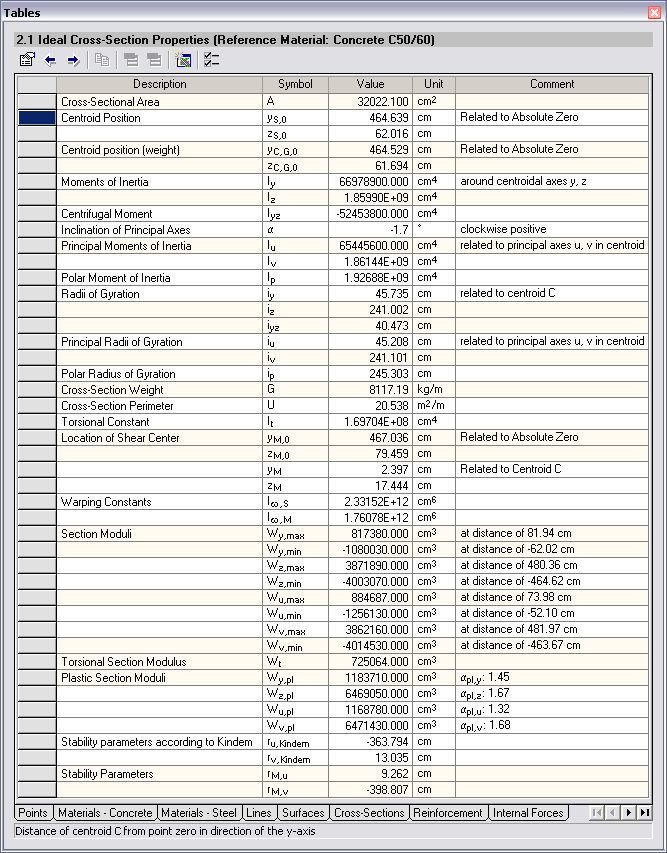

SHAPE-MASSIVE | Propriedades da secção

Área de secção total A
Áreas de corte A_y e A_z com e sem corte transversal
Posição do centro de massa y_S, z_S
momentos da superfície 2 graus I_y, I_z, I_yz, I_u, I_v, I_p
Inclinação dos eixos principais α
Raios de giração i_y, i_z, i_yz, i_u, i_v, i_p
Constante de torção I_t
Peso G e perímetro U da secção
Posição do centro de corte y_M, z_M
Constantes de empenamento I_ω,S, I_ω,M
Módulos de secção máx./mín. S_y, S_z, S_u, S_v e S_t
Módulos de secção plásticos Z_y,pl, Z_z,pl, Z_u,pl, Z_v,pl
Função de tensão segundo Prandtl φ
Derivação de φ em relação a y e z
Empenamento ω

Programa de propriedades de secções SHAPE-MASSIVE | Resultados – diagrama das tensões normais

SHAPE-MASSIVE | Verificação de tensões

Tensões normais_σx devido a esforço axial e flexão
Tensões de corte τ devido a esforços de corte e torção
Tensões equivalentes σ_v com comparação a tensões limite
Relações de tensões em relação às tensões equivalentes
Tensão normal σ_x devido a esforço axial unitário N
Tensão de corte τ devido a esforço transversal unitário V_y, V_z, V_u, V_v
Tensão normal_σx devido a momentos unitários_My, M_z, M_u, M_v

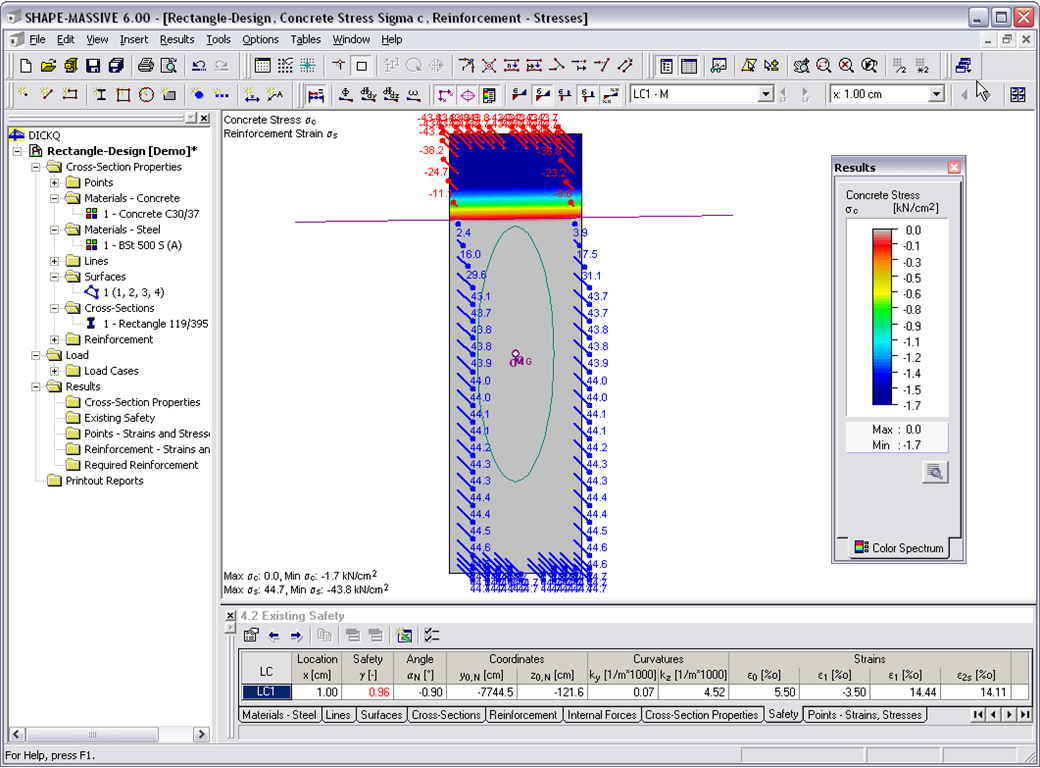

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

SHAPE-MASSIVE | Dimensionamento de betão armado

Tensões σ e deformações ε para betão e armadura sem consideração da resistência à tração do betão (estado II)
Cálculo para estado limite último (segurança existente) ou para esforços internos definidos
Posição do eixo neutro a₀, y_0,N, z_0,N
Curvaturas k_y, k_z
deformação no ponto zero ε₀ e deformações determinantes na borda comprimida ε₁ e na borda tracionada ε₂
Deformação do aço determinante ε_2s

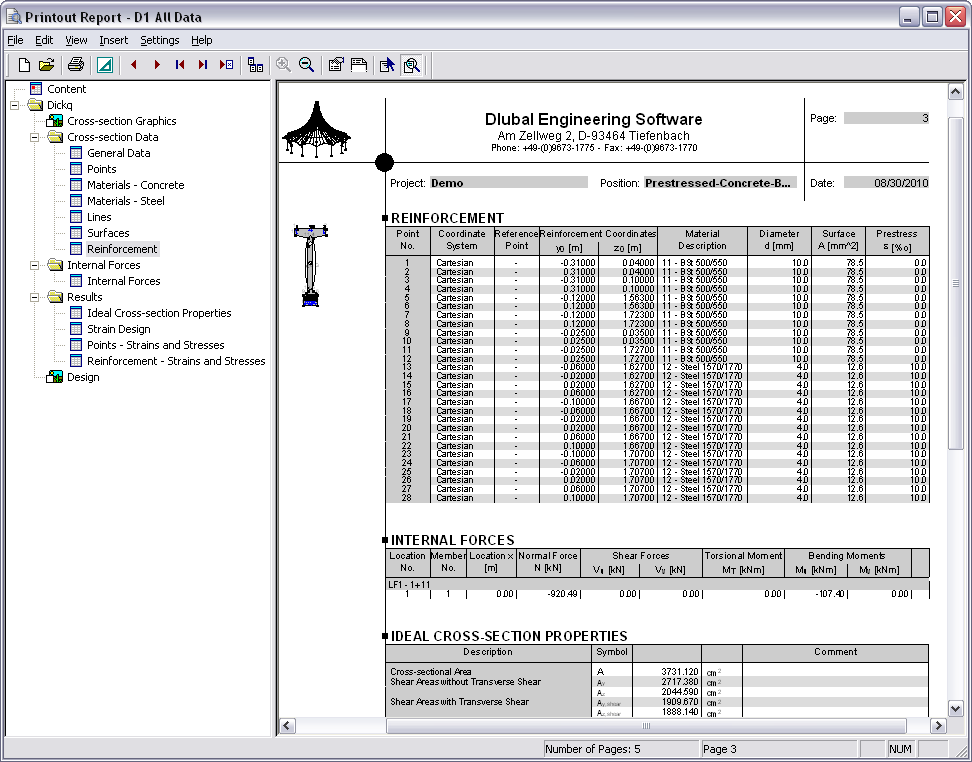

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

SHAPE-MASSIVE | Avaliação de resultados

Todos os resultados podem ser facilmente avaliados e visualizados de forma numérica e gráfica. As funções de seleção permitem uma avaliação específica.

O relatório de impressão corresponde aos elevados padrões do RFEM 6 e do RSTAB 9. As alterações são atualizadas automaticamente. Mais ainda, existe a possibilidade de criar uma impressão mais curta com os dados essenciais e um gráfico da secção.
