SHAPE-MASSIVE

Il software delle proprietà della sezione SHAPE-MASSIVE funziona da solo senza il programma principale. Il programma determina le proprietà della sezione di qualsiasi sezione trasversale massiva e ne calcola le tensioni. Inoltre, è possibile eseguire la verifica del calcestruzzo armato secondo l'Eurocodice 2 e altre norme.

Per SHAPE‑MASSIVE, c'è un'opzione di collegamento a RFEM 5 e RSTAB 8: Le sezioni SHAPE-MASSIVE sono disponibili anche nella libreria del software FEA o del software di analisi di telai; e al contrario, le forze interne di RFEM e RSTAB possono essere importate e verificate in SHAPE-MASSIVE.

Proprietà delle sezioni trasversali, analisi delle tensioni e verifica di sezioni trasversali massive in calcestruzzo armato

Totale voci: 6

SHAPE-MASSIVE | Caratteristiche

Modellazione di sezioni trasversali utilizzando superfici, aperture e aree puntuali (armature) limitate da poligoni
Disposizione automatica o individuale dei punti di tensione
Libreria estensibile di materiali in calcestruzzo, acciaio e acciaio di armatura
Proprietà delle sezioni trasversali di cemento armato e di sezioni trasversali composte
Analisi delle tensioni con ipotesi di snervamento secondo von Mises e Tresca
Verifica calcestruzzo armato secondo:
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700: 2001-06-01
- EN 1992-1-1:2004
Per la verifica secondo EN 1992-1-1:2004, sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1992-1-1/NA:2013-04 (Germania)
- NEN-EN 1992-1-1/NA:2011-11 (Paesi Bassi)
- CSN EN 1992-1-1/NA:2006-11 (Repubblica Ceca)
- ÖNORM B 1992-1-1:2011-12 (Austria)
- UNE EN 1992-1-1/NA:2010-11 (Spagna)
- EN 1992-1-1 DK NA:2007-11 (Danimarca)
- SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
- NF EN 1992-1-1/NA:2007-03 (Francia)
- STN EN 1992-1-1/NA:2008-06 (Slovacchia)
- SFS EN 1992-1-1/NA:2007-10 (Finlandia)
- BS EN 1992-1-1:2004 (Regno Unito)
- SS EN 1992-1-1/NA:2008-06 (Singapore)
- NP EN 1992-1-1/NA:2010-02 (Portogallo)
- UNI EN 1992-1-1/NA:2007-07 (Italia)
- SS EN 1992-1-1/NA:2008 (Svezia)
- PN EN 1992-1-1/NA:2008-04 (Polonia)
- NBN EN 1992-1-1 ANB:2010 (Belgio)
- NA secondo CYS EN 1992-1-1:2004/NA:2009 (Cipro)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
- LST EN 1992-1-1:2005/NA:2011 (Lituania)
- RS EN 1992-1-1:2004/NA:2008 (Romania)
Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
- Verifica calcestruzzo armato per la distribuzione tensioni-deformazioni, sicurezza disponibile o verifica diretta
- Risultati dell'elenco dell'armatura e dell'area totale dell'armatura
- Relazione di calcolo con opzione per la stampa di un form ridotto

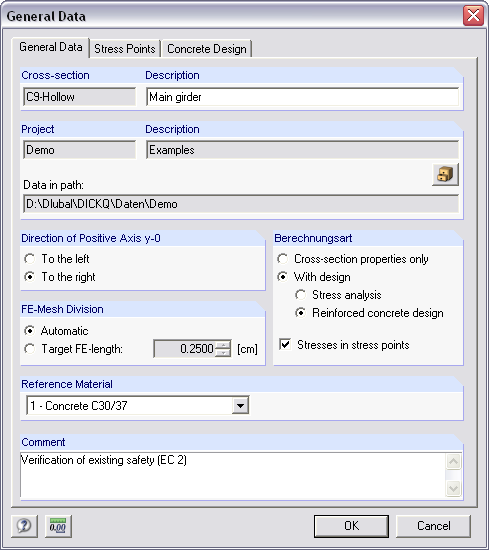

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

SHAPE-MASSIVE | Input

La sezione trasversale può essere modellata liberamente con linee poligonali, incluse aperture e aree di punti (barre di armatura). Alternativamente, è possibile utilizzare l'interfaccia DXF per importare direttamente la geometria. Una vasta libreria di materiali facilita la modellazione di sezioni trasversali composte.

Definendo i diametri limite e le proprietà, è possibile considerare anche la riduzione di armatura. Addizionalmente, è possibile tenere conto dei copriferro e delle precompressioni.

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

SHAPE-MASSIVE | Proprietà della sezione

Area della sezione trasversale A
Aree di taglio A_y e A_z con o senza taglio trasversale
Posizione del baricentro y_S, z_S
momenti di area 2 gradi I_y, I_z, I_yz, I_u, I_v, I_p
Inclinazione degli assi principali α
Raggi di inerzia i_y, i_z, i_yz, i_u, i_v, i_p
Costante torsionale J
Peso G e perimentro della sezione U
Posizione del centro di taglio y_M, z_M
Costanti di ingobbamento I_ω,S, I_ω,M
Moduli di resistenza max/min S_y, S_z, S_u, S_v e S_t
Moduli di resistenza plastici Z_y,pl, Z_z,pl, Z_u,pl, Z_v,pl
Funzione tensionale secondo Prandtl φ
Derivazione di φ rispetto a y e z
Ingobbamento ω

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Normalspannungen

SHAPE-MASSIVE | Analisi delle tensioni

Tensioni normali σ_x dovute alla forza assiale e alla flessione
Tensioni tangenziali τ dovute alla forza di taglio e alla torsione
Tensioni equivalenti σ_v rispetto alla tensione limite
Rapporti tensionali, relativi alle tensioni equivalenti
Sforzo normale σ_x dovuto alla forza assiale unitaria N
Tensione tangenziale τ dovuta alle forze di taglio unitarie V_y, V_z, V_u, V_v
Sforzo normale σ_x dovuto ai momenti unitari_My, M_z, M_u, M_v

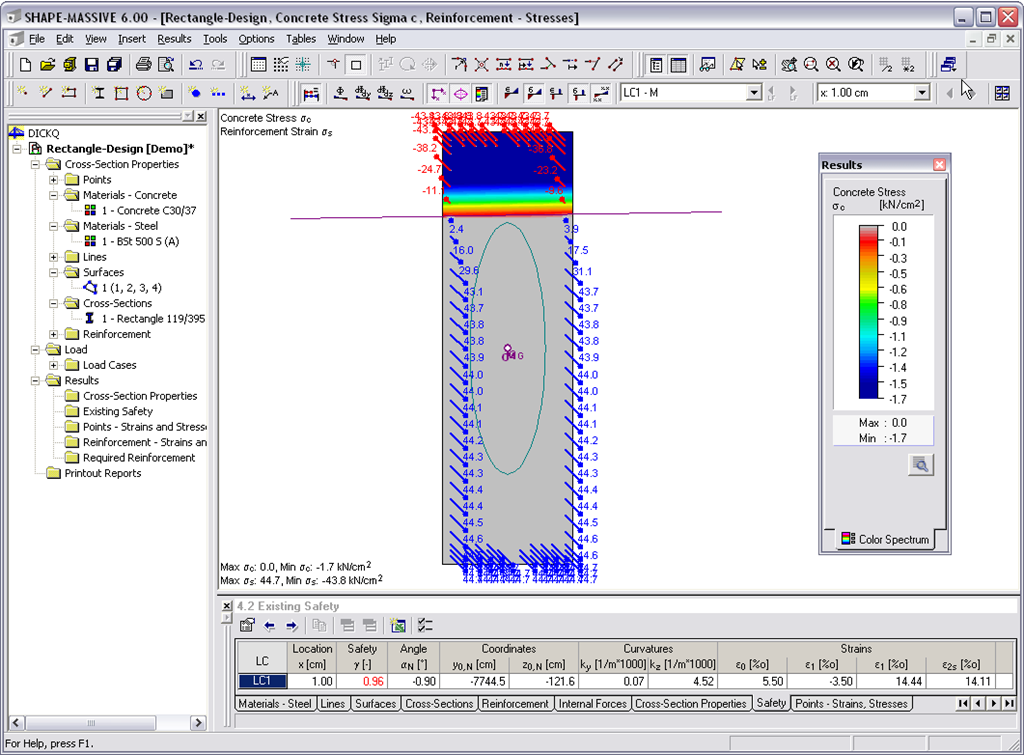

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

SHAPE-MASSIVE | Verifica calcestruzzo armato

Tensioni σ e deformazioni ε del calcestruzzo e dell'armatura senza considerare la resistenza a trazione del calcestruzzo (stato II)
Verifica allo stato limite ultimo (sicurezza esistente) o verifica di forze interne definite
Posizione dell'asse neutro α₀, y_0,N, z_0,N
Curvature k_y, k_z
Deformazione nel punto zero ε₀ e deformazioni determinanti al bordo di compressione ε₁ e al bordo di trazione ε₂
Deformazione determinante dell'acciaio ε_2s

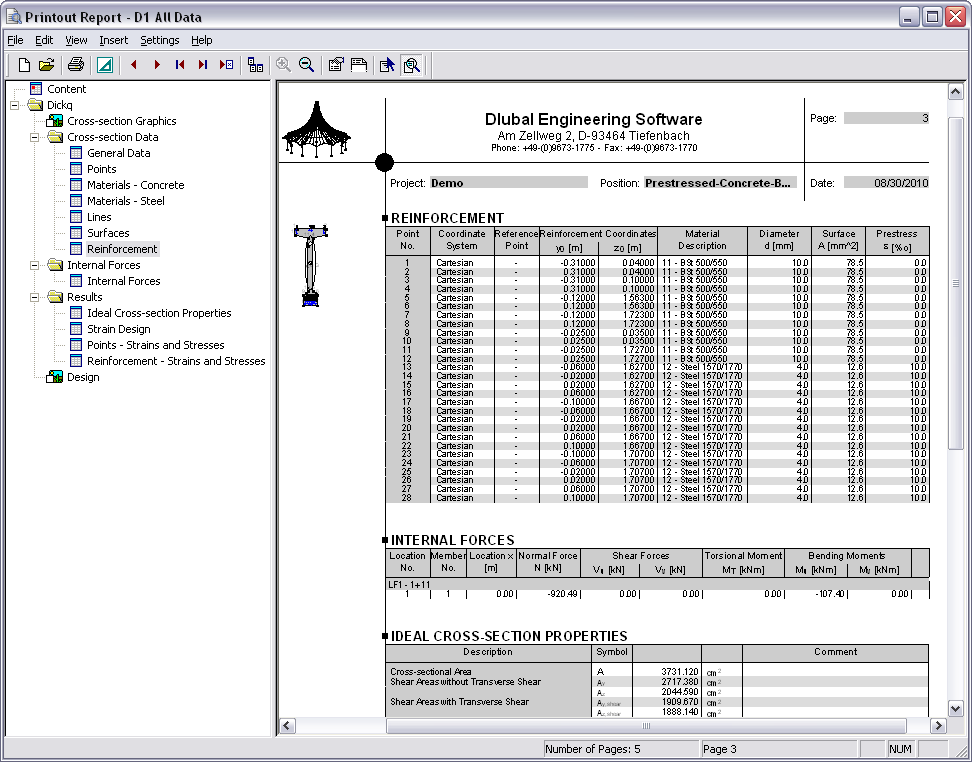

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

SHAPE-MASSIVE | Valutazione dei risultati

Tutti i risultati possono essere facilmente valutati numericamente e graficamente o persino visualizzati in visualizzazione. Gli strumenti di selezione consentono di esaminare i risultati in dettaglio.

La relazione di calcolo corrisponde agli elevati standard di RFEM 6 e RSTAB 9. Le modifiche vengono aggiornate automaticamente. Inoltre, è possibile stampare il rapporto ridotto in una forma breve, inclusi tutti i dati rilevanti e un grafico della sezione trasversale definito dall'utente.
