- Tensioni σ e deformazioni ε del calcestruzzo e dell'armatura senza considerare la resistenza a trazione del calcestruzzo (stato II)
- Verifica allo stato limite ultimo (sicurezza esistente) o verifica di forze interne definite
- Posizione dell'asse neutro α0, y0,N, z0,N
- Curvature ky, kz
- Deformazione nel punto zero ε0 e deformazioni determinanti al bordo di compressione ε1 e al bordo di trazione ε2
- Deformazione determinante dell'acciaio ε2s
SHAPE-MASSIVE | Verifica calcestruzzo armato
Hai delle domande?
![Solaio con carichi sulle scaffalature](/it/webimage/011117/2470737/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Nel nostro articolo descriveremo la procedura per la verifica allo stato limite di esercizio di una lastra per solaio di calcestruzzo fibrorinforzato con acciaio. Viene mostrato come eseguire le verifiche corrispondenti per lo stato limite di esercizio mediante i risultati FEM determinati iterativamente.
![Piastra di base con affinità della maglia FE e carichi di supporto](/it/webimage/008690/2217100/01-_en.png?mw=512&hash=54c6d3ca8325d85ed7a00ec6f5095c0a2863158d)
Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Questo articolo descrive il calcolo non lineare di una piastra di fondazione in cemento armato in fibra di acciaio allo stato limite ultimo con il software FEM RFEM.
![Comportamento di deformazione-carico di a) calcestruzzo non armato eb) calcestruzzo fibrorinforzato in acciaio](/it/webimage/008783/1143597/01-en_(1).png?mw=512&hash=a10378c04c65f067eaa4529bef5622a5ca3973cb)
Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Dalla pubblicazione nel 2010 della prima linea guida sul calcestruzzo armato con fibre di acciaio da parte del Comitato tedesco per il calcestruzzo armato (DAfStb), un ingegnere strutturista può utilizzare le norme per la progettazione del materiale composito di calcestruzzo fibrorinforzato in acciaio, che fa l'uso di calcestruzzo fibrorinforzato sempre più popolare nelle costruzioni. Questo articolo spiega i singoli parametri del materiale del calcestruzzo armato con fibre di acciaio e come gestire questi parametri del materiale nel programma FEM RFEM.
![Modello EF del collegamento in acciaio](/it/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Questo articolo traccia un parallelo tra la generazione di una mesh EF per oggetti separati utilizzando l'opzione "Mesh EF indipendente preferita" e la generazione della mesh senza utilizzare tale opzione.
![Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"](/it/webimage/006865/1585882/000409-en-png.png?mw=512&hash=5963e317b4147380361a85e7d4ef1e6747174ee5)
- Area della sezione trasversale A
- Aree di taglio Ay e Az con o senza taglio trasversale
- Posizione del baricentro yS, zS
- momenti di area 2 gradi Iy, Iz, Iyz, Iu, Iv, Ip
- Inclinazione degli assi principali α
- Raggi di inerzia iy, iz, iyz, iu, iv, ip
- Costante torsionale J
- Peso G e perimentro della sezione U
- Posizione del centro di taglio yM, zM
- Costanti di ingobbamento Iω,S, Iω,M
- Moduli di resistenza max/min Sy, Sz, Su, Sv e St
- Moduli di resistenza plastici Zy,pl, Zz,pl, Zu,pl, Zv,pl
- Funzione tensionale secondo Prandtl φ
- Derivazione di φ rispetto a y e z
- Ingobbamento ω
![Software proprietà sezioni trasversali](/it/webimage/002885/2943872/file_1200x900.jpg?mw=512&hash=625e0e3c9d28d6934325dbc0c5e1db04243b001d)
- Modellazione di sezioni trasversali utilizzando superfici, aperture e aree puntuali (armature) limitate da poligoni
- Disposizione automatica o individuale dei punti di tensione
- Libreria estensibile di materiali in calcestruzzo, acciaio e acciaio di armatura
- Proprietà delle sezioni trasversali di cemento armato e di sezioni trasversali composte
- Analisi delle tensioni con ipotesi di snervamento secondo von Mises e Tresca
- Verifica calcestruzzo armato secondo:
-
DIN 1045-1:2008-08
-
DIN 1045:1988-07
-
ÖNORM B 4700: 2001-06-01
-
EN 1992-1-1:2004
-
- Per la verifica secondo EN 1992-1-1:2004, sono disponibili le seguenti Appendici Nazionali:
-
DIN EN 1992-1-1/NA:2013-04 (Germania)
-
NEN-EN 1992-1-1/NA:2011-11 (Paesi Bassi)
-
CSN EN 1992-1-1/NA:2006-11 (Repubblica Ceca)
-
ÖNORM B 1992-1-1:2011-12 (Austria)
-
UNE EN 1992-1-1/NA:2010-11 (Spagna)
-
EN 1992-1-1 DK NA:2007-11 (Danimarca)
-
SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
-
NF EN 1992-1-1/NA:2007-03 (Francia)
-
STN EN 1992-1-1/NA:2008-06 (Slovacchia)
-
SFS EN 1992-1-1/NA:2007-10 (Finlandia)
-
BS EN 1992-1-1:2004 (Regno Unito)
-
SS EN 1992-1-1/NA:2008-06 (Singapore)
-
NP EN 1992-1-1/NA:2010-02 (Portogallo)
-
UNI EN 1992-1-1/NA:2007-07 (Italia)
-
SS EN 1992-1-1/NA:2008 (Svezia)
-
PN EN 1992-1-1/NA:2008-04 (Polonia)
-
NBN EN 1992-1-1 ANB:2010 (Belgio)
-
NA secondo CYS EN 1992-1-1:2004/NA:2009 (Cipro)
-
BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
-
LST EN 1992-1-1:2005/NA:2011 (Lituania)
-
RS EN 1992-1-1:2004/NA:2008 (Romania)
-
- Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
- Verifica calcestruzzo armato per la distribuzione tensioni-deformazioni, sicurezza disponibile o verifica diretta
- Risultati dell'elenco dell'armatura e dell'area totale dell'armatura
- Relazione di calcolo con opzione per la stampa di un form ridotto
![Querschnittswerte-Programm DICKQ | Ausdruckprotokoll](/it/webimage/006868/1585936/000412-en-png.png?mw=512&hash=7ba55d46deffc8fd6b923f06992ca33645a1224c)
Tutti i risultati possono essere facilmente valutati numericamente e graficamente o persino visualizzati in visualizzazione. Gli strumenti di selezione consentono di esaminare i risultati in dettaglio.
La relazione di calcolo corrisponde agli elevati standard di RFEM 6 e RSTAB 9. Le modifiche vengono aggiornate automaticamente. Inoltre, è possibile stampare il rapporto ridotto in una forma breve, inclusi tutti i dati rilevanti e un grafico della sezione trasversale definito dall'utente.

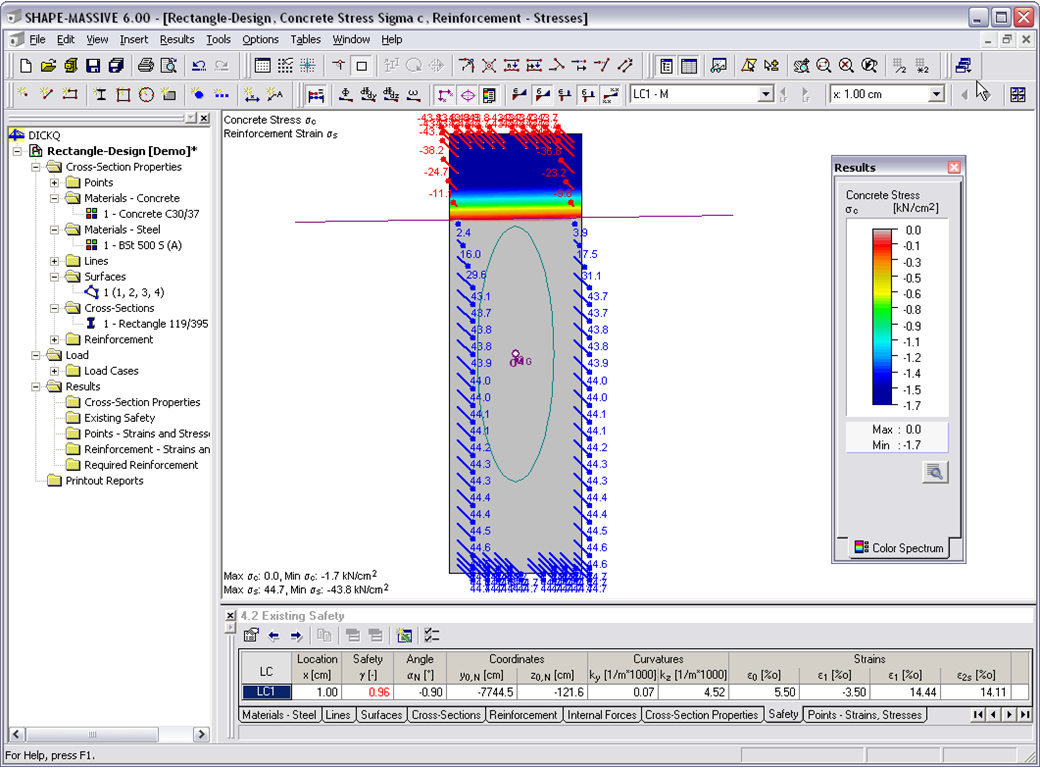

![Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung](/it/webimage/006867/1585917/000411-en-png.png?mw=512&hash=b6ca604ea738b7df9044dbee214a0968d1cdddd5)
- Tensioni σ e deformazioni ε del calcestruzzo e dell'armatura senza considerare la resistenza a trazione del calcestruzzo (stato II)
- Verifica allo stato limite ultimo (sicurezza esistente) o verifica di forze interne definite
- Posizione dell'asse neutro α0, y0,N, z0,N
- Curvature ky, kz
- Deformazione nel punto zero ε0 e deformazioni determinanti al bordo di compressione ε1 e al bordo di trazione ε2
- Deformazione determinante dell'acciaio ε2s
