SHAPE-MASSIVE

El software de propiedades de la sección SHAPE-MASSIVE funciona independientemente del programa principal. El programa determina las propiedades de la sección de cualquier sección de paredes gruesas y calcula las tensiones. Además, puede realizar el cálculo de hormigón armado según el Eurocódigo 2 y otras normas.

Para SHAPE-MASSIVE, hay una opción de conexión con RFEM 5 y RSTAB 8: Las secciones de SHAPE-MASSIVE también están disponibles en la biblioteca del software de análisis por elementos finitos, o en el software de análisis de estructuras de barras; y, a la inversa, los esfuerzos internos de RFEM y RSTAB se pueden importar y calcular en SHAPE-MASSIVE.

Propiedades de la sección, análisis de tensiones y cálculo de hormigón armado de secciones de paredes gruesas

Total de artículos: 6

SHAPE-MASSIVE | Características

Modelado de la sección por medio de superficies, huecos y zonas de puntos (barras de armadura) limitados por polígonos
Disposición automática o definida por el usuario de los puntos de tensión
Biblioteca ampliable de materiales de hormigón, acero y acero de armar
Propiedades de sección de hormigón armado y secciones mixtas
Análisis de tensiones con hipótesis de fluencia de acuerdo con von Mises o Tresca
Cálculo de hormigón armado según:
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700: 2001-06-01
- EN 1992-1-1:2004
Para el cálculo según EN 1992-1-1: 2004, están disponibles los siguientes Anejos Nacionales:
- DIN EN 1992-1-1/NA:2013-04 (Alemania)
- NEN-EN 1992-1-1/NA: 2011-11 (Países Bajos)
- CSN EN 1992-1-1/NA: 2006-11 (República Checa)
- ÖNORM B 1992-1-1: 2011-12 (Austria)
- UNE EN 1992-1-1/NA:2010-11 (España)
- EN 1992-1-1 DK NA:2007-11 (Dinamarca)
- SIST EN 1992-1-1:2005/A101:2006 (Eslovenia)
- NF EN 1992-1-1/NA:2007-03 (Francia)
- STN EN 1992-1-1/NA:2008-06 (Eslovaquia)
- SFS EN 1992-1-1/NA:2007-10 (Finlandia)
- BS EN 1992-1-1:2004 (Reino Unido)
- SS EN 1992-1-1/NA:2008-06 (Singapur)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- UNI EN 1992-1-1/NA:2007-07 (Italia)
- SS EN 1992-1-1/NA:2008 (Suecia)
- PN EN 1992-1-1/NA:2008-04 (Polonia)
- NBN EN 1992-1-1 ANB:2010 (Bélgica)
- NA to CYS EN 1992-1-1:2004/NA: 2009 (Chipre)
- BDS EN 1992-1-1:2005/NA: 2011 (Bulgaria)
- LST EN 1992-1-1:2005/NA:2011 (Lituania)
- SR EN 1992-1-1:2004/NA: 2008 (Rumanía)
Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
- Cálculo de hormigón armado para la distribución tensión-deformación, seguridad existente o cálculo directo
- Resultados de la lista de armadura y la superficie total de armadura
- Informe con opción de imprimir de forma resumida

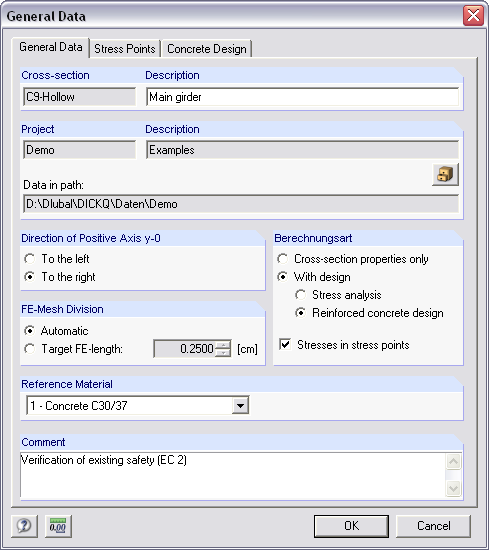

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

SHAPE-MASSIVE | Entrada

La sección se puede modelar libremente mediante superficies limitadas por líneas poligonales, incluyendo huecos y zonas de puntos (barras de armadura). De forma alternativa, es posible utilizar la interfaz de intercambio de datos DXF para importar la geometría. Una amplia biblioteca de materiales facilita el modelado de secciones mixtas.

Al definir los diámetros límite y las prioridades, se permite una reducción de la armadura. De forma adicional, se pueden considerar los respectivos recubrimientos de hormigón y pretensados.

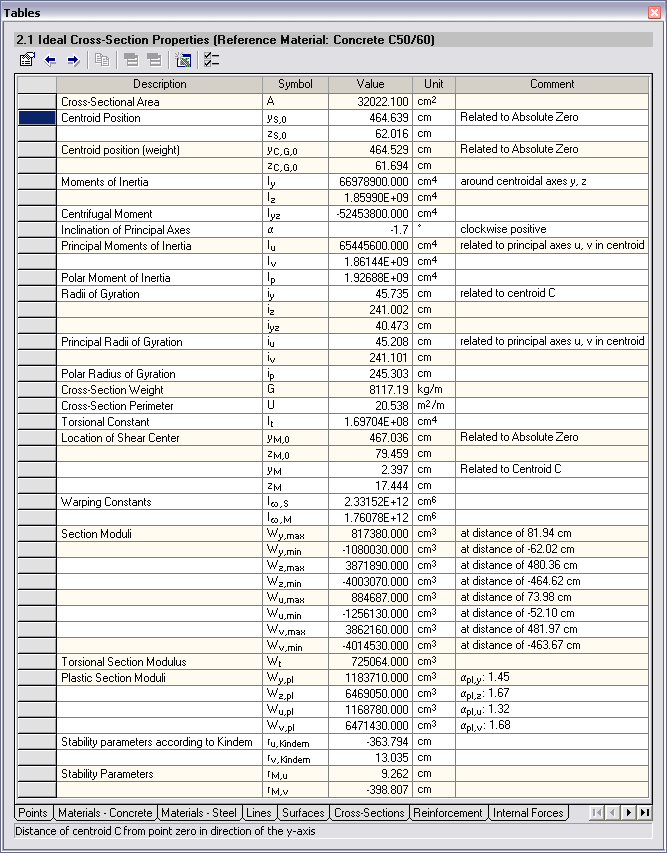

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

SHAPE-MASSIVE | Propiedades de la sección

Área de sección A
Áreas de cortante A_y y A_z con o sin cortante transversal
Posición del centroide y_S, z_S
momentos del área 2 grados I_y, I_z, I_yz, I_u, I_v, I_p
Inclinación de los ejes principales α
Radios de giro i_y, i_z, i_yz, i_u, i_v, i_p
Módulo de torsión I_t
Peso de la sección G y perímetro de la sección U
Posición del centro de cortante y_M, z_M
Módulos de alabeo I_ω,S, I_ω,M
Módulos resistentes de sección máx/mín W_y, W_z, W_u, W_v, W_t
Módulos resistentes plásticos de sección W_y,pl, W_z,pl, W_u,pl, Wv,pl
Función de tensión de Prandtl F
Derivación de φ con respecto a y, z
Alabeo ω

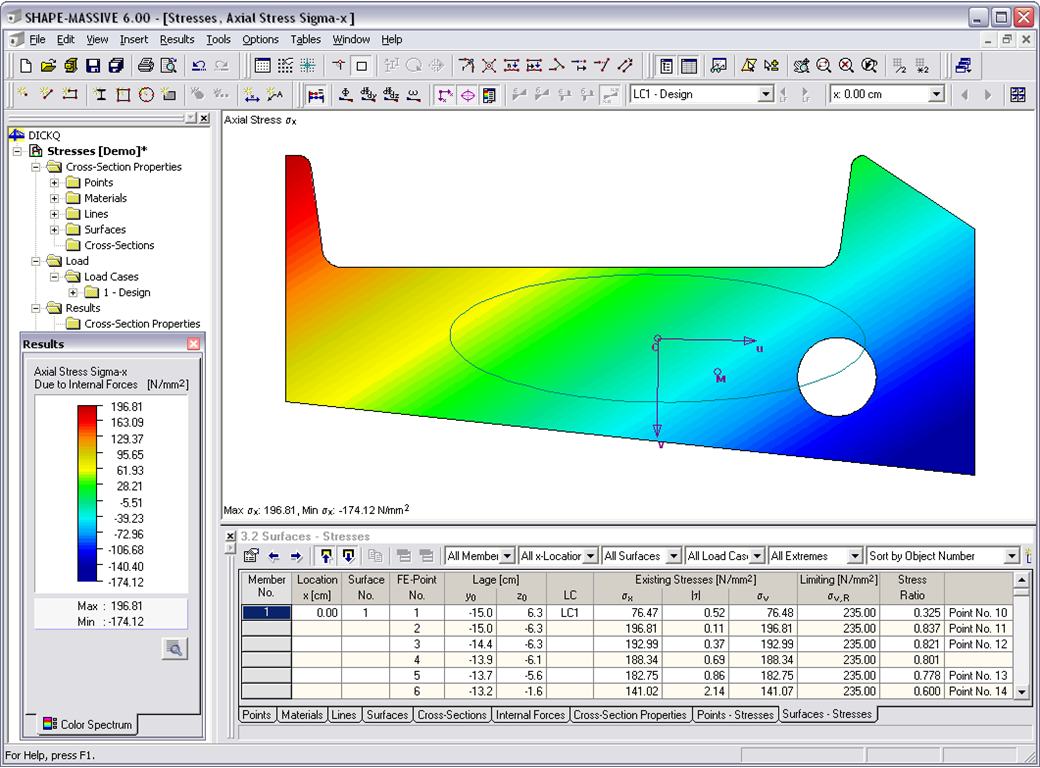

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Normalspannungen

SHAPE-MASSIVE | Análisis de tensiones

Tensiones normales σ_x debidas al esfuerzo axil y a flexión
Tensiones tangenciales τ debidas al esfuerzo cortante y a la torsión
Tensiones equivalentes σ_v comparadas con la tensión límite
Razón de tensiones referidas a las tensiones equivalentes
Tensión normal σ_x debida al esfuerzo axil unitario N
Tensión tangencial τ debida a los esfuerzos cortantes unitarios V_y, V_z, V_u, V_v
Tensión normal σ_x debido a los momentos unitarios_My, M_z, M_u, M_v

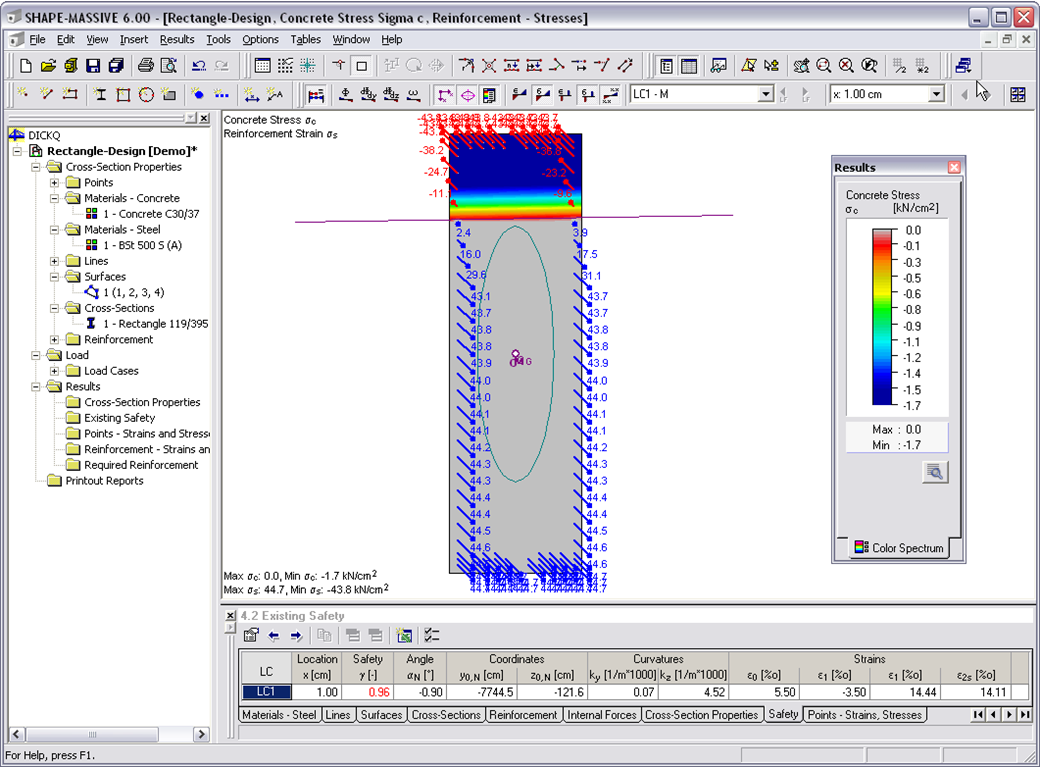

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

SHAPE-MASSIVE | Cálculo de hormigón armado

Tensiones σ y deformaciones ε del hormigón y la armadura sin considerar la resistencia a tracción del hormigón (estado II)
Cálculo del estado límite último (seguridad existente) o para esfuerzos internos definidos
Posición del eje neutro a₀, y_0,N, z_0,N
Curvaturas k_y, k_z
deformación en el punto cero ε₀ y deformaciones determinantes en el borde de compresión ε₁ y en el borde de tracción ε₂
Deformación determinante del acero ε_2s

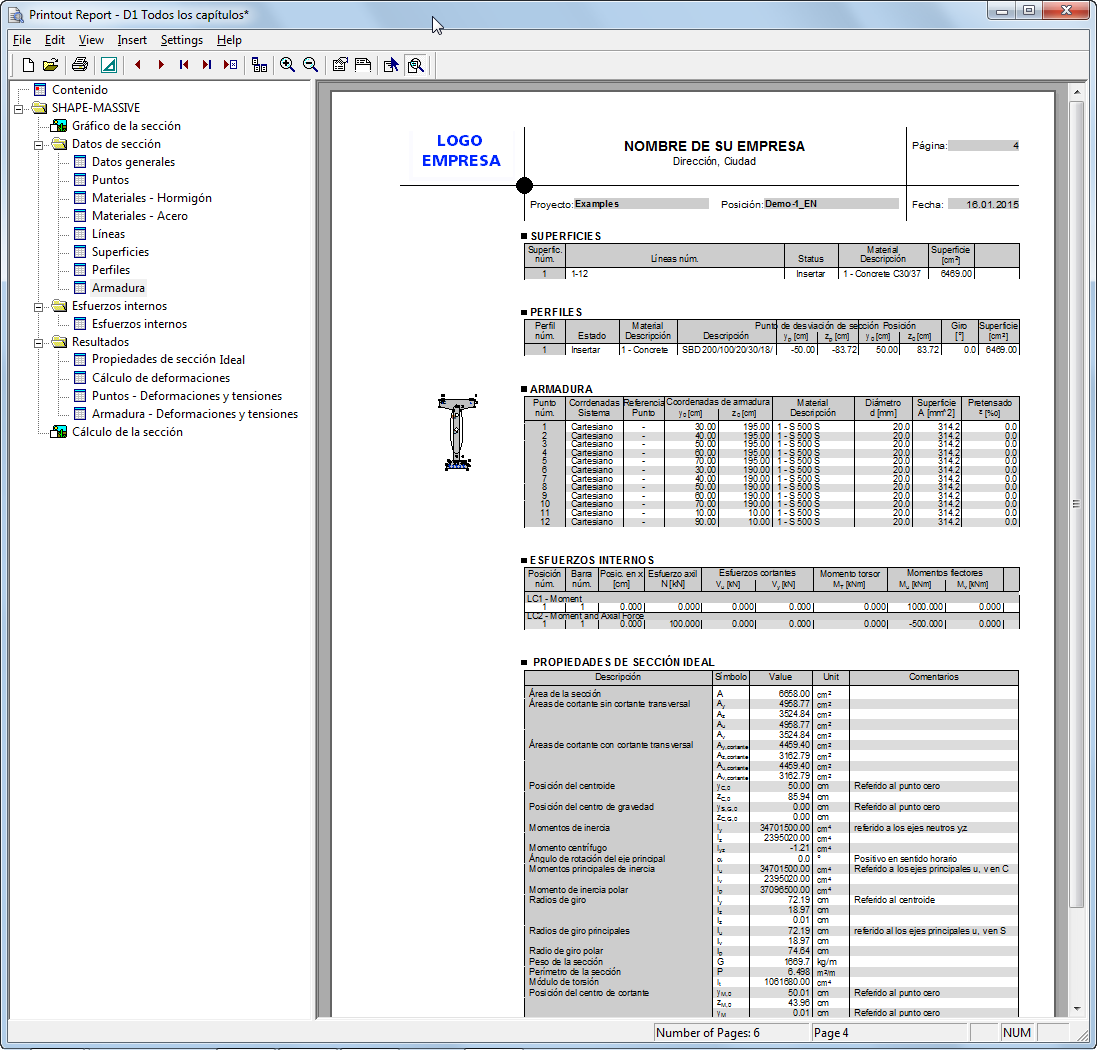

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

SHAPE-MASSIVE | Evaluación de resultados

Todos los resultados se pueden evaluar y visualizar en una forma numérica y gráfica atractiva. Las herramientas de selección facilitan la evaluación precisa de los resultados.

El informe se corresponde con los altos estándares de RFEM 6 y RSTAB 9. Las modificaciones de la sección se actualizan automáticamente. Además, puede imprimir el informe reducido de forma abreviada, incluyendo todos los datos relevantes y un gráfico de la sección definido por el usuario.
