SHAPE-MASSIVE

Le logiciel pour les propriétés de sections SHAPE-MASSIVE fonctionne indépendamment du logiciel de base. Le programme détermine les propriétés de sections de toutes sections à parois épaisses et calcule les contraintes. De plus, vous pouvez effectuer la vérification du béton armé selon l'Eurocode 2 et d'autres normes.

Une option est disponible pour connecter SHAPE-MASSIVE à RFEM 5 et RSTAB 8 : Les sections de SHAPE-MASSIVE sont également disponibles dans la bibliothèque du logiciel aux éléments finis ou du logiciel aux éléments filaires. À l'inverse, les efforts internes issus de RFEM et RSTAB peuvent être importés et calculés dans SHAPE-MASSIVE.

Propriétés des sections, analyse des contraintes et vérification du béton armé des sections à parois épaisses

Nombre total d'articles : 6

Programmes autonomes dédiés aux propriétés de sections

SHAPE-MASSIVE (en anglais) | Fonctionnalités

Modélisation des sections à l'aide de surfaces, d'ouvertures et de zones de points (armatures) limitées par des polygones
Disposition automatique ou individuelle des points de contrainte
Bibliothèque extensible des matériaux en béton, acier et armature
Propriétés des sections en béton armé et des sections mixtes
Analyse des contraintes avec hypothèse de fluage selon von Mises et Tresca
Calcul du béton armé selon :
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700 : 2001-06-01
- EN 1992-1-1:2004
Les annexes nationales suivantes sont disponibles pour la vérification selon l'EN 1992-1-1:2004 :
- DIN EN 1992-1-1/NA:2013-04 (Allemagne)
- NEN-EN 1992-1-1/NA:2011-11 (Pays-Bas)
- CSN EN 1992-1-1/NA:2006-11 (République tchèque)
- ÖNORM B 1992-1-1: 2011-12 (Autriche)
- UNE EN 1992-1-1/NA:2010-11 (Espagne)
- EN 1992-1-1 DK NA:2007-11 (Dänemark)
- SIST EN 1992-1-1:2005/A101:2006 (Slovénie)
- NF EN 1992-1-1/NA:2007-03 (France)
- STN EN 1992-1-1/NA:2008-06 (Slovaquie)
- SFS EN 1992-1-1/NA: 2007-10 (Finlande)
- BS EN 1992-1-1:2004 (Royaume-Uni)
- SS EN 1992-1-1/NA:2008-06 (Singapour)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- UNI EN 1992-1-1/NA:2007-07 (Italie)
- SS EN 1992-1-1/NA:2008 (Suède)
- PN EN 1992-1-1/NA:2008-04 (Pologne)
- NBN EN 1992-1-1 ANB:2010 (Belgique)
- NA à CYS EN 1992-1-1: 2004/NA: 2009 (Chypre)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgarie)
- LST EN 1992-1-1:2005/NA:2011 (Lituanie)
- SR EN 1992-1-1:2004/NA:2008 (Roumanie)
Outre les Annexes nationales (AN) ci-dessus, vous pouvez également définir vous-même une annexe à l'aide de valeurs limites et de paramètres personnalisés.
- Calcul du béton armé pour la distribution de contrainte-déformation, sécurité disponible ou calcul direct
- Résultats de la liste d'armatures et de l'aire totale d'armatures
- Rapport d'impression avec option d'impression en version courte

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

SHAPE-MASSIVE | Entrée

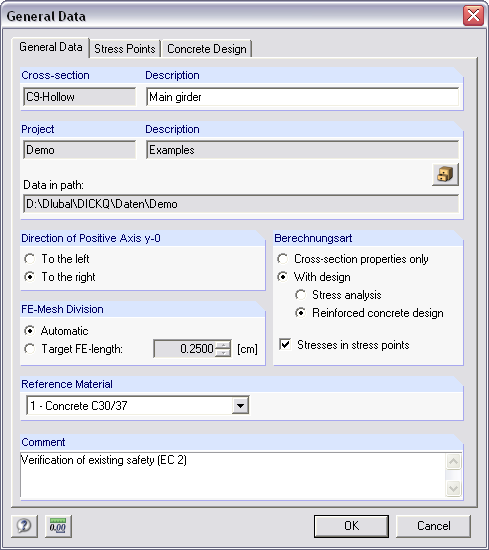

La section peut être modélisée librement à l’aide des surfaces limitées par des lignes polygonales comprenant les ouvertures et les zones de points (pour les barres d’armatures). Vous pouvez également utiliser l’interface DXF pour importer la géométrie. Une bibliothèque exhaustive de matériaux facilite la modélisation des sections composites.

La définition des diamètres limites et les priorités permet de considérer la réduction des armatures. De plus, les enrobages et les précontraintes peuvent aussi être prises en compte.

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

SHAPE-MASSIVE | Propriétés des sections

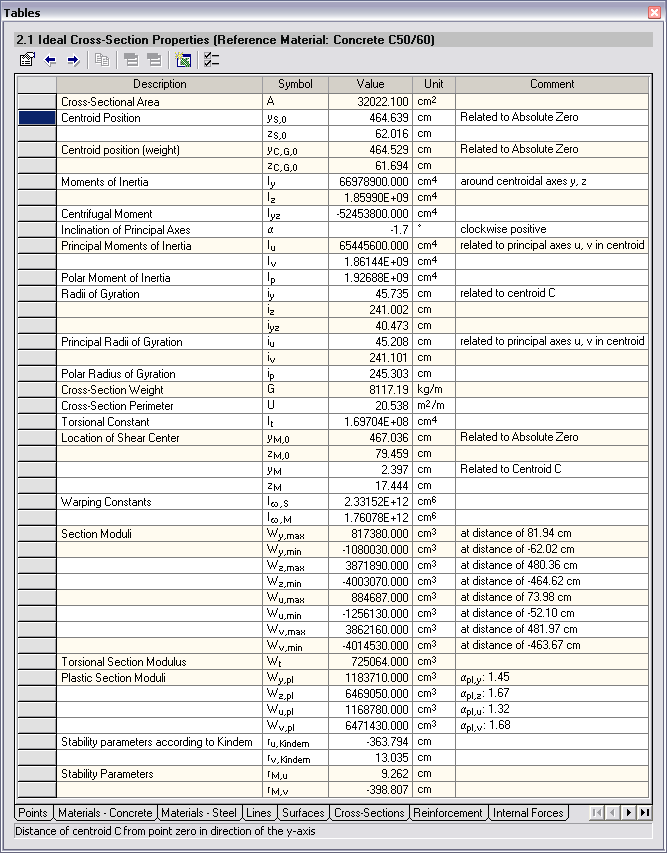

Aire de la section A
Aires de cisaillement A_y et A_z avec et sans cisaillement transversal
Position du centre de gravité y_S, z_S
moments de l'aire 2 degrés I_y, I_z, I_yz, I_u, I_v, I_p
Inclinaison des axes principaux a
Rayons de giration i_y, i_z, i_yz, i_u, i_v, i_p
Constante de torsion J
Poids de la section G et périmètre de la section U
Position du centre de cisaillement y_M, z_M
Inerties de gauchissement I_ω,S, I_ω,M
Modules de section max/min W_y, W_z, W_u, W_v und W_t
Modules de section plastiques W_y,pl, W_z,pl, W_u,pl, Wv,pl
Fonction de contrainte selon Prandtl F
Dérivation de φ selon y et z
Gauchissement ω

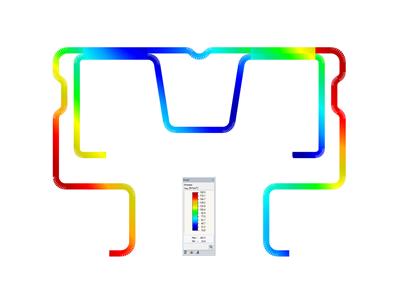

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Normalspannungen

SHAPE-MASSIVE | Vérifications de contraintes

Contraintes normales σ_x dues aux efforts normaux et à la flexion
Contraintes de cisaillement τ dues aux efforts tranchants et à la torsion
Contraintes équivalentes σ_v et la contrainte limite
Rapports de contraintes par rapport aux contraintes équivalentes
Contraintes normales σ_x dues à l'effort normal unitaire N
Contrainte de cisaillement τ due aux efforts tranchants unitaires V_y, V_z, V_u, V_v
Contraintes normales σ_x dues aux moments unitaires_My, M_z, M_u, M_v

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

SHAPE-MASSIVE | Vérification du béton armé

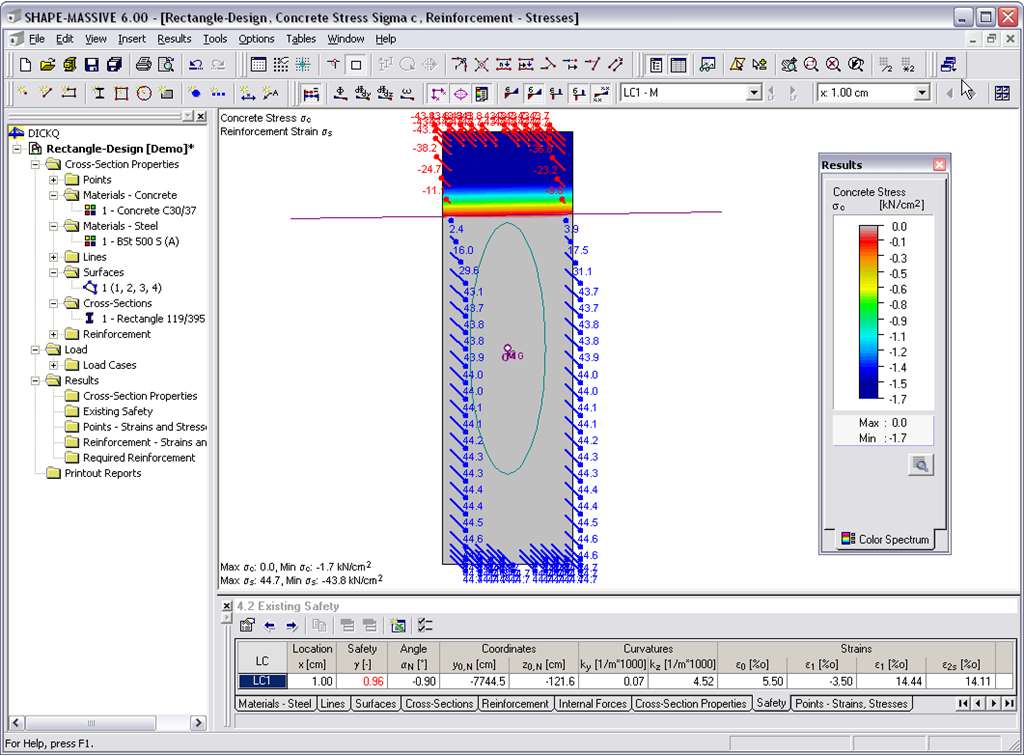

Contraintes σ et déformations ε du béton et des armatures sans considération de la résistance en traction du béton (état II)
Vérification à l'ELU ( sécurité existante ) ou vérification des efforts internes définis
Position de l'axe neutre α₀, y_0,N, z_0,N
Courbures k_y, k_z
déformation au point zéro ε₀ et déformations déterminantes au bord de compression ε₁ et au bord de traction ε₂
Déformation déterminante de l'acier ε_2s

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

SHAPE-MASSIVE | Évaluation des résultats

Tous les résultats peuvent être évalués et affichés sous forme numérique et graphique. Les outils de sélection de SHAPE-THIN permettent de les examiner en détail.

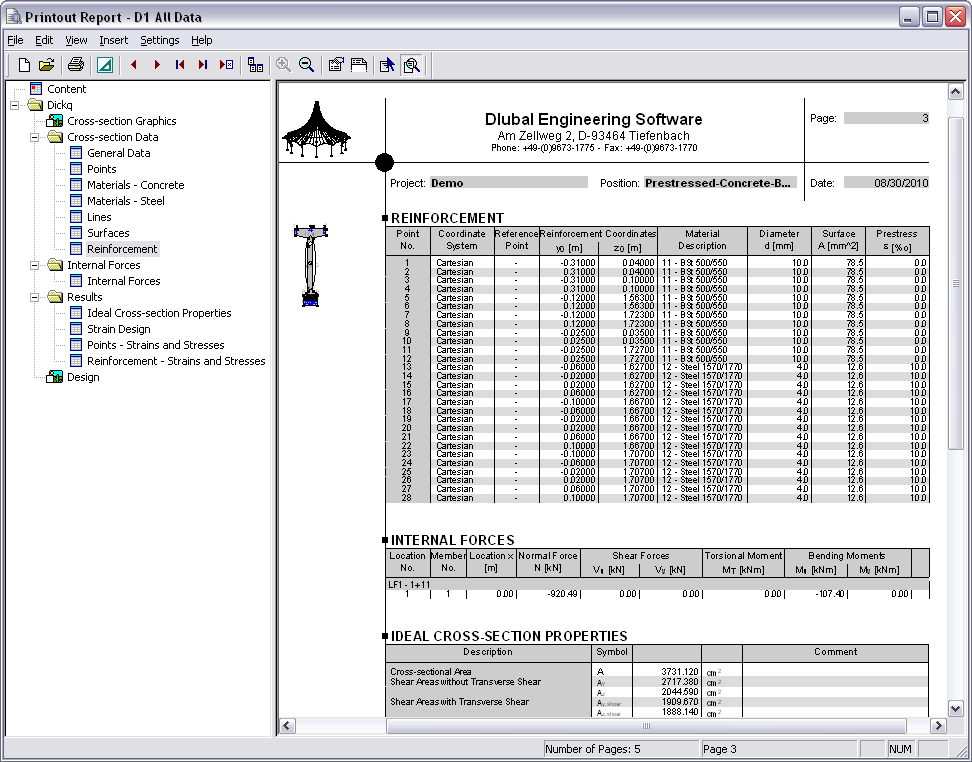

Le rapport d'impression est d'aussi bonne qualité que les rapports de RFEM 6 et RSTAB 9. Les modifications sont immédiatement prises en compte et appliquées. Vous pouvez également créer un rapport d’impression plus court, incluant toutes les données de la section correspondantes et les images voulues.
