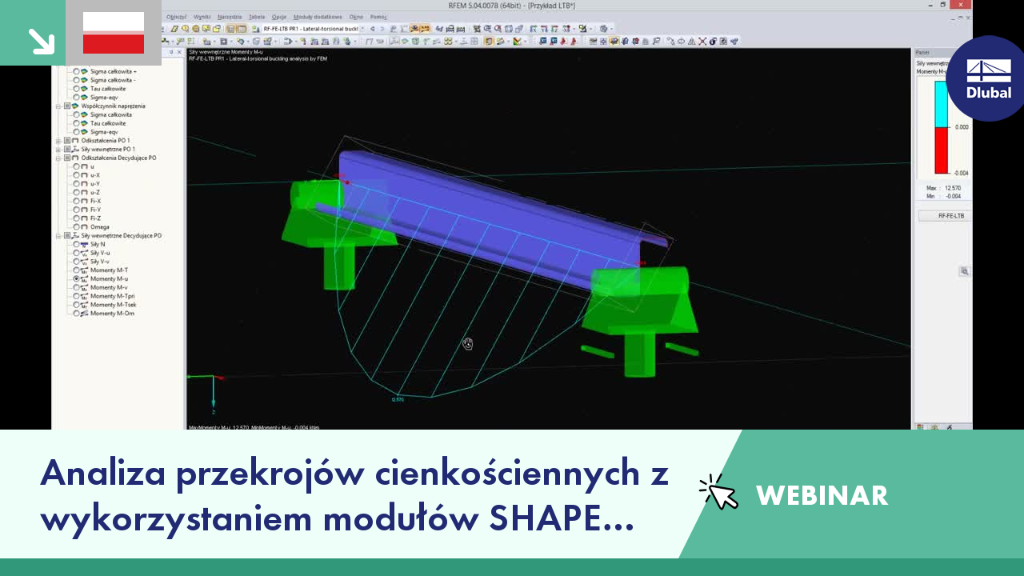

Analiza przekrojów cienkościennych z wykorzystaniem modułów SHAPE THIN i RF FE LTB.
Webinarium : Analiza przekrojów cienkościennych z wykorzystaniem modułów SHAPE THIN i RF FE LTB
Czy mają Państwo jakieś pytania?
Długość: 00:01:25 min
Długość: 00:01:16 min
Długość: 00:31:54 min
Funkcja produktu
Długość: 00:00:42 min
Długość: 00:52:56 min
Długość: 01:03:11 min
Długość: 01:08:12 min
Długość: 00:58:00 min
,_LC1_LI.jpg?mw=350&hash=63fa8f314e69d0e0cb39a37725259712c559d025)
,_LC1__LI.jpg?mw=350&hash=197fe455305453516450354c49b05b6f43e4a2cf)
,_LC1__LI.jpg?mw=350&hash=b3482f816b157606c7c88c75bfa2b52c5a8deab0)
,_LC1__LI.jpg?mw=350&hash=80caf81f6c0a20df0f1d44557864ff0117ccdd28)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
Jeśli chodzi o projektowanie budynków, planowanie BIM (Modelowanie informacji o budynku) staje się coraz popularniejsze.
W module RF-/FE-LTB dostępne są dwa sposoby definiowania mimośrodowych obciążeń węzłowych. Zunächst muss die Knotenlast an sich in der richtigen Richtung angesetzt werden. Danach muss entweder das resultierende Torsionsmoment oder die Exzentrizität angesetzt werden.
Obliczenia stateczności według teorii drugiego rzędu wymaga zastosowania imperfekcji.
Zgodnie z DIN 18800, część 2, obliczenia są przeprowadzane osobno dla wyboczenia giętnego i zwichrzenia. Wyboczenie giętne jest zazwyczaj przeprowadzane w płaszczyźnie szkieletowej za pomocą analizy naprężeń konstrukcji płaskiej według teorii drugiego rzędu, z uwzględnieniem obciążeń obliczeniowych i odkształceń wstępnych.
Analiza zwichrzenia jest przeprowadzana na podstawie metody sprężysto-sprężystej, przy wykorzystaniu zdefiniowanych warunków brzegowych i obciążeń, pojedynczego pręta oddzielonego od całej konstrukcji.
RF-/FE-LTB wyszukuje decydującą postać zniszczenia na podstawie współczynnika obciążenia krytycznego, opisującego wyboczenie giętne, skrętne i giętno-skrętne lub kombinację wszystkich postaci zniszczenia, w zależności od modelu i przyłożonego obciążenia. Następnie moduł przeprowadza ponowne obliczenia w celu uzyskania wymaganych argumentów.
Od ustawień szczegółowych zależy, czy współczynnik obciążenia krytycznego zostanie obliczony z powodu utraty stateczności (pod warunkiem, że materiał jest zdefiniowany przez właściwości nieskończenie sprężyste) czy z ograniczeniem naprężeń.
W razie potrzeby można dostosować rozmiar elementów skończonych. Można również zmodyfikować częściowy współczynnik bezpieczeństwa γM. W RF-/FE-LTB parametry iteracji są wstępnie ustawione do obliczeń wszystkich popularnych modeli, ale mogą być dostosowywane indywidualnie.
Przejrzyste i łatwe w użyciu opcje w poszczególnych oknach wprowadzania ułatwiają odwzorowanie układu konstrukcyjnego:
Podpory węzłowe
- Typ podpory każdego węzła można edytować.
- W każdym węźle można zdefiniować usztywnienie osnowy. Sprężyna deplanacyjna jest określana automatycznie na podstawie parametrów wejściowych.
Sprężyste podłoże prętowe
- W przypadku sprężystego podłoża prętowego stałe sprężystości można wprowadzić ręcznie.
- Alternatywnie, można użyć różnych opcji, aby zdefiniować sprężystość obrotową i translacyjną w panelu usztywniającym.
Sprężyny na końcach prętów
- RF-/FE-LTB automatycznie oblicza stałe sprężystości. W oknach dialogowych i szczegółowych rysunkach można przedstawiać sprężynę translacyjną za pomocą elementu łączącego, sprężystość obrotową za pomocą pręta łączącego lub usztywnienie deplanacyjne (dostępne typy: blacha czołowa, ceownik, kątownik, słup łączący, część wspornikowa).
Przeguby prętowe
- Jeżeli dla zbioru prętów w programie RFEM/RSTAB nie zostały zdefiniowane zwolnienia, można je zdefiniować bezpośrednio w module dodatkowym RF-/FE-LTB.
Strefy obciążeń
- Obciążenia węzłowe i prętowe wybranych przypadków obciążeń i kombinacji są wyświetlane w osobnych oknach. Tam można je edytować, usuwać lub dodawać pojedynczo.
Imperfekcja
- RF-/FE-LTB automatycznie stosuje imperfekcje poprzez skalowanie najmniejszego wektora własnego.
Po zakończeniu obliczeń wyświetlane są odkształcenia, siły wewnętrzne, reakcje podporowe oraz naprężenia. Ponieważ moduł uwzględnia skręcanie nieskrępowane, dostępne są również wykresy bimomentu zwichrzeniowego oraz głównego i drugorzędnego momentu skręcającego. W analizie stateczności imperfekcje są wykorzystywane podczas obliczeń i określane są współczynniki obciążenia krytycznego, które można wykorzystać do określenia Mki i Nki.
Wartości wyników w tabelach pokazywane są zawsze wraz z odpowiednią grafiką przekroju . W modelu analitycznym programu RFEM/RSTAB, wartości te są wyświetlane w różnych kolorach. Przydzielone kolory i wartości można modyfikować.
Wykresy, pokazujące rozkład wyników na pręcie lub zbiorze prętów, pozwalają na ich dokładną ocenę. Oprócz tego można wyświetlać każdą wartość pośrednią. Na koniec, istnieje możliwość wyeksportowania wszystkich tabel do MS Excel lub do pliku CSV. Wszystkie specyfikacje wymagane podczas eksportu definiuje się w osobnym menu dla transferu danych.
Po wprowadzeniu modelu w programie RFEM/RSTAB można otworzyć moduł dodatkowy RF-/FE-LTB. W tym miejscu można zdefiniować pręty ciągłe i przypadki obciążeń lub kombinacje, które mają zostać obliczone w jednym przypadku obliczeniowym.
Pręty ciągłe można wybrać również graficznie. Materiały i przekroje stosowane w programie RFEM/RSTAB są już wstępnie ustawione, ale w razie potrzeby można je dostosować. W tym celu dostępne są obszerne biblioteki.
Próbuję ręcznie sprawdzić odkształcenia z poziomu modułu dodatkowego CRANEWAY. Otrzymuję jednak duże odchylenia. Jak wytłumaczyć różnice?
Jakie są możliwości programu RFEM 5 lub RSTAB 8, aby określić sprężysty moment krytyczny zwichrzenia dowolnych przekrojów, układów lub obciążeń? Czy możliwe jest zaprojektowanie płaskiej konstrukcji stalowej (wsporniki, stalowe podłużnice schodów)?
Czy podczas analizy wyboczenia giętnego można zintegrować kilka przekrojów w różnych materiałach lub jak mogę nałożyć kilka przekrojów?
Jaka jest różnica między RF-/FE-LTB i RF-/STEEL Warping Torsion? W obu przypadkach obliczono na 7 stopniu swobody.
W programie FE-LTB zaprojektuję szkielet hali.Jednak nie wszystkie siły wewnętrzne są przenoszone podczas importu obciążeń z programu RSTAB. Dlaczego nie?
W module dodatkowym RF‑/LTB mogę wybierać tylko przypadki i kombinacje obciążeń do obliczeń. Dlaczego nie mogę wybrać kombinacji wyników?
