Odpowiedź:
Tak, można to zrobić szybko, a następnie przydać się do precyzyjnego definiowania długości efektywnych z wykorzystaniem węzłów pośrednich, na przykład w instrukcji
Tutorial - Projektowanie konstrukcji stalowych (belka ramowa - typy węzłów)
.
W poniższym 'przykładzie pokazano szczegóły 4 możliwych konfiguracji na podstawie modelu dostępnego do pobrania.

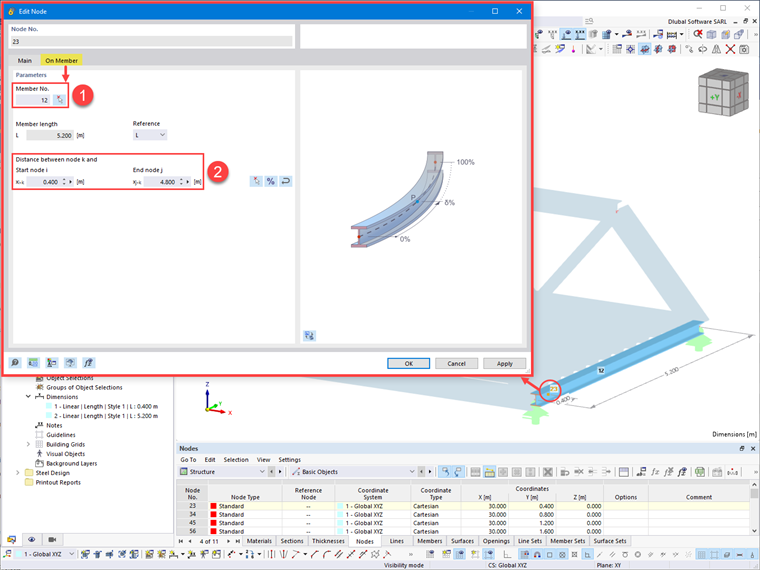

- Węzeł na pręcie
W przypadku wybrania węzła „Standardowy” nr 23 i zmiany typu węzła na „Na pręcie” w zakładce Główne, następuje automatyczne przekierowanie do odpowiedniej zakładki, w której wykryto pręt nr 12. tego węzła w odniesieniu do początku i końca pręta (2).
- Kilka węzłów na jednym pręcie
W przypadku zmiany kilku „Standardowych” węzłów w tej samej płaszczyźnie, co pręt nr 12 na węzły „Na pręcie”, pręt nr 12 nadal będzie odnosić się (1), ale położenia węzłów względem początku i końca różne możliwe wartości (2).

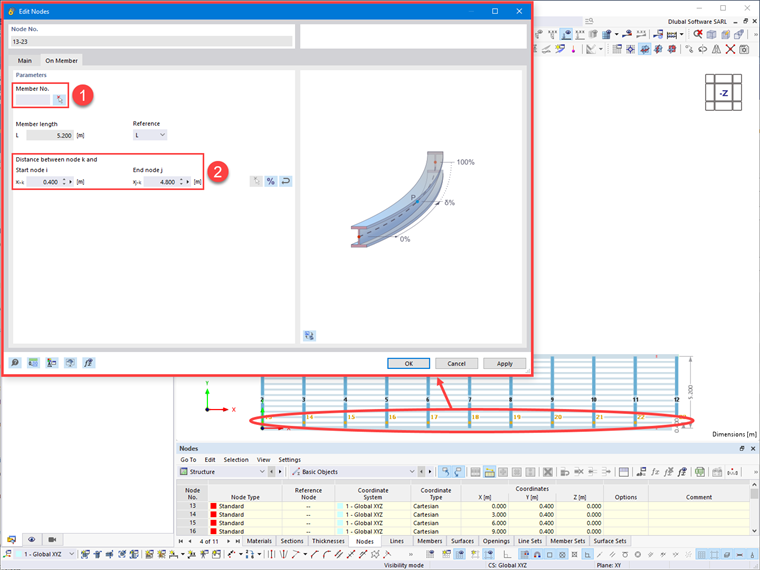

- Kilka węzłów o identycznym położeniu na kilku prętach o tej samej długości
W przypadku zmiany kilku węzłów „Standardowych” w tej samej płaszczyźnie, co węzeł nr 23 na węzły „Na pręcie”, numery prętów nie będą wyświetlane ze względu na różne możliwe wartości (1), ale ze względu na położenie węzłów w odniesieniu do Na początku i na końcu prętów znajduje się ponownie odniesienie (2).

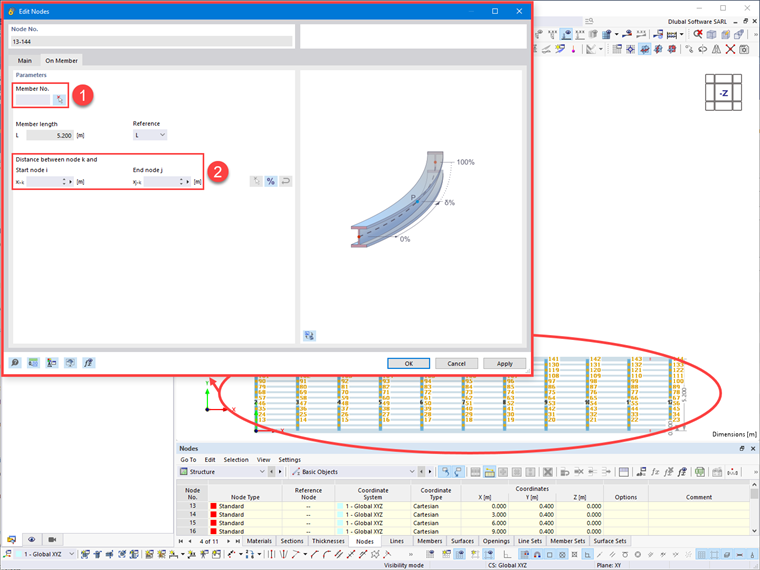

- Wiele węzłów na wielu prętach

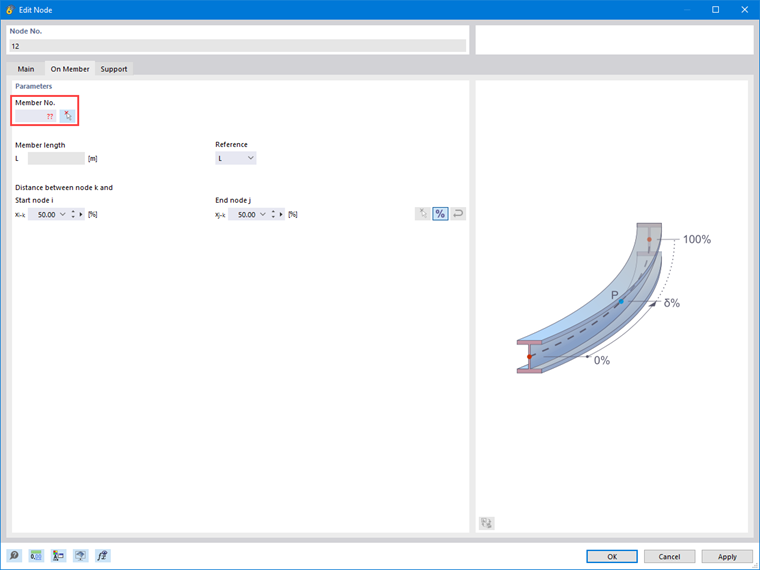

W przypadku zmiany kilku „Standardowych“ węzłów w różnych położeniach i płaszczyznach na węzły „Na pręcie“ ze względu na możliwe różne wartości nie zostaną wygenerowane numery prętów ani położenia węzłów względem początku i końca pręta.
