Réponse:
Oui, cela peut rapidement être réalisé et par la suite devenir utile pour la définition précise des longueurs efficaces avec des noeuds intermédiaires, comme par exemple dans le
Tutoriel - Vérification de l'acier (Poutre de portique - Types de noeuds)
.
L'exemple ci-dessous détaille 4 configurations possibles à l'aide du modèle disponible au téléchargement.
- Un noeud sur une barre

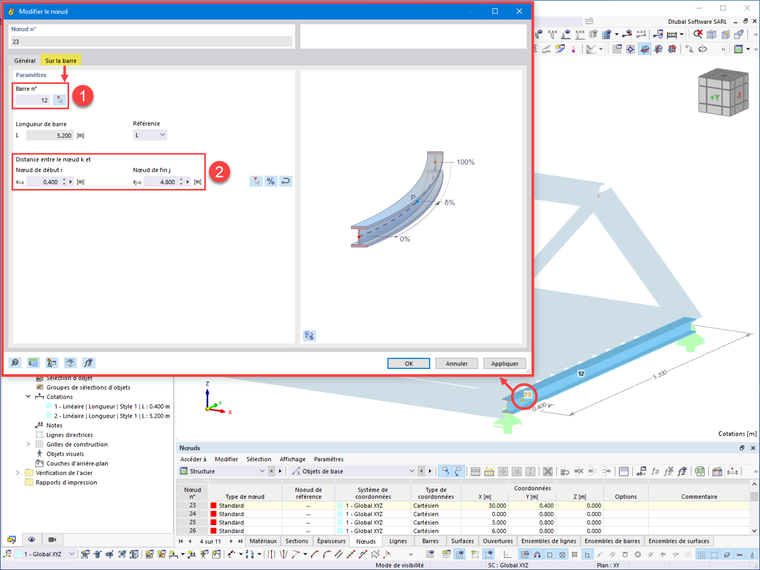

Si vous sélectionnez le noeud « Standard » n°23 et que vous modifiez le type de noeud en « Sur la barre » dans l'onglet Général, vous êtes redirigé vers l'onglet correspondant avec la barre n°12 automatiquement détectée (1) ainsi que la position de ce noeud par rapport au début et à la fin de la barre (2).
- Plusieurs noeuds sur une barre

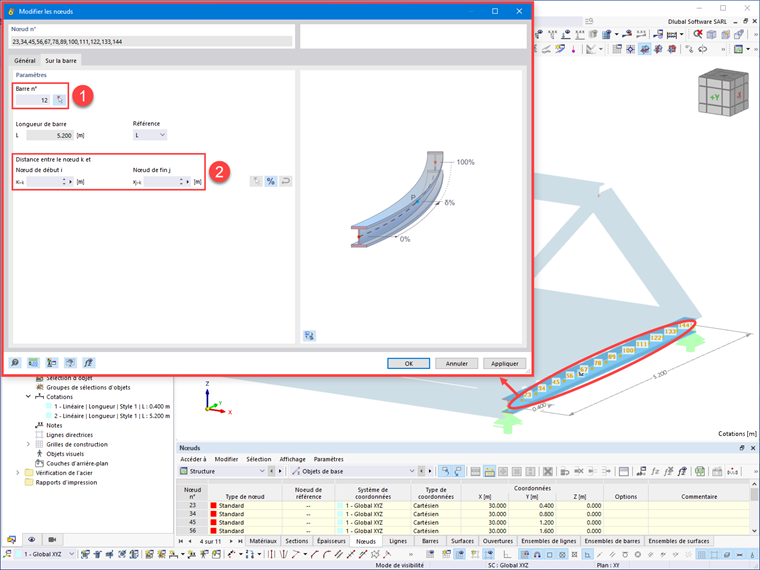

Si vous modifiez plusieurs noeuds « Standard » dans le même plan que la barre n°12 en noeuds « Sur la barre », la barre n°12 est toujours référencée (1) mais les positions des noeuds par rapport au début et à la fin de la barre ne sont pas indiquées en raison de différentes valeurs possibles (2).
- Plusieurs noeuds avec une position identique sur plusieurs barres de même longueur

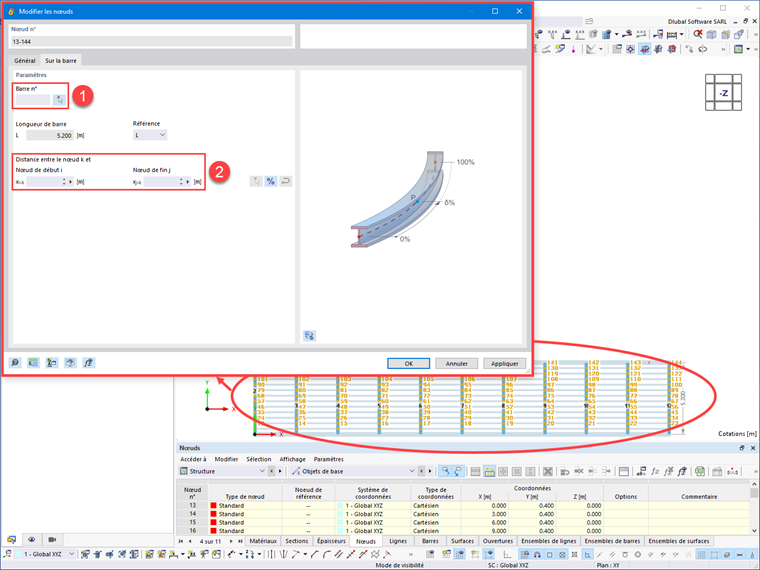

Si vous modifiez plusieurs noeuds « Standard » dans le même plan que le noeud n°23 en noeuds « Sur la barre », les numéros de barres ne sont pas indiqués en raison de différentes valeurs possibles (1) mais la position des noeuds par rapport au début et à la fin des barres est de nouveau référencée (2).
- Plusieurs noeuds sur plusieurs barres

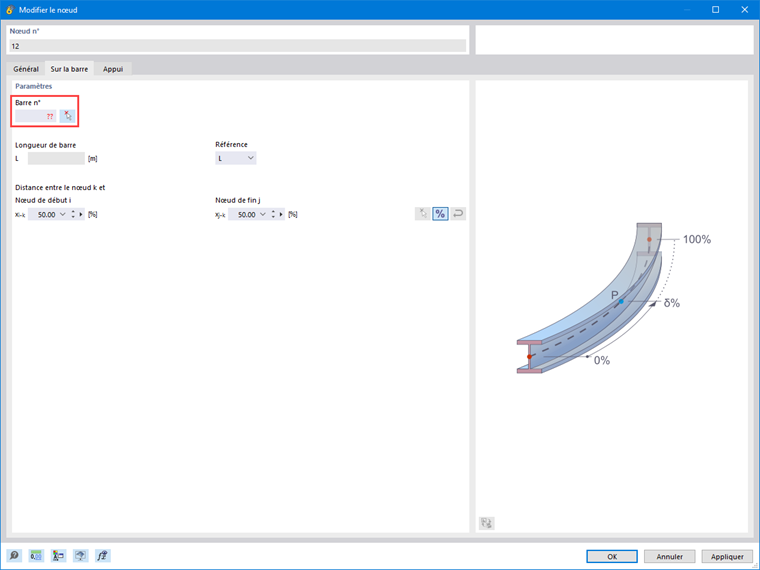

Si vous modifiez plusieurs noeuds « Standard » dans des positions et des plans différents en noeuds « Sur la barre », ni les numéros de barres, ni les positions des noeuds par rapport au début et à la fin des barres ne sont indiqués en raison de différentes valeurs possibles.
