Respuesta:
Sí, esto se puede hacer rápidamente y será útil más adelante para definir longitudes eficaces con nudos intermedios, como en
Tutorial - Cálculo de acero (viga de pórtico - tipos de nudos)
.
El siguiente ejemplo muestra cuatro configuraciones posibles utilizando el modelo disponible para descargar.
- Un nudo en una barra
Si selecciona el nudo "estándar" núm. 23 y cambia el tipo de nudo a "En barra" en la pestaña Principal, se le redirige a la pestaña correspondiente con la barra núm. 12 detectada automáticamente (1) así como la posición de este nudo en relación con el inicio y el final de la barra (2).

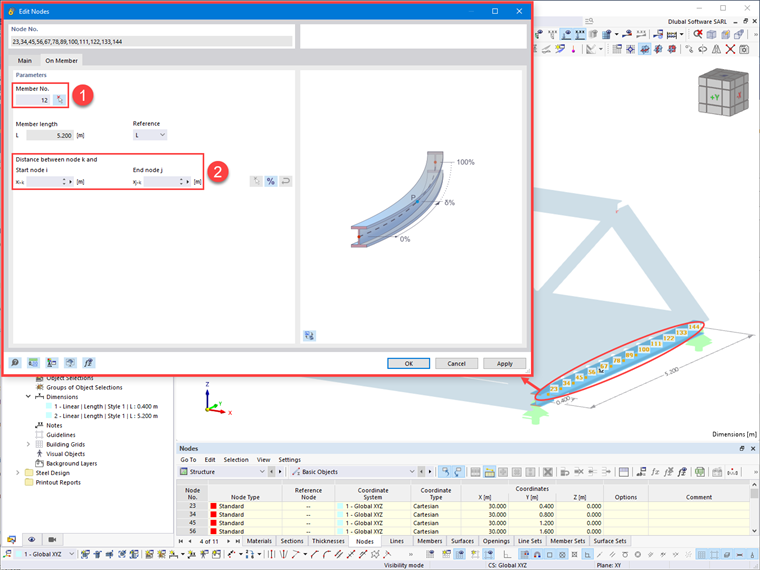

- Varios nudos en una barra
Si cambia varios nudos "estándar" en el mismo plano que la barra núm. 12 a nudos "En barra", se sigue haciendo referencia a la barra núm. 12 (1), pero faltan las posiciones de los nudos en relación con el inicio y el final debido a los diferentes valores posibles (2).

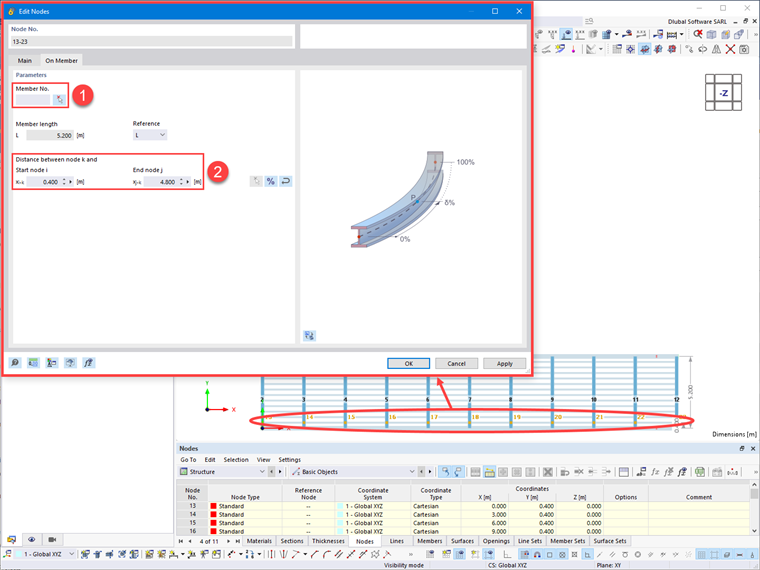

- Varios nudos con la misma posición en varias barras con la misma longitud
Si cambia varios nudos "estándar" en el mismo plano que el nudo núm. 23 a nudos "En barra", los números de barra no se muestran debido a los diferentes valores posibles (1), pero la posición de los nudos en relación con la barra se hace referencia de nuevo al inicio y al final (2).

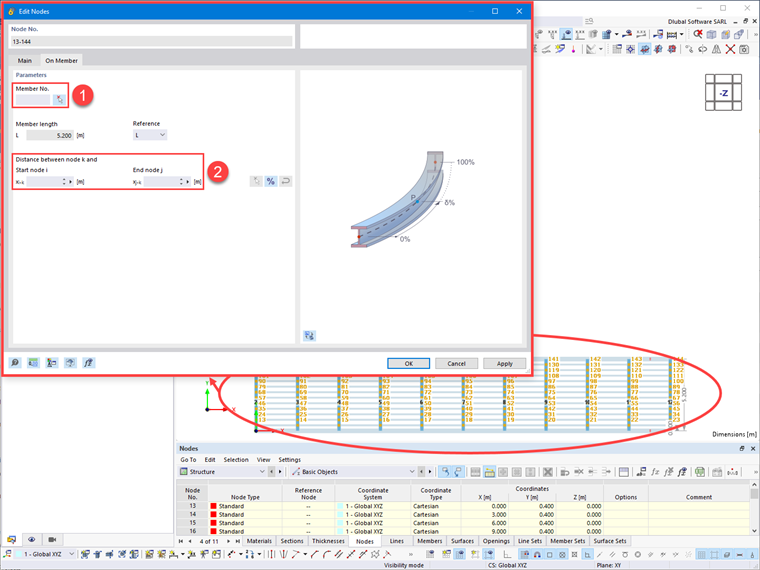

- Varios nudos en varias barras
Si cambia varios nudos "estándar" en diferentes posiciones y planos a nudos "En barra", no se muestran ni los números de barra ni las posiciones de los nudos en relación con el inicio y final de la barra, debido a los diferentes valores posibles.
