Resposta:
Sim, isto pode ser feito rapidamente e depois tornar-se útil para a definição precisa de comprimentos efetivos com nós intermédios, como, por exemplo, no
Tutorial - dimensionamento de aço (viga de pórtico - tipos de nós)
.
No exemplo seguinte ', são apresentados detalhes de 4 configurações possíveis utilizando o modelo disponível para download.
- Nó na barra
Se selecionar o nó "Padrão" nº 23 e alterar o tipo de nó para "Na barra" no separador Geral, será automaticamente redirecionado para o separador correspondente com a barra nº 12 detetada (1), bem como a posição do este nó em relação ao inicio e fim da barra (2).
- Vários nós numa barra

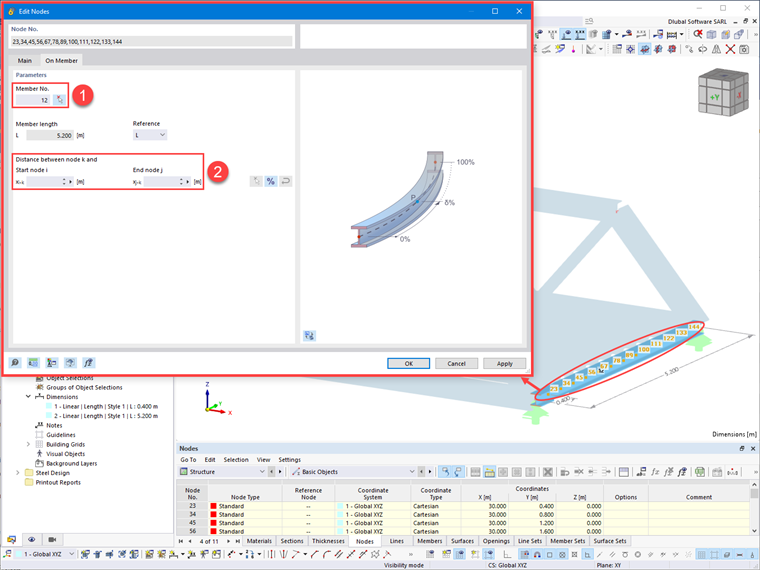

Se alterar vários nós "Padrão" no mesmo plano como barra n.º 12 para nós "Na barra", a barra nº 12 ainda é referenciada (1), mas as posições dos nós em relação ao início e fim devido a os diferentes valores possíveis (2).
- Vários nós com a mesma posição em várias barras com o mesmo comprimento

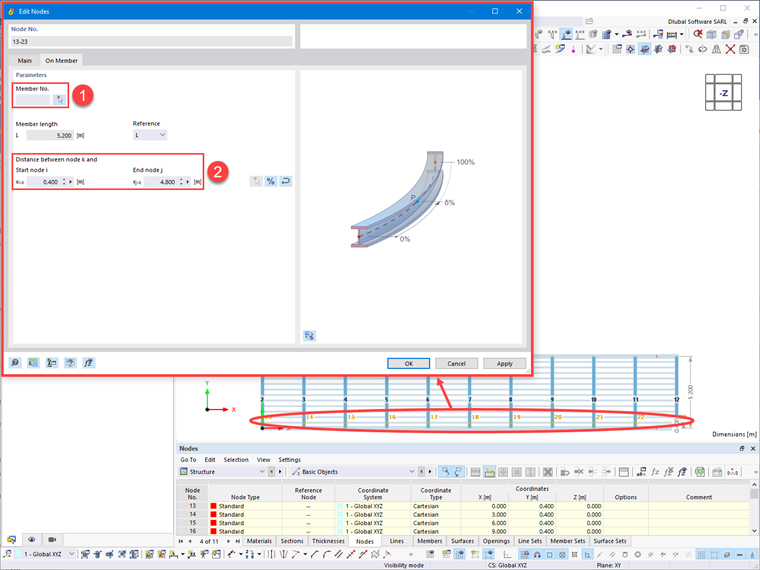

Se alterar vários nós "Padrão" no mesmo plano como nó n.º 23 para nós "Na barra", os números das barras não são apresentados devido à possibilidade de valores diferentes (1), mas sim a posição dos nós em relação a o no início e no final das barras é novamente referenciado (2).
- Vários nós em várias barras

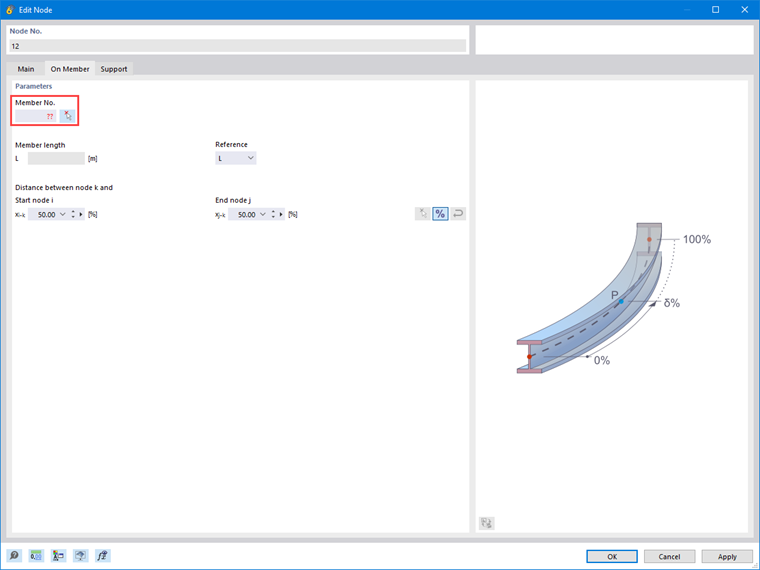

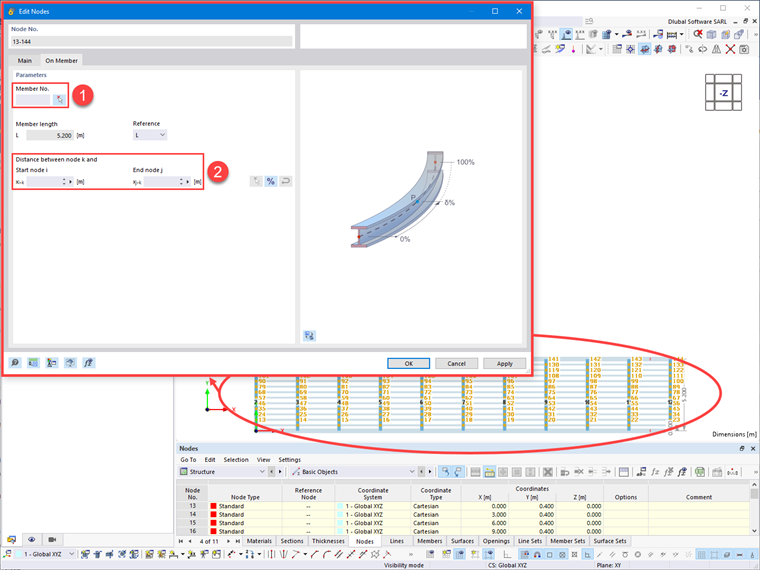

Se vários nós "Padrão" em diferentes posições e planos forem alterados para nós "Na barra", não são apresentados nem os números das barras nem as posições dos nós em relação ao início e fim da barra devido à possibilidade de valores diferentes.
