Ano, lze to rychle provést a stát se užitečnými pro přesné zadání vzpěrných délek s mezilehlými uzly, jako například
Tutoriál – Posouzení ocelových konstrukcí (nosník rámu – typy uzlů)
.
V následujícím 'příkladu jsou podrobně znázorněny 4 možné konfigurace na modelu, který je k dispozici ke stažení.
- Uzel na prutu

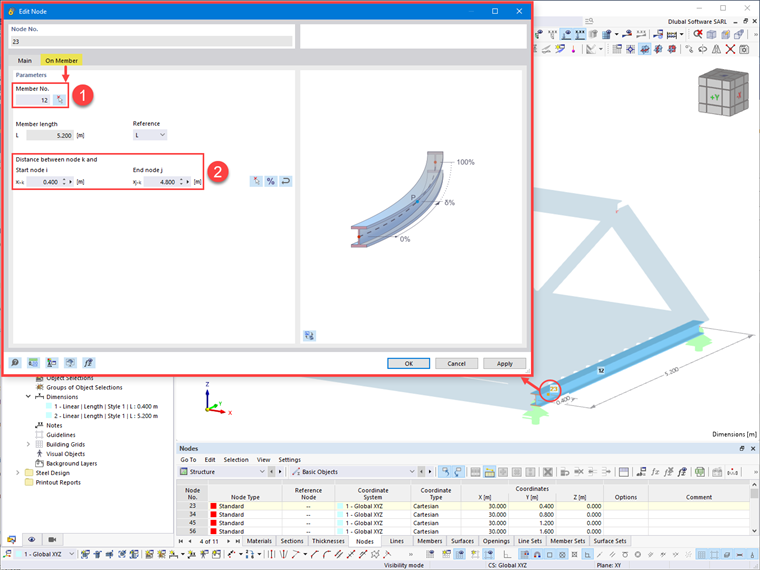

Pokud vyberete uzel č. 23 „Standard“ a v záložce Základní údaje změníte typ uzlu na „Na prutu“, budete automaticky přesměrováni do příslušné záložky s prutem č. 12. Detekováno (1) a poloha prutu tento uzel vztažený na začátek a konec prutu (2).
- Více uzlů na jednom prutu
Pokud změníte několik uzlů 'Standard' ve stejné rovině jako prut č. 12 na uzly 'Na prutu', prut č. 12 je stále odkazovaný (1), ale polohy uzlů vzhledem k počátku a konci různé možné hodnoty (2).
- Několik uzlů se stejnou polohou na několika prutech se stejnou délkou

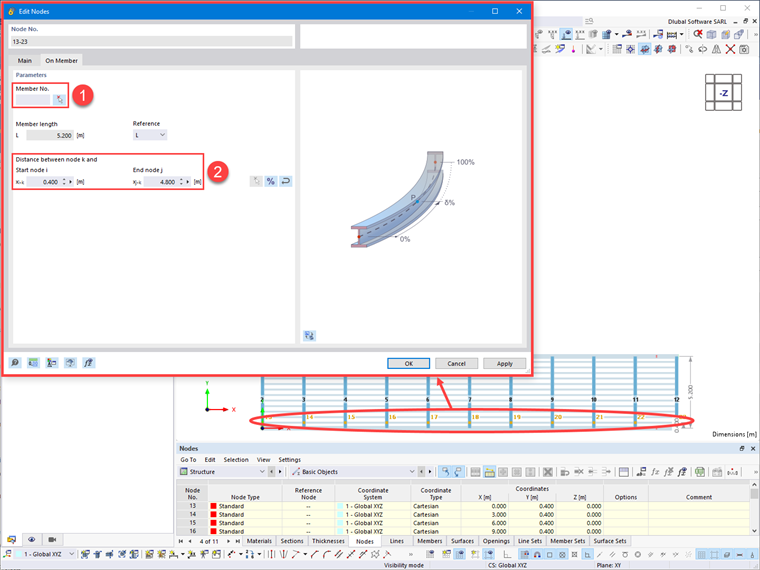

Pokud změníte několik uzlů "Standardní" ve stejné rovině jako uzel č. 23 na uzly "Na prutu", nezobrazí se čísla prutů z důvodu různých možných hodnot (1), ale poloha uzlů vzhledem k na začátku a na konci prutů se opět odkazuje (2).
- Více uzlů na více prutech

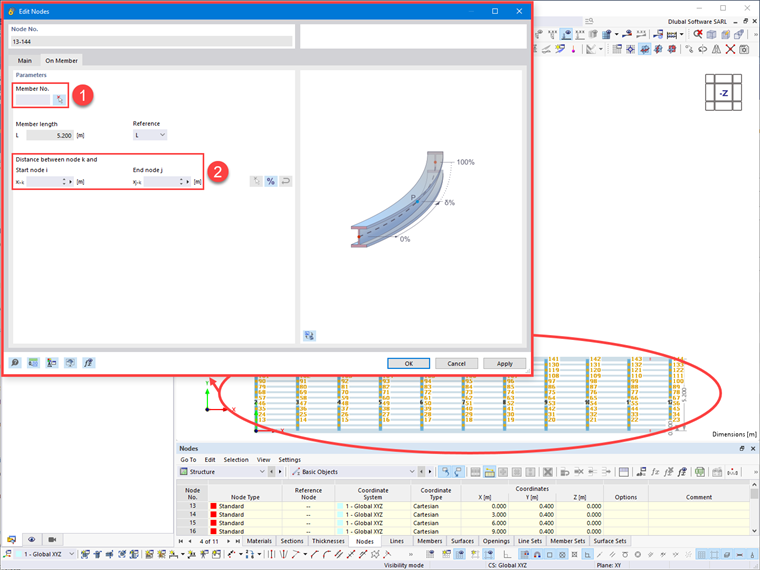

Pokud změníte několik "standardních" uzlů na různých místech a v různých rovinách na uzly "Na prutu", nezobrazí se čísla prutů ani polohy uzlů vzhledem k začátku a konci prutu, protože jsou možné různé hodnoty.
- banner.important@Ve 3 posledních konfiguracích výše jsou čísla a místa prutů jednoduše skrytá, ale stále správně odkazována. Změny lze zkontrolovat kliknutím na tlačítko OK.

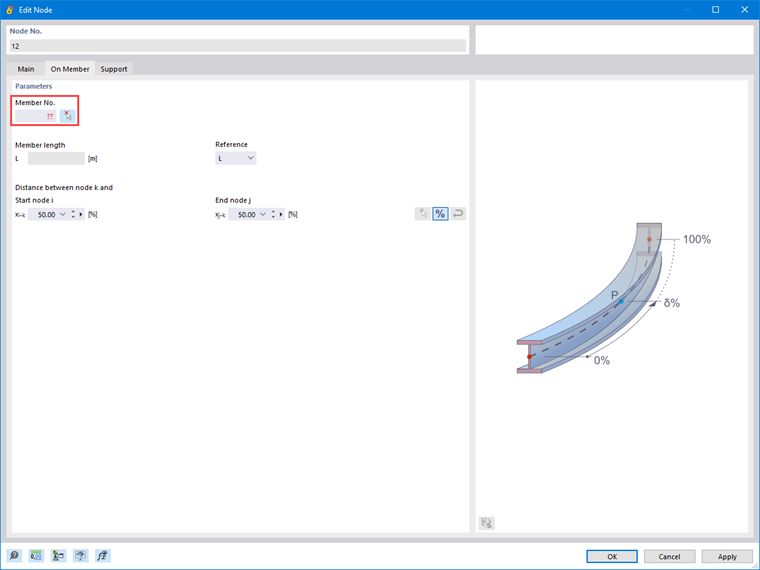

Pokud se u zaškrtávacího políčka 'Prut č.' zobrazí dva červené otazníky (koncový uzel prutu, nerozpoznaný prut, ...).
