Odpowiedź:
Aby wyświetlić ugięcie pręta, należy wykonać następujące czynności:

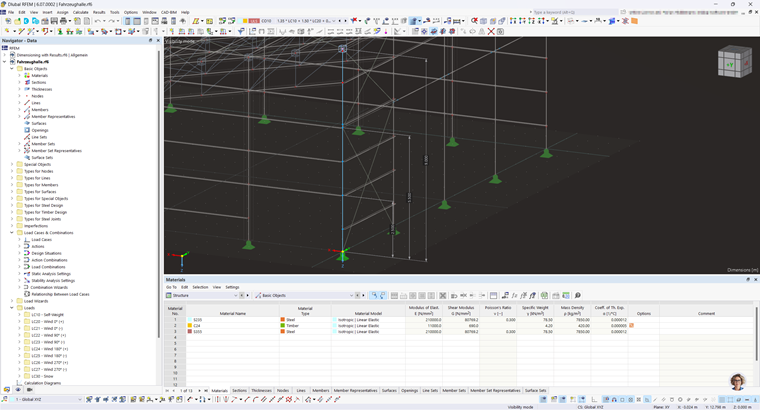

- Utwórz wymiar liniowy na pręcie. Można to zrobić w przekrojach lub na całej długości pręta.

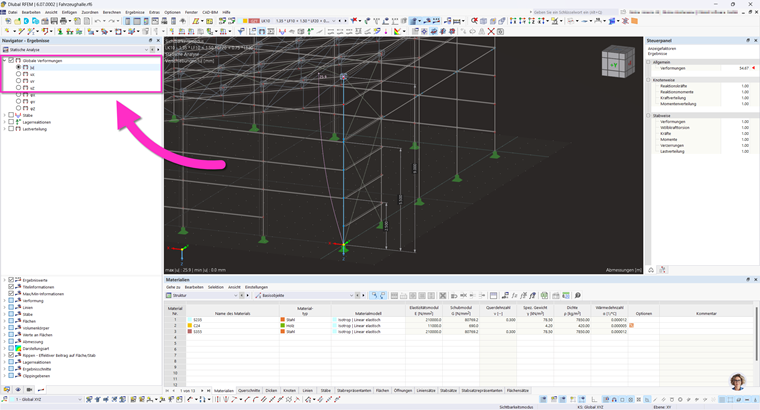

- Wyświetlić jako wynik przemieszczenie globalne.

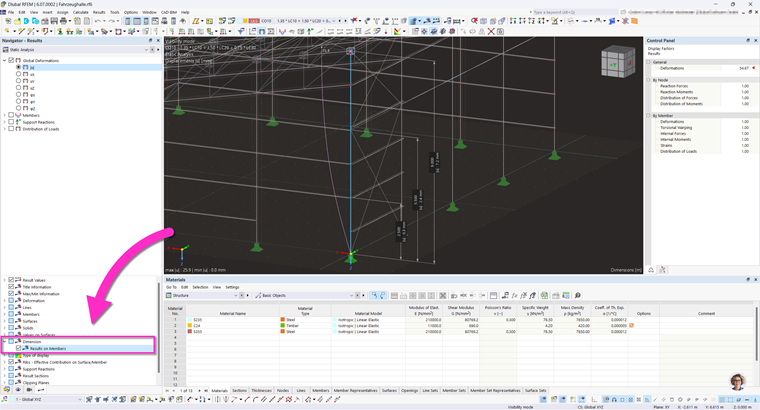

- W sekcji 'Wymiary' na należy włączyć opcję 'Wyniki na prętach' -manuals/rfem-6/000016 Nawigator - Wyniki.

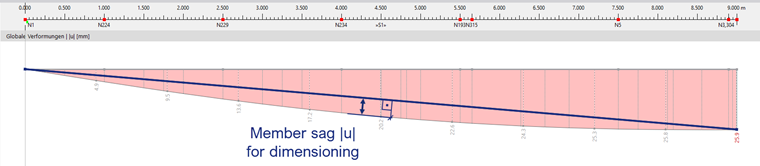

Teraz można odczytać ugięcie pręta podczas wymiarowania. Odpowiada to największej wielkości wyimaginowanej linii między odchylonym początkiem i końcem rozpatrywanego przekroju pręta.
