有杆件垂度的尺寸标注

显示杆件垂度的步骤如下：

1. 在杆件上创建一个线性尺寸标注。 可以在某段或整个杆件长度上进行计算。
2. 显示全局位移作为结果。
3. 在对话框中的'尺寸标注'下，勾选'杆件上的结果' -manuals/rfem-6/000016 导航器 - 结果 ]]。

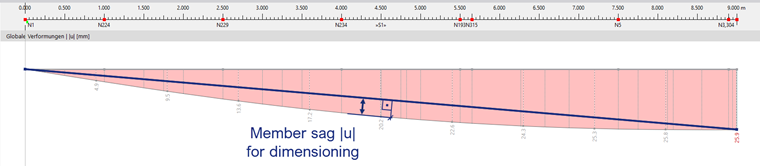

现在您可以在尺寸标注上读取杆件垂度。 这对应于所考虑的杆件截面始端和末端之间挠度的一条假想线上的最大大小。

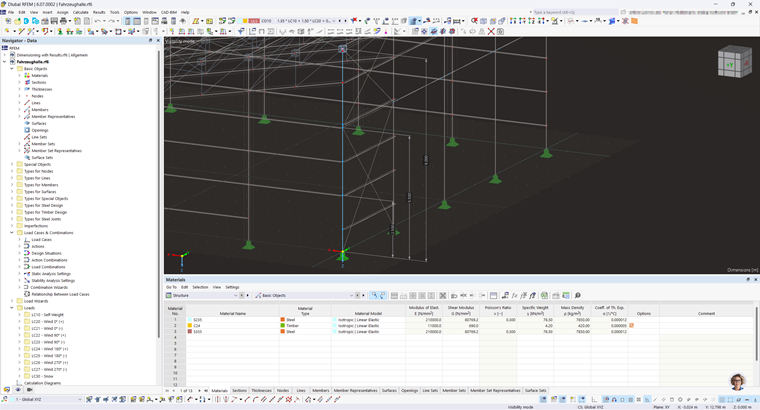

第 1 步：创建线性尺寸标注

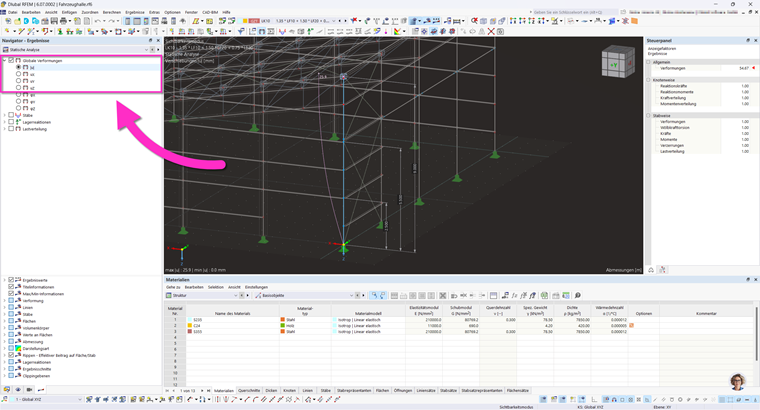

步骤 2：显示全局位移

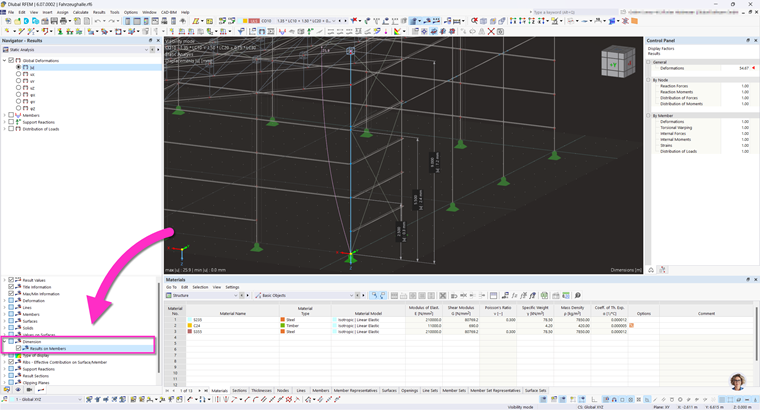

第三步：激活杆件上的结果
